Спосіб термічної переробки твердих побутових відходів в обертовій печі

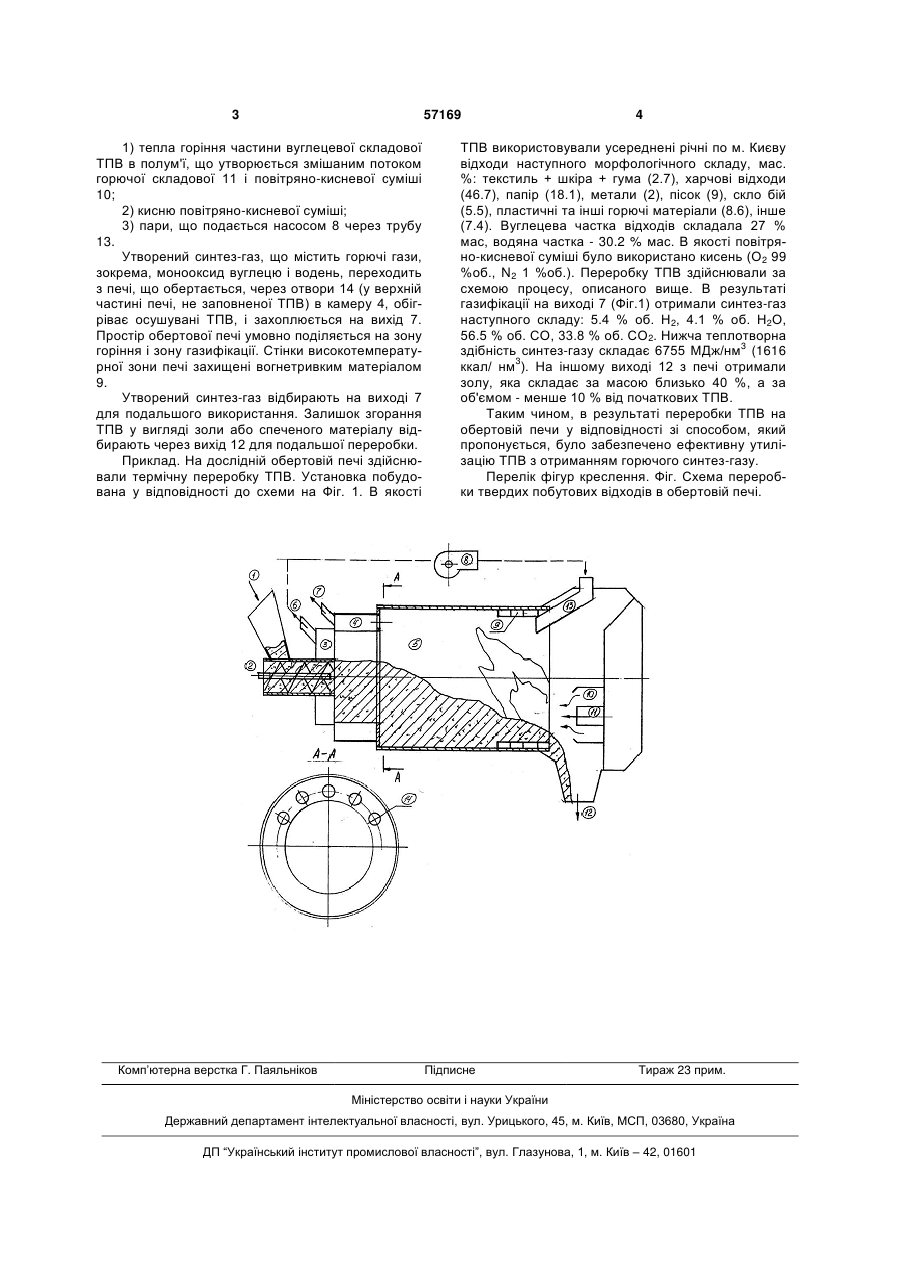

Спосіб термічної переробки твердих побутових відходів в обертовій печі, що включає подачу відходів в обертову піч, перемішування відходів за рахунок обертання печі, спалювання відходів в полум'ї пального пристрою, який відрізняється тим, що в обертовій печі здійснюють газифікацію відходів в потоці парокисневої суміші з утворенням горючого синтез-газу, осушують відходи за рахунок тепла синтезу-газу, а пару, що виділилася в процесі осушення, використовують для газифікації відходів. (19) (21) u201009712 (22) 04.08.2010 (24) 10.02.2011 (46) 10.02.2011, Бюл.№ 3, 2011 р. (72) ЖУК ГЕННАДІЙ ВІЛІОРОВИЧ, П'ЯТНИЧКО ОЛЕКСАНДР ІВАНОВИЧ, БОЛОЗОВИЧ ЮРІЙ МИКОЛАЙОВИЧ, БАННОВ ВОЛОДИМИР ЄВСТАФІЙОВИЧ (73) ЖУК ГЕННАДІЙ ВІЛІОРОВИЧ, П'ЯТНИЧКО ОЛЕКСАНДР ІВАНОВИЧ, БОЛОЗОВИЧ ЮРІЙ МИКОЛАЙОВИЧ, БАННОВ ВОЛОДИМИР ЄВСТАФІЙОВИЧ 3 57169 1) тепла горіння частини вуглецевої складової ТПВ в полум'ї, що утворюється змішаним потоком горючої складової 11 і повітряно-кисневої суміші 10; 2) кисню повітряно-кисневої суміші; 3) пари, що подається насосом 8 через трубу 13. Утворений синтез-газ, що містить горючі гази, зокрема, монооксид вуглецю і водень, переходить з печі, що обертається, через отвори 14 (у верхній частині печі, не заповненої ТПВ) в камеру 4, обігріває осушувані ТПВ, і захоплюється на вихід 7. Простір обертової печі умовно поділяється на зону горіння і зону газифікації. Стінки високотемпературної зони печі захищені вогнетривким матеріалом 9. Утворений синтез-газ відбирають на виході 7 для подальшого використання. Залишок згорання ТПВ у вигляді золи або спеченого матеріалу відбирають через вихід 12 для подальшої переробки. Приклад. На дослідній обертовій печі здійснювали термічну переробку ТПВ. Установка побудована у відповідності до схеми на Фіг. 1. В якості Комп’ютерна верстка Г. Паяльніков 4 ТПВ використовували усереднені річні по м. Києву відходи наступного морфологічного складу, мас. %: текстиль + шкіра + гума (2.7), харчові відходи (46.7), папір (18.1), метали (2), пісок (9), скло бій (5.5), пластичні та інші горючі матеріали (8.6), інше (7.4). Вуглецева частка відходів складала 27 % мас, водяна частка - 30.2 % мас. В якості повітряно-кисневої суміші було використано кисень (О2 99 %об., N2 1 %об.). Переробку ТПВ здійснювали за схемою процесу, описаного вище. В результаті газифікації на виході 7 (Фіг.1) отримали синтез-газ наступного складу: 5.4 % об. Н2, 4.1 % об. Н2О, 56.5 % об. СО, 33.8 % об. СО2. Нижча теплотворна здібність синтез-газу складає 6755 МДж/нм3 (1616 ккал/ нм3). На іншому виході 12 з печі отримали золу, яка складає за масою близько 40 %, а за об'ємом - менше 10 % від початкових ТПВ. Таким чином, в результаті переробки ТПВ на обертовій печи у відповідності зі способом, який пропонується, було забезпечено ефективну утилізацію ТПВ з отриманням горючого синтез-газу. Перелік фігур креслення. Фіг. Схема переробки твердих побутових відходів в обертовій печі. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
