Запобіжний пристрій для колони склопластикових насосних штанг

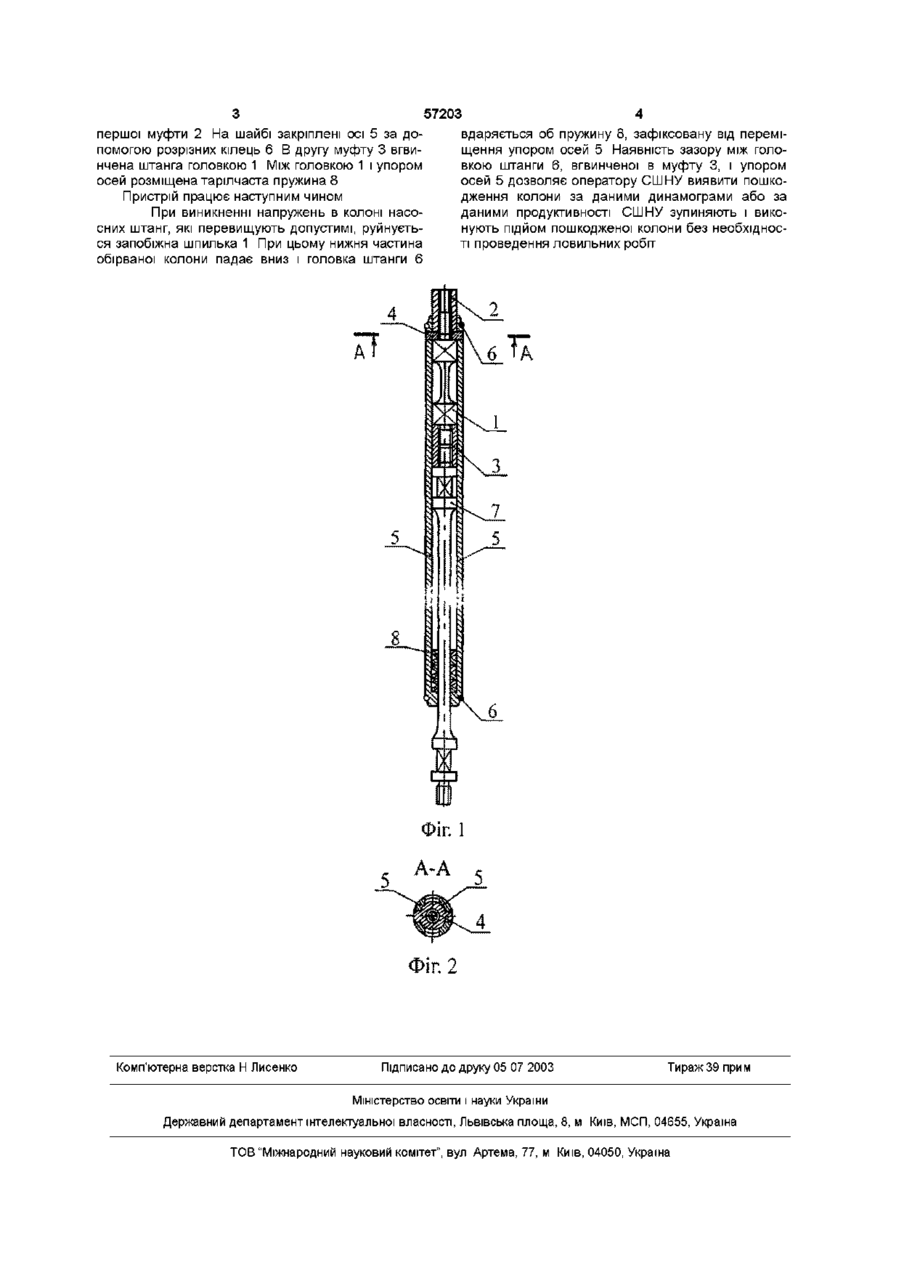

Запобіжний пристрій для колони склопластикових насосних штанг, що містить запобіжну шпильку з різьбою на обох кінцях і шийкою посередині, яка вгвинчена в дві муфти, який відрізняється тим, що додатково містить дві осі з упором на одному КІНЦІ, ЯКІ другим кінцем нерухомо закріплені за допомогою розрізних кілець на шайбі, розміщеною між запобіжною шпилькою і першою муфтою, і тарілчасту пружину, розміщену на штанзі між другою муфтою і упором осей Винахід стосується нафтовидобувної галузі, а саме склопластикових насосних штанг для видобутку нафти свердловинними штанговими насосними установками (СШНУ) Відомий запобіжний пристрій [Матвейчук A T , Михайлов И В Опыт применения стеклопластиковых насосных штанг за рубежом - М ВНИИОЭНГ, 1989 - (Обзор, информ Сер "Нефтепромысловое дело")], який являє собою шпильку з різьбою на обох кінцях і шийкою посередині, і який вгвинчується в муфти штанг і має границі напружень на розрив і зсув менші, ніж тіло насосної штанги Даний пристрій не забезпечує з'єднання верхньої і нижньої частини колони насосних штанг при руйнуванні запобіжника і служить тільки для полегшення захвату ловильним інструментом нижньої частини штангової колони Ловильні роботи значно ускладнюють ремонт свердловини Експлуатація свердловини СШНУ супроводжується дією на насосні штанги знакозмінних навантажень, корозійного середовища і тертя, що викликає пошкодження тіла штанг, ріст втомних тріщин і, як наслідок, обрив штангової колони, в результаті якого нижня обірвана частина колони залишається в свердловині Щоб підняти цю частину на поверхню виникає необхідність проводити ловильні роботи з застосуванням спеціальних ловильних інструментів Ловильні роботи значно ускладнюються при експлуатації склопластикових насосних штанг, якщо штанга руйнується по тілу Обірваний кінець склопластику створює перешкоди захвату ловильним інструментом рити такий запобіжний пристрій для колони склопластикових насосних штанг, який при руйнуванні запобіжної шпильки не дозволив би роз'єднатись верхній і нижній частині обірваної колони, що дозволило б виконати підйом колони без проведення ловильних робіт Задача вирішується наступним чином Запобіжний пристрій для колони склопластикових насосних штанг, який складається з запобіжної шпильки з різьбою на обох кінцях і шийкою посередині, яка вгвинчена в дві муфти, згідно з винаходом додатково містить дві осі з упором на одному КІНЦІ, які другим кінцем нерухомо закріплені за допомогою розрізних кілець на шайбі, розміщеною між запобіжною шпилькою і першою муфтою, і тарілччасту пружину розміщену на штанзі між другою муфтою і упором осей Наявність осей, нерухомо закріплених одним кінцем на шайбі, а іншим кінцем з упором на ТІЛІ насосної штанги, дозволить втримати нижню обірвану частину колони штанг Пружина в момент обриву шпильки полегшує силу удару упора осей об головку штанги Шайба з кріпильними елементами дозволяє встановлювати осі і закріплювати їх після складання всіх інших частин запобіжного пристрою, що не буде створювати труднощів при його монтажі На фіг 1 зображений загальний вигляд запобіжного пристрою, на фіг 2 - розріз А-А на фіг 1 Запобіжний пристрій складається з запобіжної шпильки 1 закріпленої в першій 2 і другій 3 муфтах, шайби 4 розміщеної між торцями шпильки 1 і В основу винаходу покладено завдання ство СО о 1 Ю 57203 першої муфти 2 На шайбі закріплені осі 5 за допомогою розрізних кілець 6 В другу муфту 3 вгвинчена штанга головкою 1 Між головкою 1 і упором осей розміщена тарілчаста пружина 8 Пристрій працює наступним чином При виникненні напружень в колоні насосних штанг, які перевищують допустимі, руйнується запобіжна шпилька 1 При цьому нижня частина обірваної колони падає вниз і головка штанги 6 вдаряється об пружину 8, зафіксовану від переміщення упором осей 5 Наявність зазору між головкою штанги 6, вгвинченої в муфту 3, і упором осей 5 дозволяє оператору СШНУ виявити пошкодження колони за даними динамограми або за даними продуктивності СШНУ зупиняють і виконують підйом пошкодженої колони без необхідності проведення ловильних робіт Фіг. 2 Комп'ютерна верстка Н Лисенко Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
