Протектор для насосних штанг

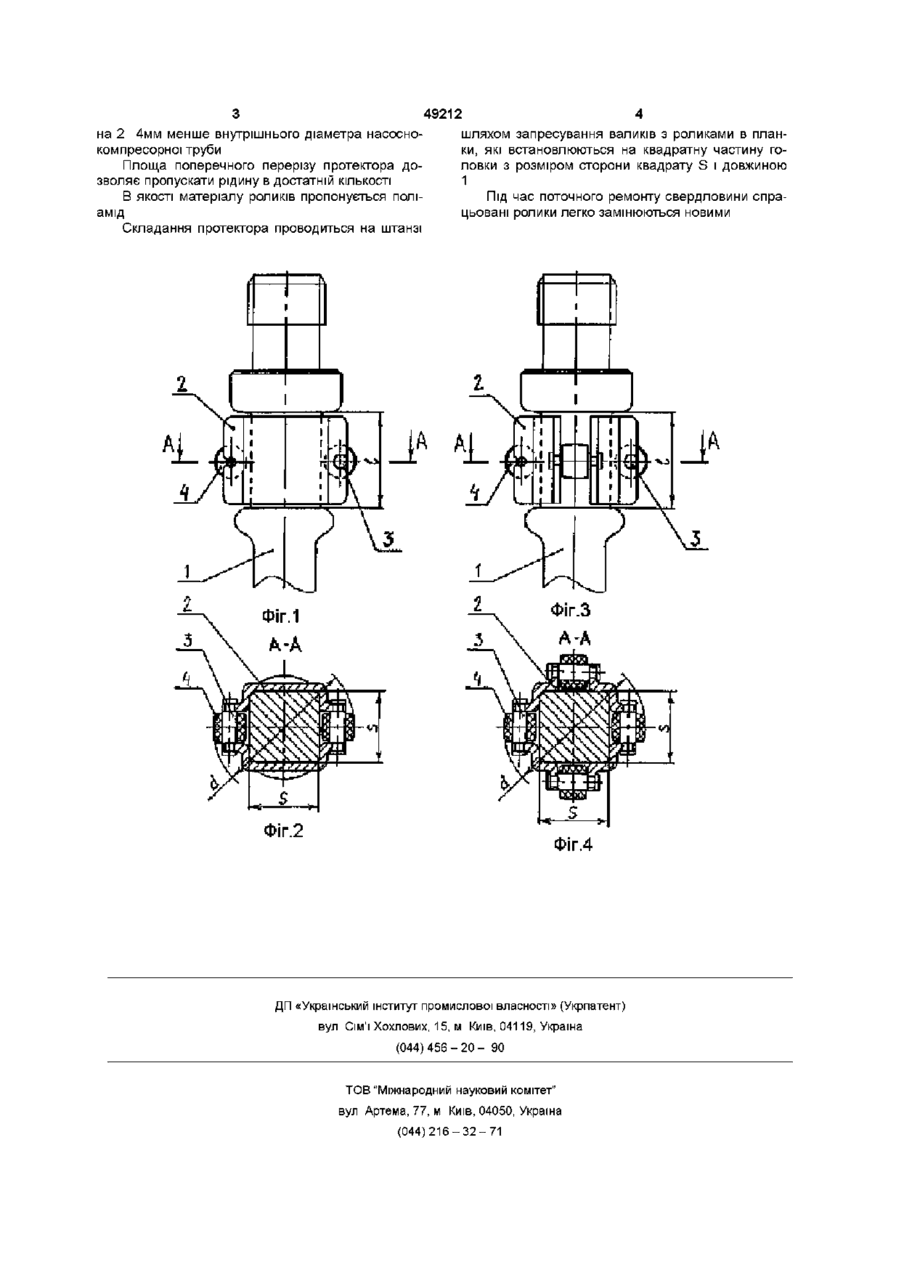

Протеїсгор для насосних штанг, що містить тіла кочення, розміщені в його корпусі, який відрізняється тим, що складається з планок, закріплених на квадратній частині головки штанги за допомогою запресованих в них валиків з роликами, з можливістю їх вільного обертання Винахід стосується свердловинного обладнання і може бути використаний в штангових насосних установках для видобутку нафти в умовах значного викривлення свердловини і відкладень парафіну Відомий протектор для насосних штанг, який складається з циліндричного корпуса з зносостійкої пластмаси групи поліамідів (А с СРСР №1448024 кл МПК Е21 В17/10) Протектор кріпиться нерухомо на колоні насосних штанг Основним його недоліком є контакт корпуса з насоснокомпресорною трубою (НКТ) в умовах інтенсивного тертя ковзання Це призводить до швидкого спрацювання протектора, що потребує його частої заміни і, як наслідок, збільшення КІЛЬКОСТІ операцій по ремонту свердловини Найбільш близьким до запропонованого є протектор, який складається з циліндричного корпуса на якому розміщується під кутом до його осі обойма з кульками з можливістю переміщення кульок в обоймі навколо насосних штанг при взаємодії їх з НКТ (А с СРСР №911007 кл МПК Е21 В17/10) Недоліками його є складна конструкція і інтенсивне тертя кульок об поверхню обойми і НКТ, що призводить до їх інтенсивного спрацювання Інтенсивне тертя штанг об поверхню НКТ є причиною їх спрацювання, додаткових навантажень на колону штанг, що призводить до її передчасного виходу з ладу Використання складних конструкцій протекторів, які зменшують тертя штанг, економічно не вигідно внаслідок великої їх КІЛЬКОСТІ на колоні штанг і їх швидкого виходу з ладу В основу винаходу покладено завдання зменшити тертя ковзання робочих елементів протекто ра і спростити його конструкцію Поставлена задача вирішується застосуванням роликів між штангою і внутрішньою поверхнею НКТ Ролики розміщуються на валиках запресованих в планки, які монтуються на квадратній частині головки штанги Наявність роликів між штангою і внутрішньою поверхнею НКТ дозволить зменшити спрацювання протектора і енерговитрати при відкачуванні внаслідок зменшення сили тертя Контакт роликів з внутрішньою поверхнею НКТ перешкоджає утворенню відкладень парафіну Установка протектора на квадратній частині головки штанги дозволяє спростити його конструкцію і надійно фіксує від провертання і осьового переміщення На фіг 1 показано загальний вигляд протектора з двома роликами, на фіг 2 - розріз А-А на фіг 1 На фіг 3 показано загальний вигляд протектора з чотирма роликами, на фіг 4 - розріз А-А на фіг З Протектор, змонтований на квадратній частині головки штанги 1 (див фіг 1 і 3), складається з планок 2, які з'єднані між собою валиками 3, на яких розміщуються ролики 4 здатні вільно обертатись Протектори (див фіг1) монтуються після з'єднання через муфту двох штанг безпосередньо перед їх спуском в свердловину Після встановлення одного протектора другий встановлюється перпендикулярно до нього на наступній штанзі, якщо сторони квадратної частини штанг паралельні В іншому випадку, в якості другого протектора, вибирається його варіант з чотирма роликами (див фігЗ) В значно викривлених свердловинах бажано встановлювати всі протектори з чотирма роликами ЗОВНІШНІЙ діаметр d протектора вибирається З 49212 на 2 4мм менше внутрішнього діаметра насосношляхом запресування валиків з роликами в планкомпресорної труби ки, які встановлюються на квадратну частину гоПлоща поперечного перерізу протектора доловки з розміром сторони квадрату S і довжиною зволяє пропускати рідину в достатній КІЛЬКОСТІ 1 В якості матеріалу роликів пропонується поліПід час поточного ремонту свердловини спраамід цьовані ролики легко замінюються новими Складання протектора проводиться на штанзі Фіг.2 Фіг.4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
