Кормораздавач

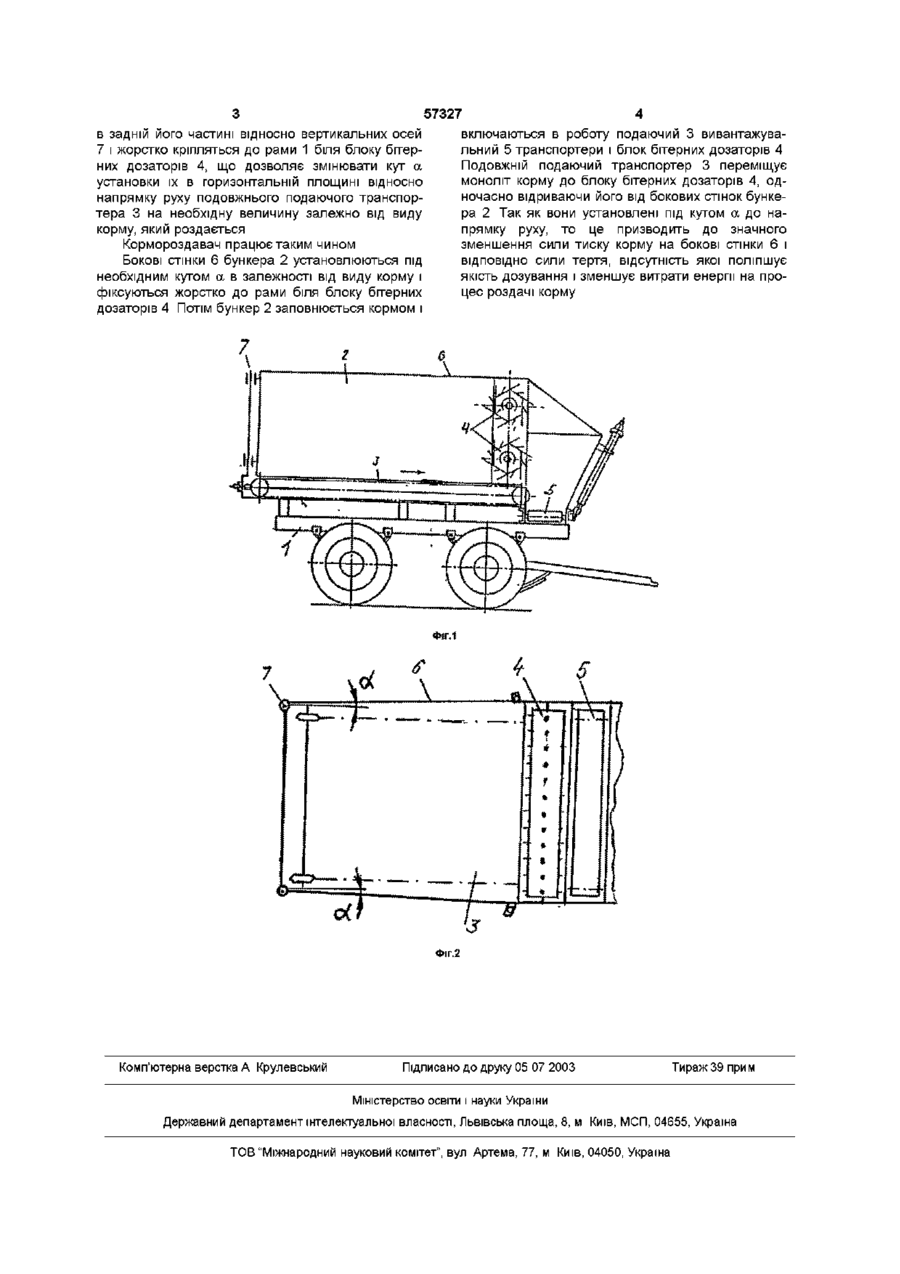

1 Кормороздавач, що складається із установленого на рамі бункера з розташованими в середині нього подавальним і вивантажувальним транспортерами та розміщеним між ними блоком бітерних дозаторів, який відрізняється тим, що поздовжні бокові стінки бункера установлені під кутом до напрямку руху подавального транспортера так, що вершина кута знаходиться у задній частині бункера 2 Кормороздавач по п 1, який відрізняється тим, що бокові стінки в задній частині бункера закріплені шарнірно відносно вертикальних осей з можливістю переміщення в горизонтальній площині і жорстко кріпляться до рами біля блока бітерних дозаторів Винахід стосується галузі сільського господарства, а саме механізації тваринництва Відомий кормороздавач, який складається із бункера, установленого на рамі ходової частини, на дні якого розташовано ланцюговий поздовжній подаючий транспортер, блока дозуючих бітерів і вивантажувального поперечного транспортера Бокові СТІНКИ бункера розташовані паралельно осі руху поздовжнього транспортера і жорстко закріплені у вертикальному положенні (Інструкція по експлуатації кормороздавача КТУ-10А ВАТ "Орсільмаш", 1999) Недоліком цього пристрою є нерівномірність роздавання кормів та підвищення енергоємкості В якості прототипу обрано кормороздавач (АС СССР № 1759345 А01К 5/02, 1992 р), який складається із установленого на рамі бункера з розташованими в середині нього подаючим і вивантажувальним транспортерами та розміщеним між ними блоком бітерних дозаторів Недоліком даного кормороздавача є те, що у нього бокові стінки бункера установлені паралельно напрямку руху подовжнього подаючого транспортера і жорстко закріплені, що призводить під час роздачі корму до виникнення сили тертя між монолітом корму і боковими стінками бункера Ця сила тертя розриває і розпушує моноліт корму і збільшує опір подачі його до блоку дозуючих бітерів Задачею винаходу є удосконалення кормороздавача, у якого поздовжні бокові стінки бункера установлені під кутом до напрямку руху подаючого транспортера і закріплені шарнірно відносно вер тикальних осей, що дозволяє знизити силу тертя біля бокових стінок бункеру і за рахунок цього поліпшити якість дозування корму і зменшити витрати енергії на привід подаючого транспортеру Поставлена задача вирішується тим, що кормороздавач складається із установленого на рамі бункера з розташованими в середині нього подаючим і вивантажувальним транспортерами та розміщеними між ними блоком бітерних дозаторів, а згідно винаходу поздовжні бокові стінки бункера установлені під кутом до напрямку руху подаючого транспортеру так, що вершина кута знаходиться у задній частині бункеру Поставлена задача вирішується також тим, що бокові стінки в задній частині бункера закріплені шарнірно відносно вертикальних осей з можливістю переміщення в горизонтальній площині і жорстко закріплюватись до рами біля блока бітерних дозаторів Запропонована конструкція дозволяє майже повністю усунути силу тертя корму по бокових стінках бункеру і за рахунок цього поліпшити якість дозування корму і зменшити витрати енергії на привід подаючого транспортера На фіг 1 - зображено схему кормороздавача, вид збоку На фіг 2 - схема кормороздавача, вид зверху Кормороздавач складається із ходової рами 1 з колесами, на яку установлено бункер 2 з дном у вигляді ланцюгово-планчастого подаючого транспортера 3, блока бітерних дозаторів 4 і поперечного вивантажувального транспортера 5 Бокові СТІНКИ 6 бункера 2 закріплені шарнірно со Ю 57327 включаються в роботу подаючий 3 вивантажувальний 5 транспортери і блок бітерних дозаторів 4 Подовжній подаючий транспортер 3 переміщує моноліт корму до блоку бітерних дозаторів 4, одночасно відриваючи його від бокових стінок бункера 2 Так як вони установлені під кутом а до напрямку руху, то це призводить до значного зменшення сили тиску корму на бокові стінки 6 і ВІДПОВІДНО сили тертя, відсутність якої поліпшує якість дозування і зменшує витрати енергії на процес роздачі корму в задній його частині відносно вертикальних осей 7 і жорстко кріпляться до рами 1 біля блоку бітерних дозаторів 4, що дозволяє змінювати кут а установки їх в горизонтальній площині відносно напрямку руху подовжнього подаючого транспортера 3 на необхідну величину залежно від виду корму, який роздається Кормороздавач працює таким чином Бокові СТІНКИ 6 бункера 2 установлюються під необхідним кутом а в залежності від виду корму і фіксуються жорстко до рами біля блоку бітерних дозаторів 4 Потімбункер 2 заповнюється кормом і Фіг.1 Фіг.2 Комп'ютерна верстка А Крулевський Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
