Установка заповнення касет субстратом

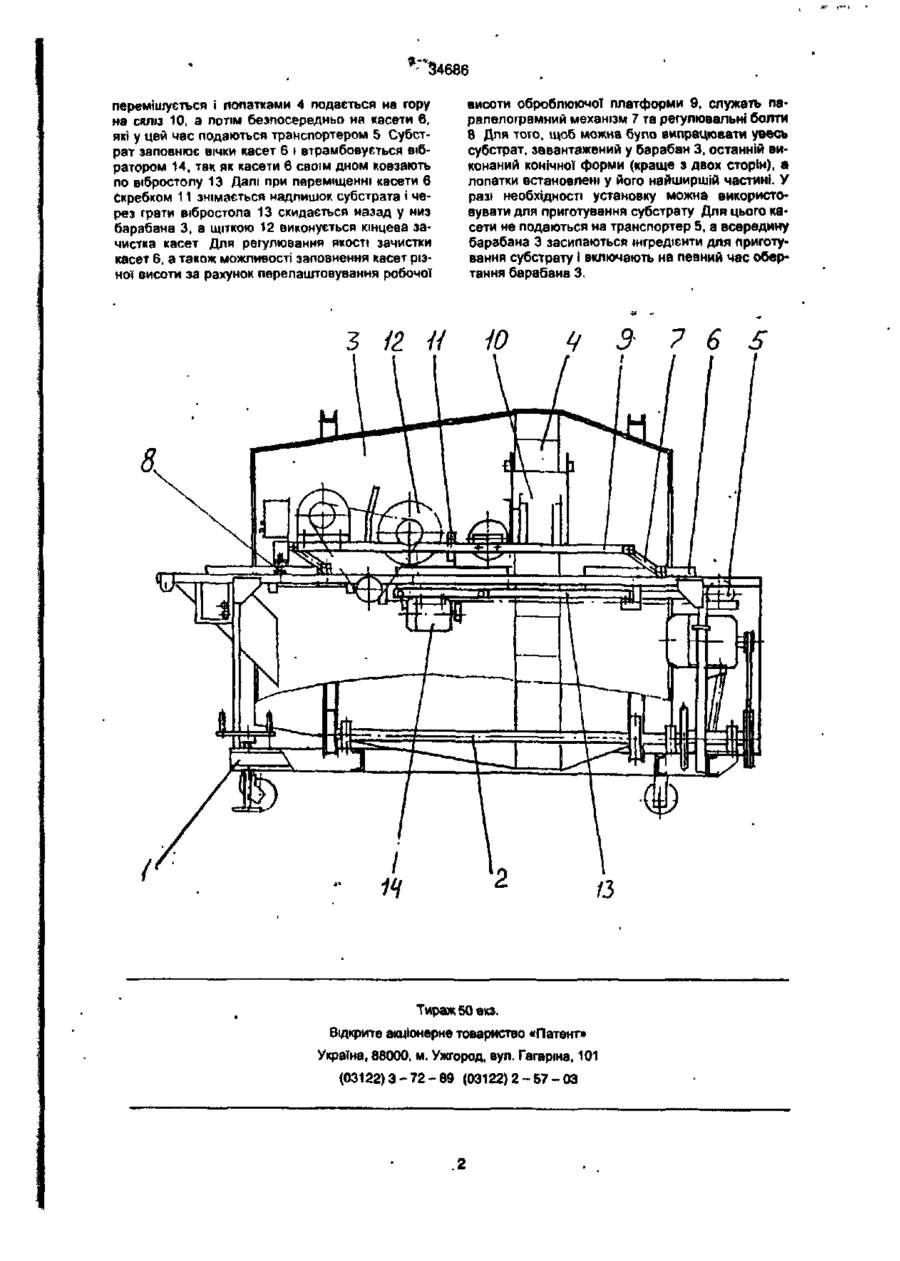

1. Установка заповнення касет субстратом, складена з бункера та пристрою подачі субстрату, транспортера подаючого касети і платформи, що Установка заповнення касет субстратом. Вона відноситься до сільськогосподарського машинобудування, а саме до установок заповнення касет. Відома установка для приготування субстрата та заповнення Індивідуальних контейнерів (а. с. СРСР, №1442130, А 01 G 9/18, 1987 p.), яка складається з бункера та пристрою подачі субстрату. Установка має вхідний і вихідний столи з візком, спорядженим гратчатим піддоном з встановленими на ньому гратчатими вертикальними направляючими і рамкою, розташованою над стопами, на якій розташовані робочі органи по укладці субстрату, трамбовці та зачистці контейнерів. Контейнер на візку у процесі переміщення по вхідному, вихідному і вібростолу заповнюється субстратом Після зачистки контейнерів залишки субстрату знову опиняються у пристрої' подачі субстрату. Така конструкція установки потребує наявності горизонтального транспортера у бункері та нахиленого ковшового з власними приводами На ній неможливо обробляти різновисокі контейнери та використовувати як змішувач. В основу винаходу поставлено задачу на установці заповнення касет шляхом зменшення кількості складових вузлів та деталей і встановленні платформи з робочими органами з можливістю вертикального переміщення, забезпечити обробку касет різної висоти, спрощення, здешевлення конструкції і можливість її використання у якості вміщує робочі органи по укладці субстрату, трамбовці та зачистці касет, яка відрізняється тим. що бункер І пристрій подачі субстрата виконані у вигляді обертаючогося горизонтального барабана з лопатками та вікнами на торцях, а платформа з робочими органами розміщена всередині барабана і закріплена на рам* транспортера подаючого касети, що проходить крізь вікна барабана. 2. Установка по п 1, яка відрізняється тим, що барабан виконано конусообразним, а лопатки розміщені в його самій широкій частині. З Установка по п. 1, яка відрізняється тим, що платформа з робочими органами встановлена на рамі транспортера подаючого касети за допомогою паралелограмного механізму і регулюючих болтів. змішувача для приготування субстрату. Суть винаходу полягає у тому, що в установці заповнення касет субстратом замість бункера з горизонтальним транспортером та пристрою подачі субстрату у вигляді нахиленого транспортера, кожний зі своїм приводом, застосовано обертаючийся горизонтальний барабан з лопатками та вікнами на торцях, а платформа з робочими органами розміщена всередині барабана. Для повного відпрацювання субстрату барабан виконано конусообразним, а лопатки розміщені в його самій широкій частині. Для зміни робочої висоти платформа з робочими органами встановлена на рамі транспортера, подаючого касети за допомогою паралелограмного механізма і регулюючих болтів. На фіг. зображена фронтальна проекція установки заповнення касет субстратом. Установка заповнення касет субстратом (див. фіг.) складається з рами 1, на якій змонтовані привідні вали 2 барабана 3 з лопатками 4, транспортер 5 подачі касет 6, що проходить крізь торцеві вікна барабану 3. На раму транспортера 5 всередині барабана 3 за допомогою паралелограмного механізму 7 та регулювальних болтів 8 спирається платформа оброблююча 9, що включає в себе скліз 10, скребок 11 та щітку 12. На рамі транспортера 5 встановлено вібростол 13 у вигляді фатів э вібратором 14. Всередину барабана 3 завантажується субстрат, який при обертанні барабана З to 00 (О со < '34686 перемішується і лопатками 4 подається на гору на скліз 10, а потім безпосередньо на касети 6, які у цей час подаються транспортером 5 Субстрат заповнює вічки касет 6 і втрамбовується вібратором 14, так як касети 6 своїм дном ковзають по вібростолу 13 Далі при переміщенні касети 6 скребком 11 знімається надлишок субстрата і через фати вібростола 13 скидається назад у низ барабана 3, а щіткою 12 виконується кінцева зачистка касет Для регулювання якості зачистки касет 6, а також можливості заповнення касет різної висоти за рахунок перелаштовування робочої висоти оброблюючої платформи 9, служать па* ралелограмний механізм 7 та регулювальні болти 8 Для того, щоб можна було еипрацювати увесь субстрат, завантажений у барабан 3, останній виконаний конічної форми (краще з двох сторін), а лопатки встановлені у його найширшій частині. У разі необхідності установку можна використовувати для приготування субстрату Для цього касети не подаються на транспортер 5, а всередину барабана 3 засипаються інгредієнти для приготування субстрату і включають на певний час обертання барабана 3. З /2 // /З Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
