Камера розрядна для хіміко-термічної обробки в тліючому розряді

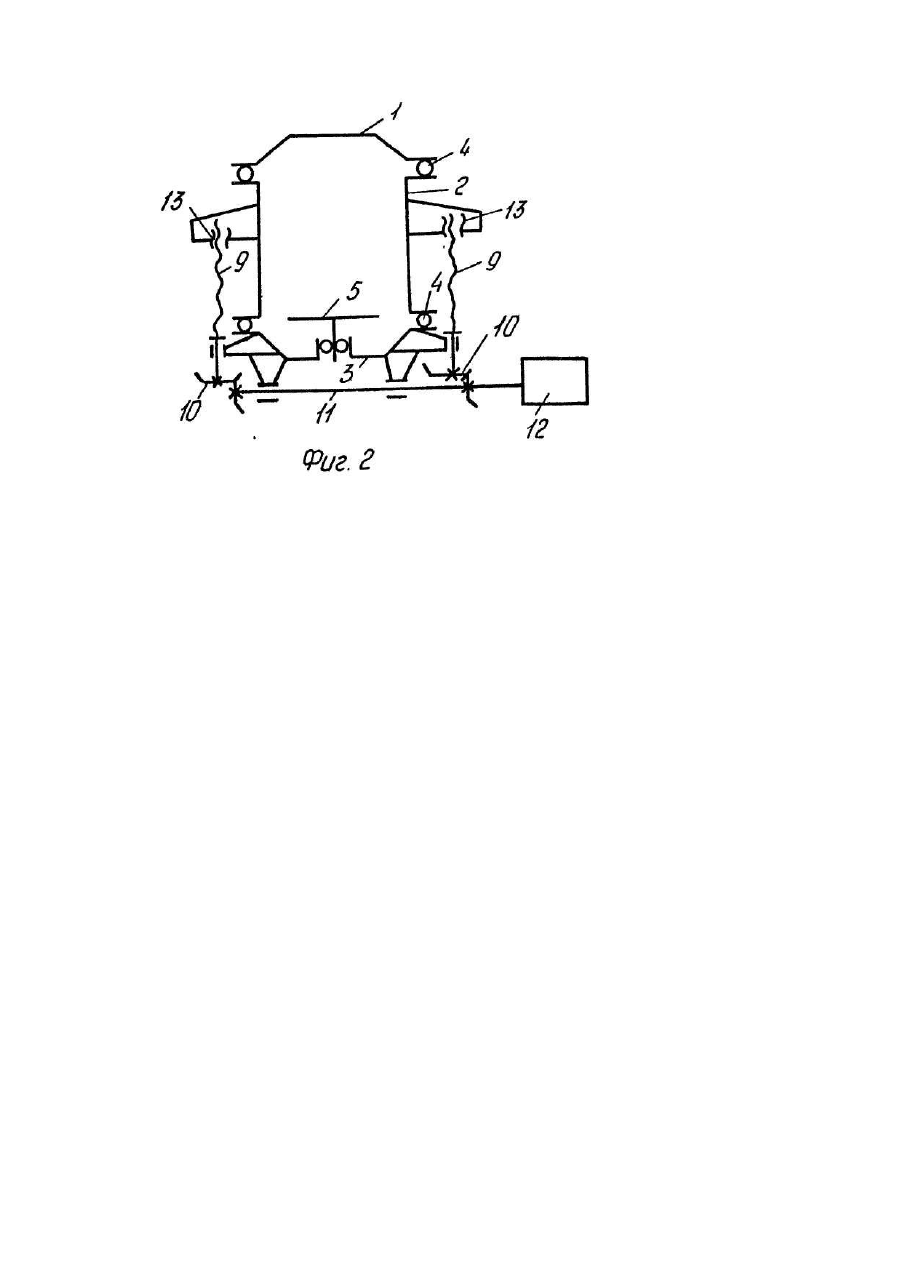

Изобретение относится к области химико-термической обработки металлов, в частности - к конструкции разрядных камер шахтного типа для химико-термической обработки в тлеющем разряде. Известна конструкция вакуумной печи для химико-термической обработки в тлеющем разряде шахтного типа, состоящая из корпуса, крышки, днища, нижнего токоввода со столом для размещения деталей и устройства для подвода газов [1]. Недостатком камер такого типа является сложность выполнения профилактических и ремонтных работ, особенно в зоне нижнего токоввода, днища и нижней части корпуса. Этот недостаток усугубляется при относительно небольших диаметрах и больших высота х камер. В основу изобретения поставлена задача создания конструкции разрядной камеры шахтного типа для химико-термической обработки в тлеющем разряде, которая обеспечивала бы удобство выполнения профилактических и ремонтных работ, особенно в нижней внутренней части камеры. Поставленная задача создания камеры разрядной для химико-термической обработки в тлеющем разряде, которая обеспечивала бы удобство выполнения профилактических и ремонтных работ, особенно в нижней внутренней части камеры, достигается тем, что разрядная камера оборудована подъемником корпуса относительно днища гидравлического, пневматического, ручного или электрофицированного винтового типов. На фиг. 1 показана конструкция с подъемником гидравлического или пневматического типов; на фиг. 2 винтового типа. Разрядная камера состоит из крышки 1, закрывающей сверху корпус 2, днища 3 снизу корпуса, уплотнителей 4 между корпусом и крышкой или днищем, катода с токовводом 5 в нижней части корпуса гидроили пневмоцилиндров б подъема корпуса, распределителя потока между несколькими пневмо- или гидроцилиндрами 7, гидроагрегата или пневмопанели 8. В варианте с винтовым подъемником вместо элементов гидро- или пневмоподъемников разрядная камера дополнительно включает винты 9, конические зубчатые передачи 10, приводной вал 11, применяемые для синхронного вращения винтов, ручной или электрофицированный привод 12 и гайки 13; которые жестко соединены с корпусом. В случае необходимости выполнения профилактических или ремонтных работ в нижней внутренней части разрядной камеры для обеспечения удобства их проведения рабочее тело - сжатые жидкость или воздух - от гидроагрегата или пневмопанели 8 через распределитель потока 7 поступает к цилиндрам 6. С помощью распределителей потока обеспечивается синхронность работы цилиндров, что исключает перекосы корпуса 2, который вместе с крышкой 1 приподнимается над днищем 3, чем обеспечивается свободный доступ к уплотнителям 4, нижним частям внутренних поверхностей камеры, катоду с токовводом 5. После выполнения необходимых работ в обратном порядке корпус опускается, стык между днищем 3 и корпусом 2 под его весом герметизируется уплотнителем 4. В случае, если подъемник механического винтового типа, приводной вал 11 вращается от ручного или электрофицированного привода 12 через конические зубчатые передачи 10, при этом вращаются вертикальные винты 9, которые совместно с гайками 13 образуют передачу винт - гайка, в результате чего корпус 2 приподнимается над днищем 3. Опускание корпуса осуществляется в том же порядке при реверсировании направления вращения привода 12.
