Перфорований гасник кінетичної енергії потоку води

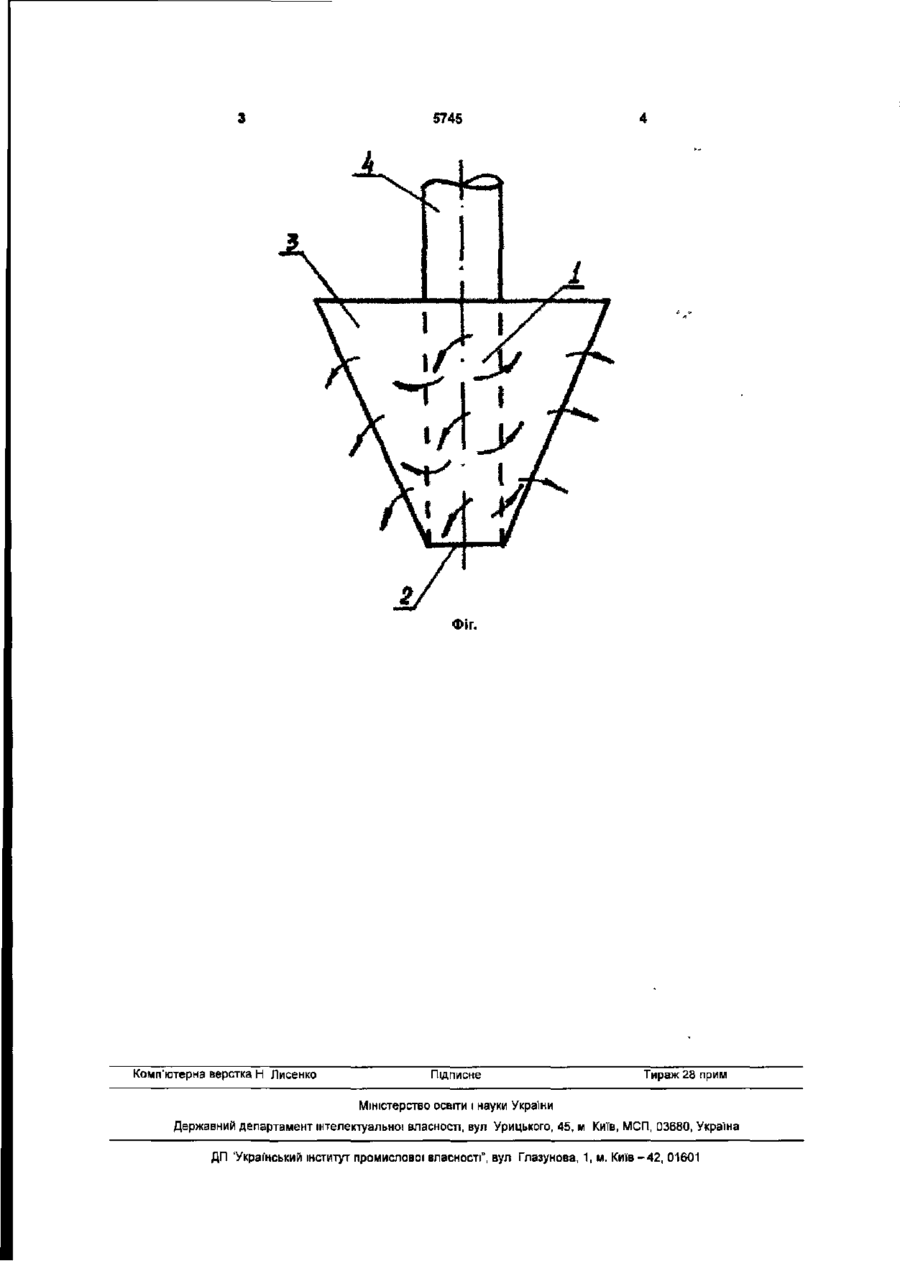

Перфорований гасник кінетичної енергії потоку води, який містить перфоровану трубу з заглушеним кінцем, який відрізняється тим, що перфорована труба з заглушеним кінцем установлена в кожух, виконаний у вигляді зрізаного конуса, бічна поверхня якого перфорована. Корисна модель відноситься до гідротехнічного будівництва, зокрема до гасників енергії потоку води. Відомий гасник енергії води, що має трубу з поздовжніми щілинними отворами [Петров Г. А. Гидравлика переменной массы. Харьков, 1964, с 184]. Недоліком даного гасника є звуження в плані струменів води, що витікає з отворів Це призводить до збільшення місцевих швидкостей, отже до розмиву дна русла біля гасника Відомий гасник енергії водного потоку, що має перфоровану трубу з заглушеним кінцем [Авторське свідоцтво СРСР №740890, кл. Е02В8/06, 1978]. Недолік даного гасника заключається в тому, що кут між напрямком струменів води і віссю труби гасника збільшується по довжині гасника, а звуження потоку в плані призводить до концентрації витрат на вузькому фронті, в результаті місцеві швидкості зберігають високі значення на значній відстані від гасника, що призводить до розмиву дна русла. В основу корисної моделі поставлена задача підвищення ефективності гасіння кінетичної енергії потоку води Задача вирішується тим, що перфорована труба з заглушеним кінцем встановлюється в кожух, виконаний у вигляді зрізаного конуса, поверхня якого перфорована, Суть корисної моделі пояснюється графічно на Фіг. перфорованого гасника кінетичної енергії потоку води, загальний вигляд. Перфорований гасник кінетичної енергії потоку води складається з перфорованої труби 1 з заглушеним кінцем 2. Труба 1 вставлена в кожух 3, виконаний у вигляді зрізаного конуса, поверхня якого перфорована. Гасник енергії потоку з'єднаний з напірним трубопроводом 4. Перфорований гасник кінетичної енергії потоку води працює таким чином. З напірного трубопроводу 4 потік води поступає в трубу 1, отворами перфорації якої розбивається на окремі струмені, які витікають в кожух 3. В кожусі 3 відбувається інтенсивне змішування струменів води з втратою ними кінетичної" енергії. З кожуха 3 через отвори перфорації його бічної поверхні вода струменями поступає у відкрите русло. В результаті розщеплення потоку перфорованою трубою 1 на окремі струмені, їх інтенсивного перемішування та плавного розширення потоку в кожусі 3, повторним розбиттям змішаної в кожусі З маси води на струмені отворами його перфорації, загальна площа поперечного перерізу струменів збільшується, швидкості потоку зменшуються до розрахункових значень, в результаті чого гаситься кінетична енергія потоку води. Використання перфорованого гасника кінетичної енергії потоку води дозволить просто і ефективно зменшити кінетичну енергію потоку води і зменшити швидкість води на його виході до розрахункових значень. N. ю 5745 Фіг. Комп'ютерна верстка Н Лисенко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності", вул Глазунова, 1, м. Київ-42, 01601
