Дисковий гасник кінетичної енергії потоку води
Формула / Реферат
Дисковий гасник кінетичної енергії потоку води, який включає перфоровану трубу з заглушеним кінцем, який відрізняється тим, що до патрубка прикріплюються на одній осі з зазором диски з центральними отворами, діаметр яких зменшується при віддаленні диска від патрубка, найвіддаленіший від патрубка диск виконаний без центрального отвору.
Текст

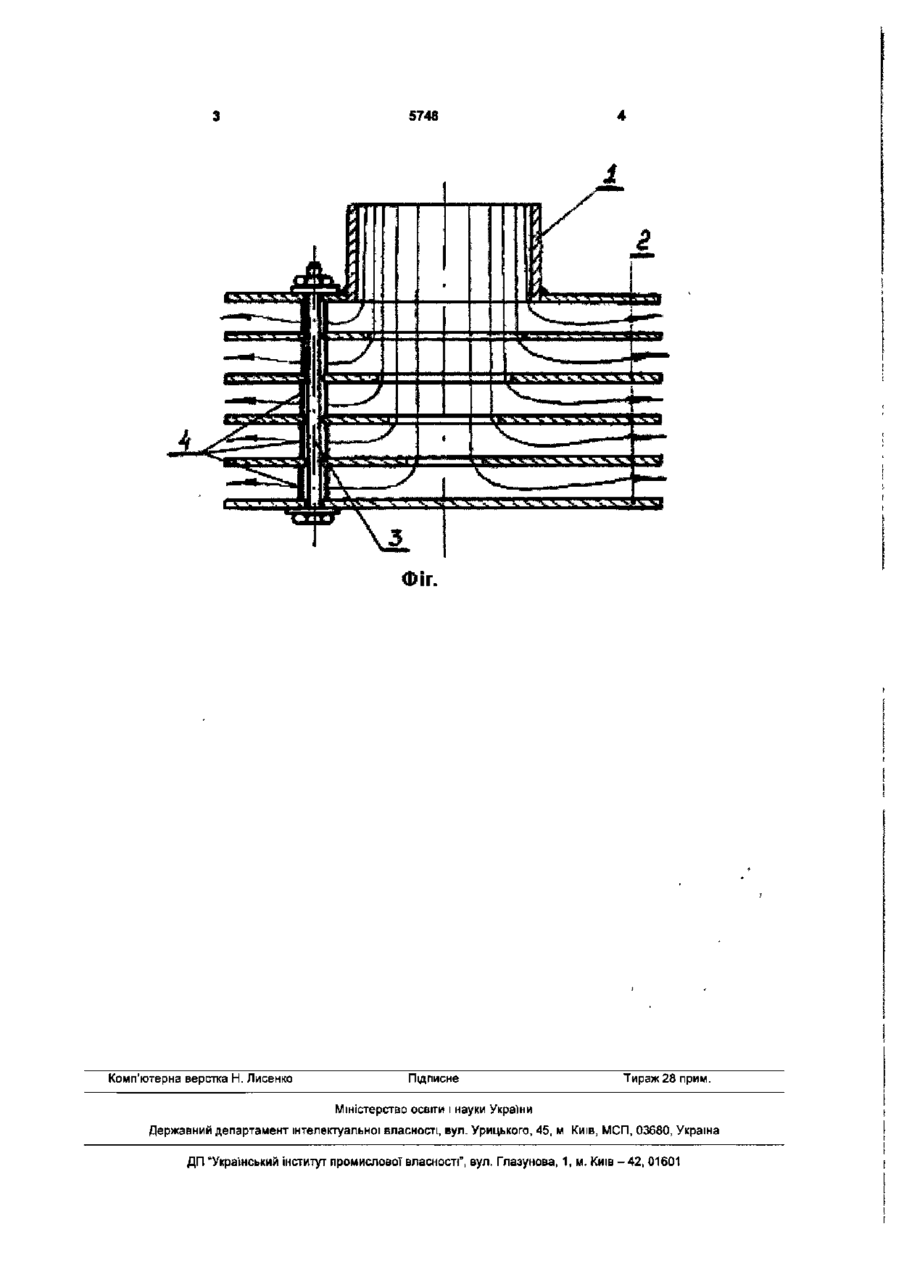

Дисковий гасник кінетичної енергії потоку води, який включає перфоровану трубу з заглушеним кінцем, який відрізняється тим, що до патрубка прикріплюються на одній осі з зазором диски з центральними отворами, діаметр яких зменшується при віддаленні диска від патрубка, найвіддаленіший від патрубка диск виконаний без центрального отвору. центральними отворами, діаметр яких зменшується при віддаленні диска від патрубка. Найвіддаленіший від патрубка диск виконаний без центрального отвору. На Фіг. зображений гасник енергії потоку води (загальний вигляд). Гасник енергії потоку води складається з патрубка 1 з прикріпленими до нього з зазором на одній вісі дисками 2, що мають центральні отвори, діаметр яких зменшується при віддаленні диска від патрубка 1. Най віддаленіший від патрубка 1 диск виконаний без центрального отвору Диски 2 скріплені гвинтами 3. Зазор між дисками 2 забезпечується розпірними втулками 4. Гасник працює так Потік води, що рухається вздовж вісі гасника, попадаючи на внутрішній край дисків 2, розбивається ними на рівновеликі струмені, напрям руху яких змінюється на 90" вздовж дисків від центру до їх зовнішнього краю. Площа поперечного перерізу струменів збільшується, гаситься кінетична енергія потоку води, а швидкість води зменшується до розрахункових значень. Використання гасника забезпечує ефективне гасіння кінетичної енергії потоку води і зменшення її швидкості до розрахункових значень.
ДивитисяДодаткова інформація
Назва патенту англійськоюDisc suppressor of the water flow kinetic energy
Назва патенту російськоюДисковый гаситель кинетической энергии потока воды
МПК / Мітки
МПК: E02B 8/00
Мітки: потоку, води, кінетичної, енергії, дисковий, гасник
