Руйнівна запобіжна мембрана

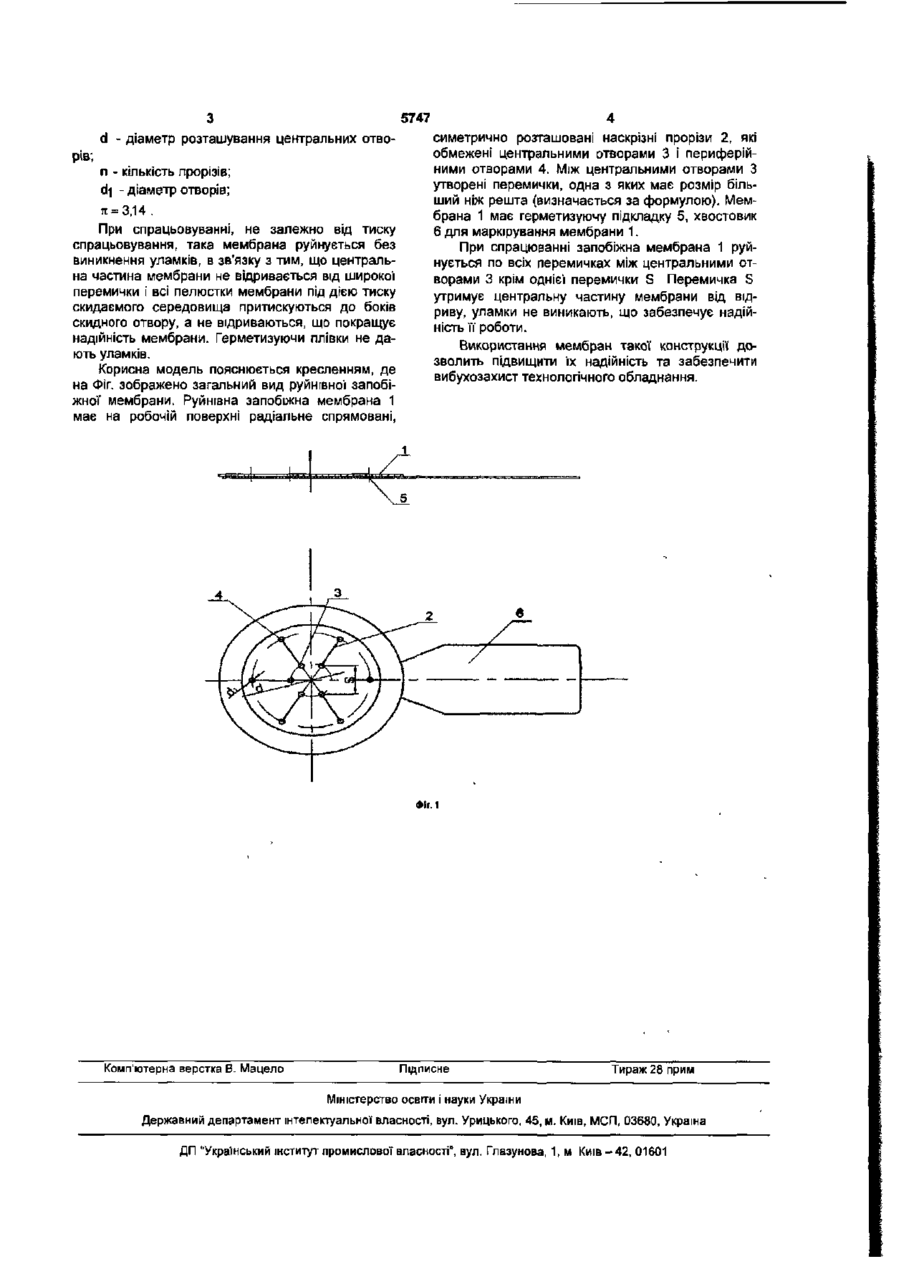

Руйнівна запобіжна мембрана, що містить радіально спрямовані і симетрично розташовані на робочій поверхні наскрізні прорізи, обмежені центральними й периферійними отворами з утво ренням перемичок між центральними отворами, яка відрізняється тим, що розмір однієї з перемичок визначають у наступній залежності: я-сГ •2 S= п де S - розмір однієї з перемичок; d - діаметр розташування центральних отворів; п - кількість прорізів; си, - діаметр отворів; Корисна модель відноситься до вибухозахисту технологічного обладнання, а саме до захисту технологічного устаткування хімічної, нафтохімічної та інших галузей промисловості від руйнування при аварійному зростанню тиску понад установленої межі, шляхом скидання надлишкового тиску через запобіжні пристрої, такі як запобіжні мембрани, клапани й ін. Відома руйнівна запобіжна мембрана з радіальними рисками (В.И Водяник "Взрывозащита технологического оборудования. М "Химия", 1991г.). Недоліком таких мембран є те, що вони часто при спрацьовуванні руйнуються по одній двох рисках і не забезпечують повного відкриття прохідного перерізу, що не забезпечує надійності захисту обладнання Відома конструкція руйнівної запобіжної мембрани з наскрізними прорізами, які симетрично розташовані на робочій поверхні мембран (Предохранительные мембраны. Справочное пособие. В.И. Водяник и др Москва, "Химия" 1982г.). Кожний проріз з обох кінців обмежений отвором з діаметром 1-Змм. Для придания герметичності таким мембранам використовується плівка різно/ товщини з фторопласту, поліетилену, тонкої металевої стрічки та інше. При руйнуванні запобіжна мембрана з прорізами розривається по перемичках між отворами, які розташовані у центрі її робочої поверхні і можуть утворювати уламки. Недоліком таких мембран є те, що при проведені деяких технологічних процесів не допустимо попадання уламків зруйнованої мембрани у захищаємо обладнання, а також при русі уламків по трубопроводу можуть виникнути іскри, які приведуть до підпалу чи вибуху робочого середовища, тобто такі мембрани не надійні у роботі. Мембрани такої конструкції можуть використовуватись для захисту обладнання, яке працює під тиском у межах 0,01-1,6МПа, вони часто працюють разом з запобіжними клапанами, захищаючи їх від корозії і забезпечуючи їх герметичність. Такі мембрани руйнуються з виникненням уламків які, попадаючи під сідло клапана, не дають йому можливості закритись, що може привести до зупинки технологічного процесу. В основу корисної моделі поставлена задача підвищення надійності запобіжних мембран для чого, у руйнівної запобіжної мембрани з радіальне спрямованими і симетрично розташованими на робочій поверхні наскрізними прорізами, обмеженими центральними і периферійними отворами, з утворенням перемичок між центральними отворами, розмір однієї з перемичок визначають з наступної залежності: п = 3,14 . 2 -СИ де S - розмір однієї з перемичок; Ю 5747 d - діаметр розташування центральних отворів; п - кількість прорізів; d) - діаметр отворів; я = 3,14. При спрацьовуванні, не залежно від тиску спрацьовування, така мембрана руйнується без виникнення уламків, в зв'язку з тим, що центральна частина мембрани не відривається від широкої перемички і всі пелюстки мембрани під дією тиску скидаємого середовища притискуються до боків скидного отвору, а не відриваються, що покращує надійність мембрани. Герметизуючи плівки не дають уламків. Корисна модель пояснюється кресленням, де на Фіг. зображено загальний вид руйнівної запобіжної мембрани. Руйнівна запобіжна мембрана 1 має на робочій поверхні радіальне спрямовані, симетрично розташовані наскрізні прорізи 2, які обмежені центральними отворами 3 і периферійними отворами 4. Між центральними отворами З утворені перемички, одна з яких має розмір більший ніж решта (визначається за формулою). Мембрана 1 має герметизуючу підкладку 5, хвостовик 6 для маркірування мембрани 1. При спрацюванні запобіжна мембрана 1 руйнується по всіх перемичках між центральними отворами 3 крім однієї перемички S Перемичка S утримує центральну частину мембрани від відриву, уламки не виникають, що забезпечує надійність її роботи. Використання мембран такої конструкції дозволить підвищити їх надійність та забезпечити вибухозахист технологічного обладнання. Фіг. 1 Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
