Геник Ігор Степанович

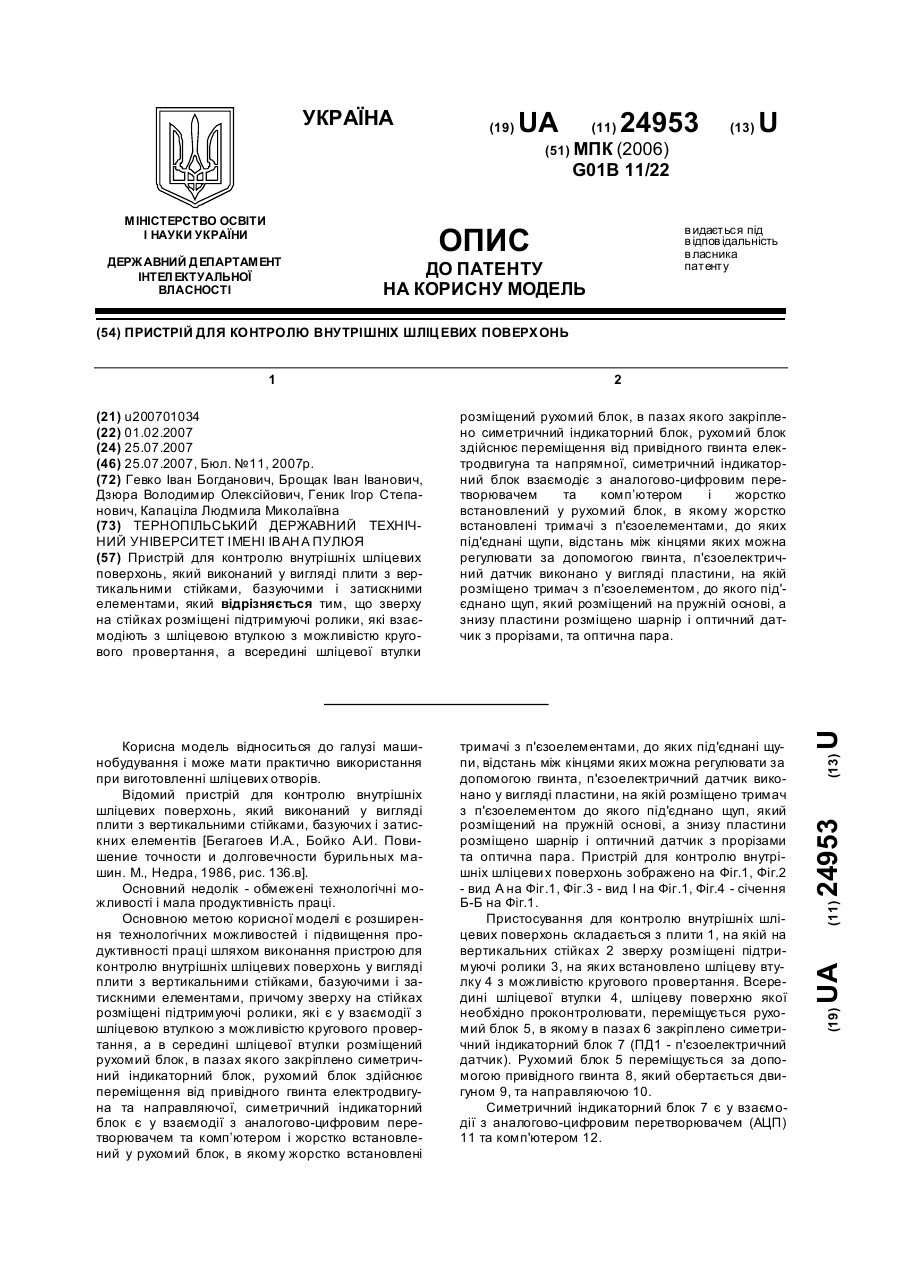

Номер патенту: 24953

Опубліковано: 25.07.2007

Автори: Капаціла Людмила Миколаївна, Гевко Іван Богданович, Геник Ігор Степанович, Брощак Іван Іванович, Дзюра Володимир Олексійович

МПК: G01B 11/22

Мітки: контролю, шліцевих, пристрій, внутрішніх, поверхонь

Формула / Реферат:

Пристрій для контролю внутрішніх шліцевих поверхонь, який виконаний у вигляді плити з вертикальними стійками, базуючими і затискними елементами, який відрізняється тим, що зверху на стійках розміщені підтримуючі ролики, які взаємодіють з шліцевою втулкою з можливістю кругового провертання, а всередині шліцевої втулки розміщений рухомий блок, в пазах якого закріплено симетричний індикаторний блок, рухомий блок здійснює переміщення від...

Номер патенту: 23330

Опубліковано: 25.05.2007

Автори: Геник Ігор Степанович, Брощак Іван Іванович, Гевко Іван Богданович, Дзюра Володимир Олексійович, Гевко Роман Богданович

МПК: G01B 3/20

Мітки: параметрів, валів, контролю, шліцьових, пристрій

Формула / Реферат:

Пристрій для контролю параметрів шліцьових валів, який виконаний у вигляді плити, стійок, ділильної головки, приводу, індикаторних головок, механізмів установлення і переміщення, задньої бабки з підтискним центром, який відрізняється тим, що на плиті жорстко встановлено рухомий блок з можливістю осьового переміщення за допомогою гвинта і циліндричної направляючої осі, які є паралельні між собою і з лівого кінця жорстко закріплені у лівій...

Номер патенту: 22755

Опубліковано: 25.04.2007

Автори: Грабар Андрій Володимирович, Білик Стефанія Григорівна, Гевко Ігор Богданович, Геник Ігор Степанович

МПК: G01B 3/00

Мітки: корпусних, параметрів, контрольний, пристрій, заміру, деталей

Формула / Реферат:

Контрольний пристрій для заміру параметрів корпусних деталей, який виконаний у вигляді плити з вертикальною стійкою, установного елемента, напрямних, кріпильних і затискних елементів, датчиків з вимірювальними щупами, що під’єднані до аналогово-цифрового перетворювача і комп’ютера, який відрізняється тим, що в центральному отворі плити розміщено корпус гідропластової затискної оправки, яка з можливістю кругового прокручування встановлена у...

Номер патенту: 16499

Опубліковано: 15.08.2006

Автори: Гевко Іван Богданович, Кочубинська Олена Павлівна, Геник Ігор Степанович, Васильків Василь Васильович

МПК: B23B 31/02

Мітки: патрон, приводом, шнековий, пневматичним

Формула / Реферат:

Шнековий патрон з пневматичним приводом, який виконаний у вигляді циліндричного корпуса, з установочними елементами, гвинтової затискної спіралі, повідка, який жорстко з'єднаний з пневматичним приводом з можливістю осьового переміщення в центральному отворі корпуса, який відрізняється тим, що патрон оснащений упорною спіраллю, яка жорстко встановлена внутрішнім діаметром правого кінця на циліндричний поясок лівого кінця циліндричного корпуса...

Номер патенту: 15685

Опубліковано: 17.07.2006

Автори: Васильків Василь Васильович, Геник Ігор Степанович, Кочубинська Олена Павлівна, Гевко Іван Богданович

МПК: B23B 31/02

Мітки: патрон, приводом, шнековим, затиском, пневматичним

Формула / Реферат:

Патрон з шнековим затиском і пневматичним приводом, який виконаний у вигляді циліндричного корпуса з гвинтовою затискною спіраллю, приводом і поводком, який встановлений в центральному отворі циліндричного корпуса і жорстко з'єднаний з пневмоприводом з можливістю осьового переміщення встановлювальних і затискних елементів, який відрізняється тим, що лівий кінець поводка виконаний у вигляді головки грибоподібної форми з конусом по зовнішньому...

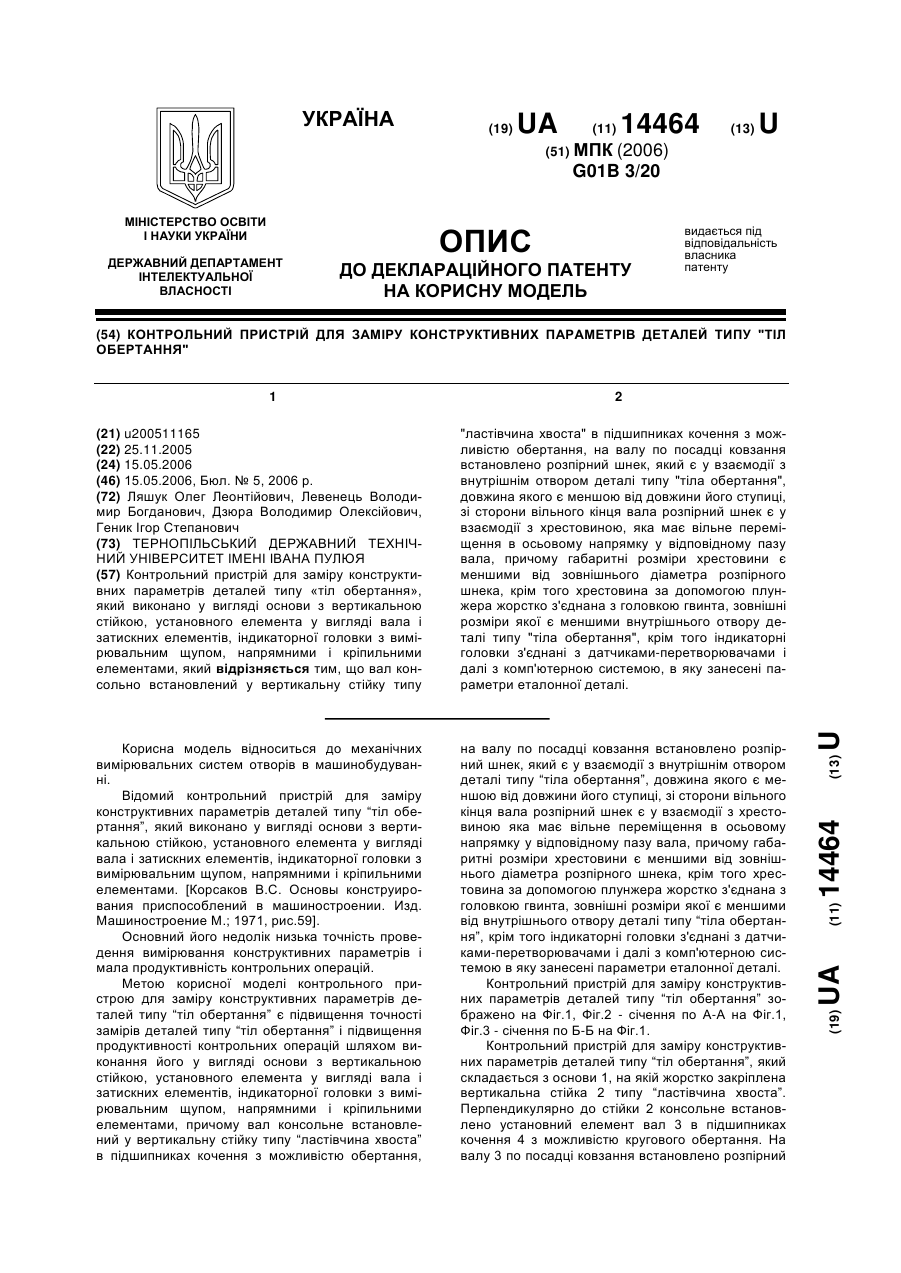

Номер патенту: 14464

Опубліковано: 15.05.2006

Автори: Ляшук Олег Леонтійович, Колісник Олег Анатолійович, Дзюра Володимир Олексійович, Левенець Володимир Богданович, Геник Ігор Степанович

МПК: G01B 3/20

Мітки: деталей, заміру, контрольний, обертання, тіл, конструктивних, типу, пристрій, параметрів

Формула / Реферат:

Контрольний пристрій для заміру конструктивних параметрів деталей типу «тіл обертання», який виконано у вигляді основи з вертикальною стійкою, установного елемента у вигляді вала і затискних елементів, індикаторної головки з вимірювальним щупом, напрямними і кріпильними елементами, який відрізняється тим, що вал консольно встановлений у вертикальну стійку типу "ластівчина хвоста" в підшипниках кочення з можливістю обертання, на валу...

Номер патенту: 14593

Опубліковано: 15.05.2006

Автори: Геник Ігор Степанович, Гевко Іван Богданович, Ляшук Олег Леонтійович, Левенець Володимир Богданович

МПК: F16B 2/20

Мітки: гвинтова, спіраль, затискна

Формула / Реферат:

Гвинтова затискна спіраль, яка виконана у вигляді гвинта з вертикальною ребровою частиною і відповідним кутом підйому гвинтової лінії, яка відрізняється тим, що по зовнішньому діаметру ребра вона сформована у нахилену спіраль з кутом нахилу  до ребрової вертикальної частини, в якій по зовнішньому діаметру рівномірно по колу виконані наскрізні пази довжиною, рівною ширині...

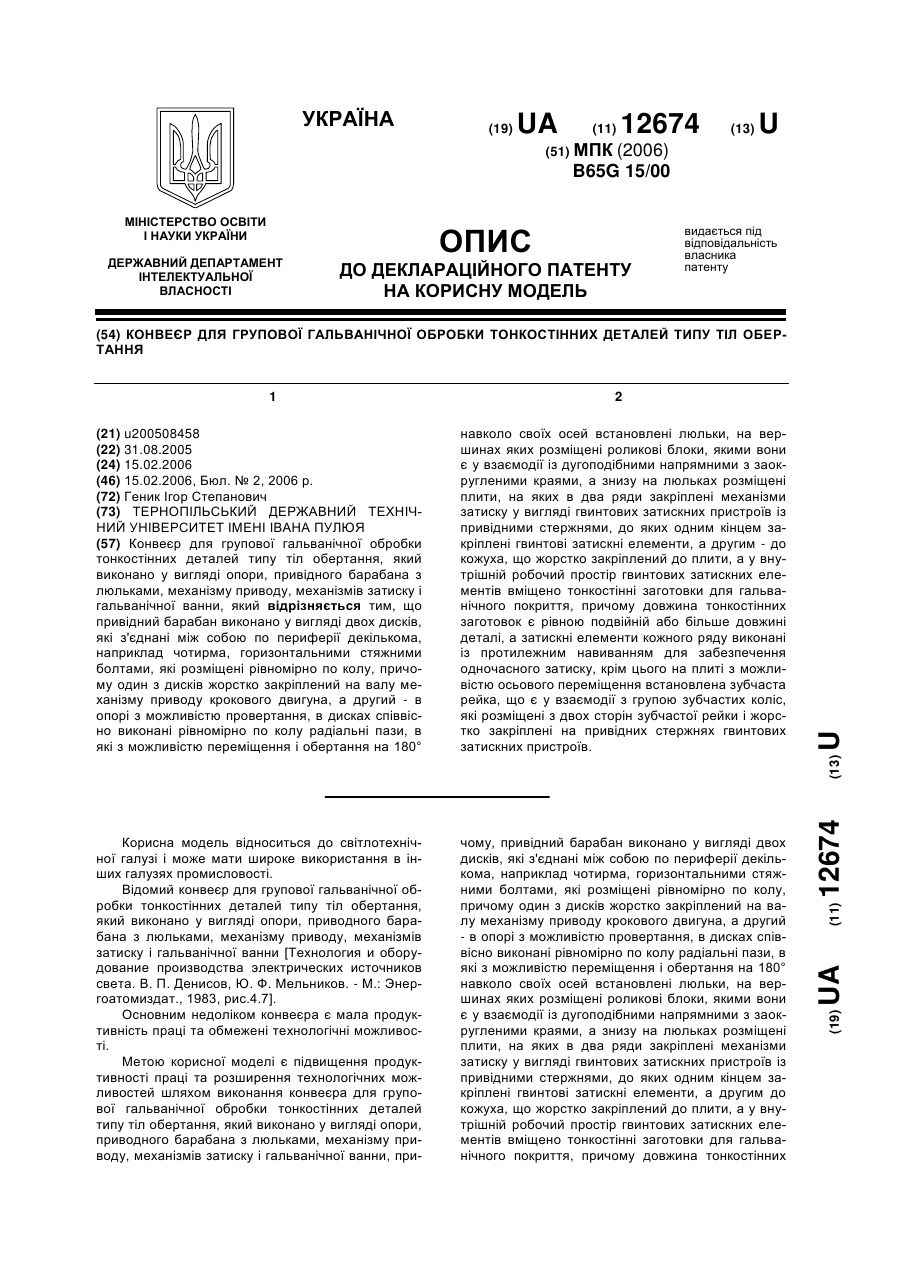

Номер патенту: 12674

Опубліковано: 15.02.2006

Автор: Геник Ігор Степанович

МПК: B65G 15/00

Мітки: обробки, типу, тонкостінних, конвеєр, гальванічно, обертання, групової, тіл, деталей

Формула / Реферат:

Конвеєр для групової гальванічної обробки тонкостінних деталей типу тіл обертання, який виконано у вигляді опори, привідного барабана з люльками, механізму приводу, механізмів затиску і гальванічної ванни, який відрізняється тим, що привідний барабан виконано у вигляді двох дисків, які з'єднані між собою по периферії декількома, наприклад чотирма, горизонтальними стяжними болтами, які розміщені рівномірно по колу, причому один з дисків...

Номер патенту: 10668

Опубліковано: 15.11.2005

Автори: Геник Ігор Степанович, Гевко Ігор Богданович

МПК: B24B 29/00, B24D 5/00

Мітки: деталей, обертання, тонкостінних, тіл, типу, полірування, верстат

Формула / Реферат:

Верстат для полірування тонкостінних деталей типу тіл обертання, який виконаний у вигляді станини, шпиндельного вузла, механізмів приводу та затиску, супортів поздовжньої та поперечної подач з вилчастим коромислом, гідроприводу, шліфувальної та задньої бабок який відрізняється тим, що механізм затиску тонкостінних заготовок виконаний на базі шпиндельного вузла у вигляді пустотілого шпинделя, до кінця якого жорстко приєднаний вал-гайка, у...

Номер патенту: 7811

Опубліковано: 15.07.2005

Автори: Драган Андрій Петрович, Гевко Ігор Богданович, Гудь Віктор Зеновійович, Геник Ігор Степанович

МПК: G01B 3/20, G01N 19/00

Мітки: параметрів, інструмент, виміру, конструктивних, шнеків

Формула / Реферат:

Інструмент для виміру конструктивних параметрів шнеків, який виконано у вигляді штанги і двох нерухомих губок, рухомої рамки з ноніусом і двох рухомих губок, хомута, мікрометричного гвинта і стопорного гвинта, який відрізняється тим, що нижні рухома і нерухома губки виконані шириною, більшою 1,5 кроку спіралі шнека, в нижній нерухомій губці виконано кут 90°, в бік нижньої рухомої губки, висота якого розміщена паралельно штанзі, а його вершина...

Номер патенту: 50281

Опубліковано: 15.10.2002

Автори: Васильків Василь Васильович, Радик Дмитро Леонидович, Назар Іван Йосипович, Пилипець Михайло Ількович, Геник Ігор Степанович

МПК: B21D 11/06

Мітки: шнеків, пристрій, спіралей, закріплення

Формула / Реферат:

1. Пристрій для закріплення спіралей шнеків, який виконаний у вигляді встановленого на планшайбі циліндричного корпуса, до якого прикріплена кришка і який містить конічну шестірню, зубчастий диск з конічною зубчастою поверхнею та затискні гвинтові спіралі, який відрізняється тим, що в пристрій додатково встановлено зубчастий диск з можливістю взаємодії з конічною шестірнею, причому обидва зубчасті диски виконані додатково з циліндричними...

Номер патенту: 49467

Опубліковано: 16.09.2002

Автори: Геник Ігор Степанович, Лещук Роман Ярославович, Гудь Віктор Зеновійович, Гевко Ігор Богданович

МПК: B23B 5/00

Мітки: розточування, спосіб, спіралей, пристрій, здійснення, шнекових

Формула / Реферат:

1. Спосіб розточування шнекових спіралей, який полягає в тому, що шнековій спіралі надають обертання навколо своєї осі, а різцю - поступального переміщення паралельно осі оброблюваної деталі, який відрізняється тим, що шнекову спіраль, яка обробляється по зовнішній поверхні, поміщають у внутрішній отвір оправи з мінімальним кроком і при затиску підтискають буртиком притискного диска, при цьому зусилля затиску більше від зусилля різання при...

Номер патенту: 40988

Опубліковано: 15.08.2001

Автори: Геник Ігор Степанович, Гевко Іван Богданович, Пилипець Михайло Ількович, Гудь Віктор Зеновійович, Лещук Роман Ярославович

МПК: B23B 13/00

Мітки: затискною, пружиною, оправка, гвинтовою

Формула / Реферат:

Оправка з гвинтовою затискною пружиною, яка виконана у вигляді конуса Морзе, більший діаметр якого переходить в циліндр, в середині якого виконано глухий циліндричний отвір, в торцевій стінці якого закручується гвинт з внутрішнім квадратом, який контактує з втулкою, яка входить по посадці ковзання в центральний глухий отвір, яка відрізняється тим, що на вільній частині втулки, яка не входить в глухий отвір, виконана зовнішня конічна поверхня,...

Номер патенту: 38108

Опубліковано: 15.05.2001

Автори: Комар Роман Васильович, Пилипець Михайло Ількович, Гевко Ігор Богданович, Геник Ігор Степанович

МПК: B21D 11/06

Мітки: шнеків, спіралей, виготовлення, пристрій

Текст:

...в одній площині перпендикулярно осі, з величиною вільного заходу і пе реміщення нижніх поличок Г-подібного профілю, причому висота кільцевої канавки більша ширини смуги. Для полегшення цієї операції напрямний ролик 18 знімається, а після встановлення монтується на місце. Формуючий ролик 7 підводиться таким чином, щоб його поверхня 8 притискувала заготовку 4 до торцевої поверхні 2 оправки 1. Після цього вмикається привід обертання, і в...

Номер патенту: 32017

Опубліковано: 15.12.2000

Автор: Геник Ігор Степанович

МПК: B21D 11/06

Мітки: кроку, калібрування, спіралей, шнеків, пристрій

Текст:

...пристрою для калібрування спіралей шнеків по кроку, шляхом здійснення регулювання кроку спіралі, що забезпечує зменшення часу на переналадку пристрою і підвищує продуктивність праці. , ' Покладене завдання досягається за рахунок того, що в пристрої для калібрування спіралей шнеків по кроку, що містить нерухомий корпус в шліцевій втулці якого розміщений шліцевий вал з нерухомим клином, згідно винаходу вводиться те, що на основі...

Номер патенту: 32016

Опубліковано: 15.12.2000

Автор: Геник Ігор Степанович

МПК: F16D 43/00

Мітки: муфта, шнекова, запобіжна

Текст:

...вал із закріпленим на ньому пружнім гвинтовим ребром, згідно винаходу вводиться те, що пружне гвинтове ребро в поперечному перетині виконане прямокутним, більша сторона якого розташована паралельно до осі обертання муфти причому довжина робочої частини пружного гвинтового ребра виконана змінною. Запобіжна шнекова муфта зображена на фігурі . . Шнекова запобіжна муфта містить ведену півмуфту 1, яка має можлвість зачеплення із пружним...
