Пристрій для фіксації черепа

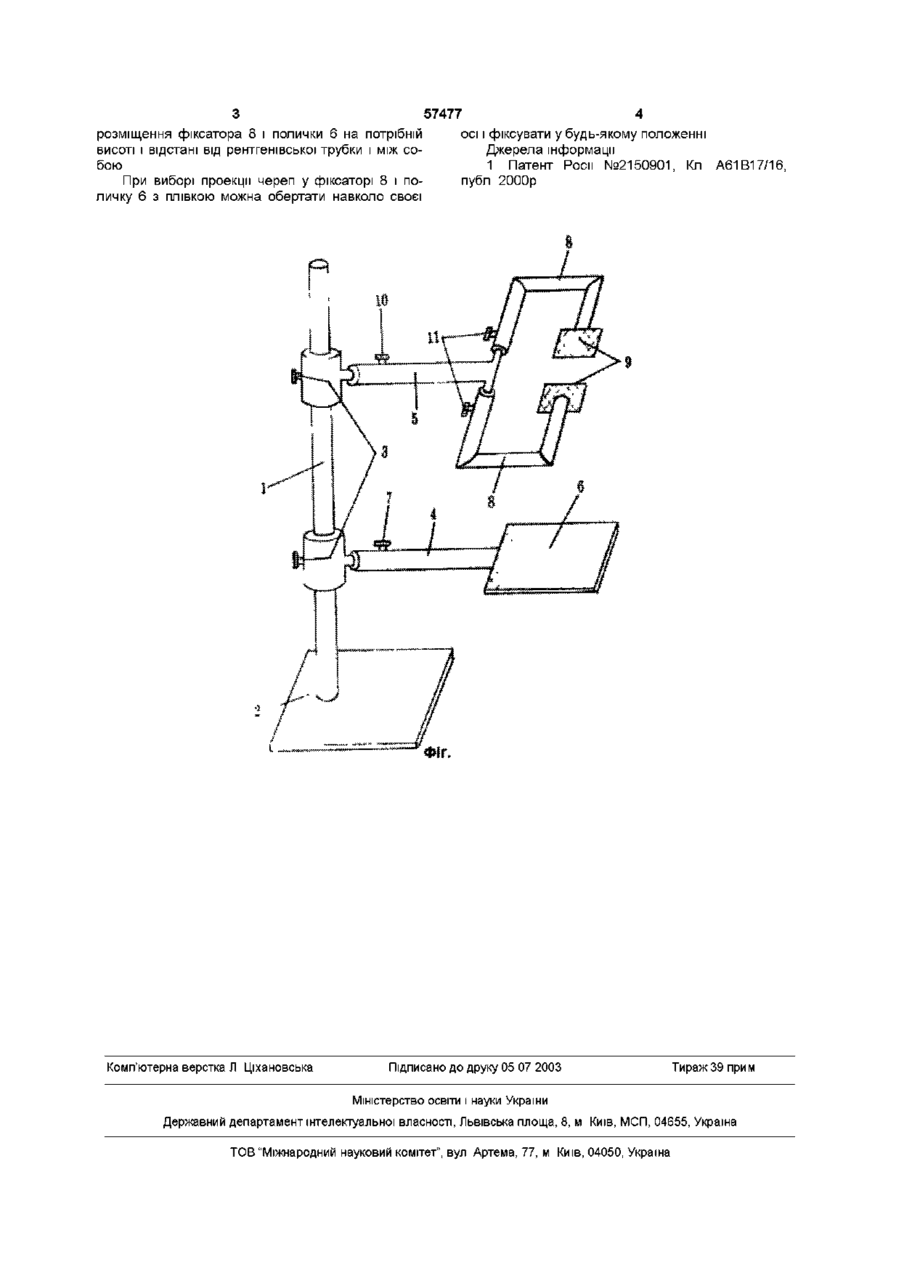

Пристрій для фіксації черепа, що містить фіксатор з затискачами, який відрізняється тим, що додатково містить поличку для плівки, фіксатор та поличка для плівки прикріплені до тримачів, причому фіксатор прикріплений до тримача гвинтами з можливістю регулювання відстані між затискачами, тримачі фіксатора та полички для плівки з'єднані гвинтами зі штативом на підставці Винахід стосується медицини, зокрема нормальної анатомії та рентгенології і може бути використаний для рентгенографічного дослідження черепа в цілому та окремих його компонентів Відомий пристрій для фіксації черепа [1], який складається з фіксатора з двома затискачами Він використовується в нейрохірурги і травматології для забезпечення фіксації кісткових елементів черепа після трепанації і при заміщенні дефекту, проте не може бути використаний для фіксації черепа з метою його рентгенологічного дослідження, оскільки не може забезпечити тривалу надійну фіксацію об'єкта дослідження та рентгенівської плівки, а також їх співвідношення з рентгенівським апаратом в заданій проекції В основу винаходу поставлено завдання, шляхом зміни конструкції пристрою забезпечити можливість фіксації черепа для його рентгенологічного дослідження Поставлене завдання досягається тим, що пристрій для фіксації черепа, який містить фіксатор з затискачами, згідно з винаходом, додатково містить поличку для плівки, фіксатор та поличка для плівки прикріплені до тримачів, причому фіксатор прикріплений до тримача гвинтами з можливістю регулювання відстані між затискачами, тримачі фіксатора та полички для плівки з'єднані гвинтами зі штативом на підставці Завдяки наявності у запропонованому пристрої полички для плівки, фіксатора з можливістю регулювання відстані між затискачами та штативу, на якому кріпляться тримачі фіксатора та полички для плівки, дослідник має можливість при проведенні рентгенологічного дослідження здійснювати фіксацію черепа в найбільш інформативній проекції, уникаючи накладки тіней кісткових елементів, що є особливо важливим при вивченні складних кісткових структур черепа, таких як щелепові кістки та кістки основи черепа На рисунку зображений пристрій для фіксації черепа Пристрій містить штатив 1 з підставкою 2, на якому гвинтами 3 прикріплені два тримачі 4, 5, з можливістю регулювання їх висоти та обертання навколо осі штатива Тримач 4, розміщений у нижній частині штатива, утримує поличку для плівки 6 і містить гвинт 7, для обертання полички навколо власної осі та регулювання відстані від штатива Тримач 5, розміщений у верхній частині штатива, утримує фіксатор 8 з затискачами 9 і містить гвинт 10 для обертання фіксатора навколо власної осі та регулювання відстані від штатива Фіксатор 8 прикріплений до тримача гвинтами 11 з можливістю регулювання відстані між затискачами Пристрій працює таким чином Череп фіксують у фіксаторі 8 за допомогою затискачів 9 і гвинтів 11 Користуючись гвинтом 10 на тримачі 5, фіксатор 8 з черепом встановлюють у потрібному положенні Рентгенівську плівку розміщують на поличці 6 За допомогою гвинта 7 на тримачі 4 поличку 6 орієнтують під необхідним кутом Гвинти 3 - регулятори висоти, що кріплять тримачі 4 і 5 до штатива 1, забезпечують 1 ю 57477 розміщення фіксатора 8 і полички 6 на потрібній висоті і відстані від рентгенівської трубки і між собою При виборі проекції череп у фіксаторі 8 і поличку 6 з плівкою можна обертати навколо своєї Комп'ютерна верстка Л Ціхановська осі і фіксувати у будь-якому положенні Джерела інформації 1 Патент Роси №2150901, Кл публ 2000р Підписано до друку 05 07 2003 А61В17/16, Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
