Формула / Реферат

1. Міні-ферма для кролів, що включає скомпоновані в батареї клітки для кролів з системою годівлі і водороздавання та продовгуваті похилі корита під рядами кліток, що служать для збору екскрементів і мають біля нижнього їх кінця випускний патрубок з вивантажувальною трубою та розташований над іншим кінцем корита закріплений на клітці пристрій для змивання екскрементів у вигляді бачка з водою, яка відрізняється тим, що пристрій включає бачок з водою у вигляді змивного бачка до унітаза, який містить сам бачок, з'єднаний з водопроводом впускний патрубок для води, поплавок з клапаном регулювання рівня води, випускний патрубок з запірним клапаном, причому як запірний клапан служить кран-трійник, встановлений на випускному патрубку, який після крана розділений на дві труби, випускні кінці яких розміщені біля дна корит і направлені в сторону випускних патрубків корит.

2. Міні-ферма за п. 1, яка відрізняється тим, що до нижньої частини бачка приєднані труби водороздавання в клітках.

Текст

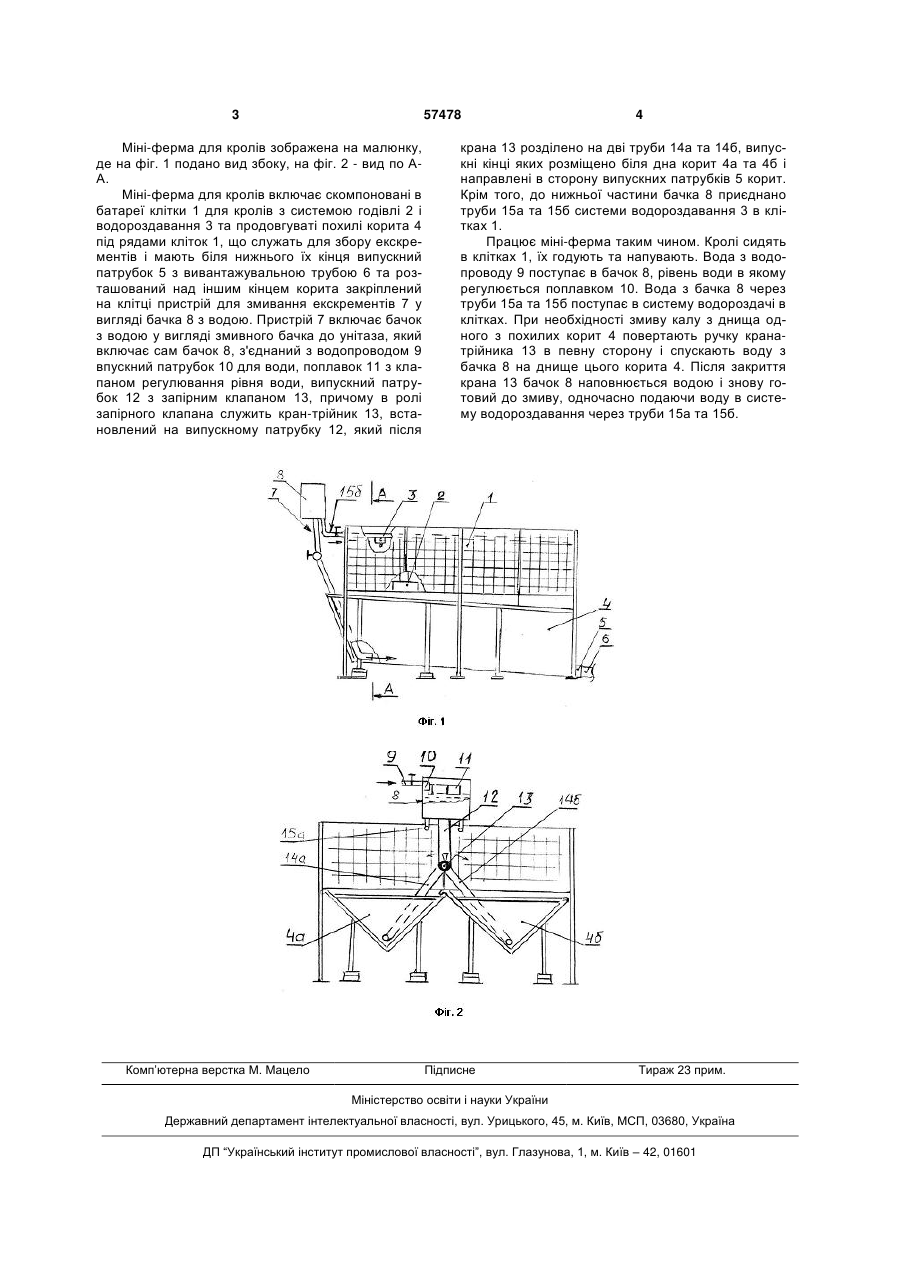

1. Міні-ферма для кролів, що включає скомпоновані в батареї клітки для кролів з системою годівлі і водороздавання та продовгуваті похилі корита під рядами кліток, що служать для збору екскрементів і мають біля нижнього їх кінця випускний патрубок з вивантажувальною трубою та розташований над іншим кінцем корита закріплений 3 57478 Міні-ферма для кролів зображена на малюнку, де на фіг. 1 подано вид збоку, на фіг. 2 - вид по АА. Міні-ферма для кролів включає скомпоновані в батареї клітки 1 для кролів з системою годівлі 2 і водороздавання 3 та продовгуваті похилі корита 4 під рядами кліток 1, що служать для збору екскрементів і мають біля нижнього їх кінця випускний патрубок 5 з вивантажувальною трубою 6 та розташований над іншим кінцем корита закріплений на клітці пристрій для змивання екскрементів 7 у вигляді бачка 8 з водою. Пристрій 7 включає бачок з водою у вигляді змивного бачка до унітаза, який включає сам бачок 8, з'єднаний з водопроводом 9 впускний патрубок 10 для води, поплавок 11 з клапаном регулювання рівня води, випускний патрубок 12 з запірним клапаном 13, причому в ролі запірного клапана служить кран-трійник 13, встановлений на випускному патрубку 12, який після Комп’ютерна верстка М. Мацело 4 крана 13 розділено на дві труби 14а та 14б, випускні кінці яких розміщено біля дна корит 4а та 4б і направлені в сторону випускних патрубків 5 корит. Крім того, до нижньої частини бачка 8 приєднано труби 15а та 15б системи водороздавання 3 в клітках 1. Працює міні-ферма таким чином. Кролі сидять в клітках 1, їх годують та напувають. Вода з водопроводу 9 поступає в бачок 8, рівень води в якому регулюється поплавком 10. Вода з бачка 8 через труби 15а та 15б поступає в систему водороздачі в клітках. При необхідності змиву калу з днища одного з похилих корит 4 повертають ручку кранатрійника 13 в певну сторону і спускають воду з бачка 8 на днище цього корита 4. Після закриття крана 13 бачок 8 наповнюється водою і знову готовий до змиву, одночасно подаючи воду в систему водороздавання через труби 15а та 15б. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Rabbit minifarm

Автори англійською

Deshko Vitalii Ivanovych, Tkach Viktor Vasyliovych, Tkach Vitalii Vasyliovych, Bratishko Viacheslav Viacheslavovych, Savenko Mykola Nychyporovych

Назва патенту російською

Мини-ферма для кроликов

Автори російською

Дешко Виталий Иванович, Ткач Виктор Васильевич, Ткач Виталий Васильевич, Братишко Вячеслав Вячеславович, Савенко Николай Никифорович

МПК / Мітки

МПК: A01K 1/02

Мітки: кролів, міні-ферма
