Торпеда для вибухової обробки пласта

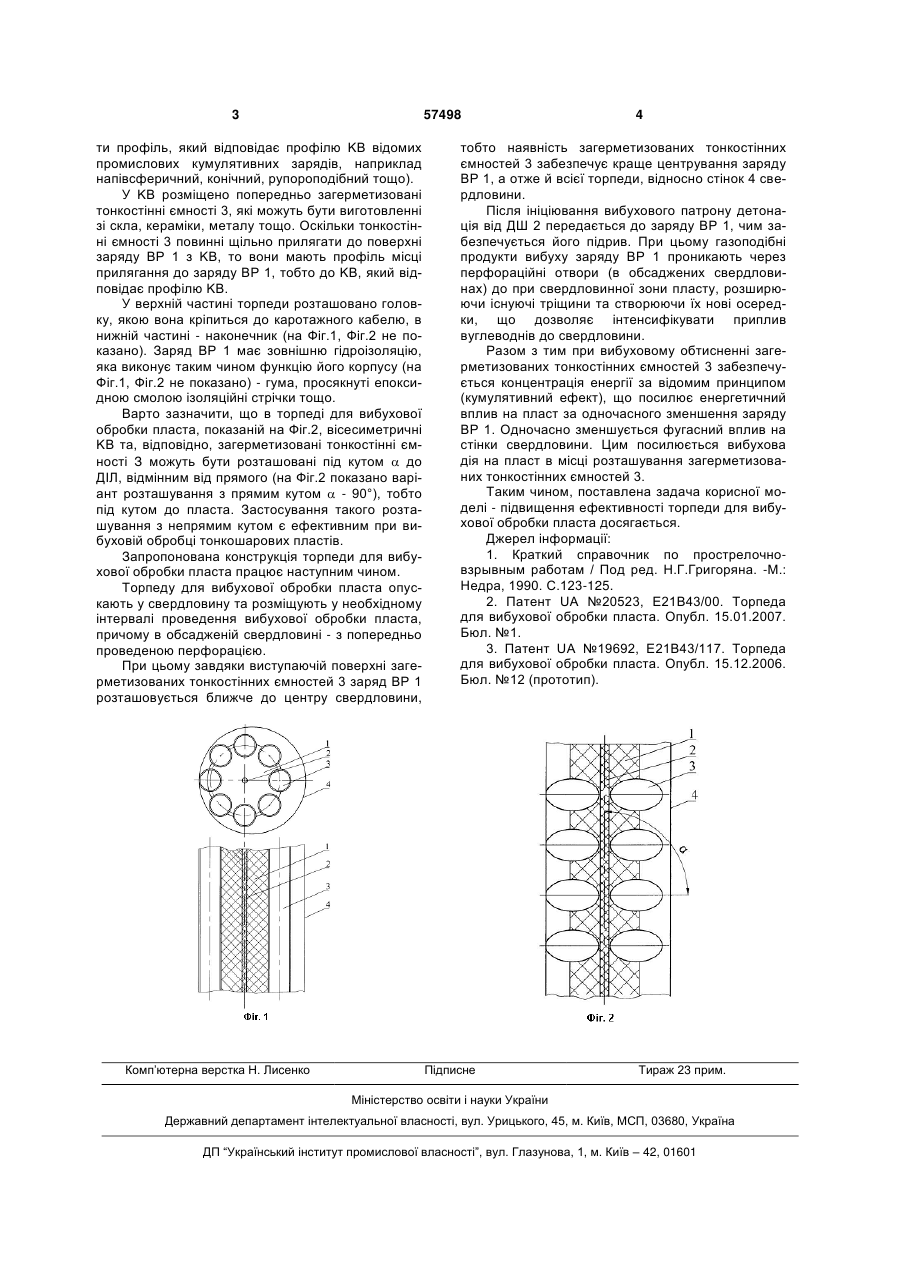

Торпеда для вибухової обробки пласта, що містить корпус, наконечник, заряд вибухової речовини, яка відрізняється тим, що зовнішня поверхня заряду вибухової речовини, через центральну вісь симетрії якого проходить детонуючий шнур, має лінійні або вісесиметричні кумулятивні виїмки, в яких розміщено загерметизовані тонкостінні ємності, профіль яких у місці прилягання до заряду вибухової речовини відповідає профілю кумулятивних виїмок. (19) (21) u201012702 (22) 26.10.2010 (24) 25.02.2011 (46) 25.02.2011, Бюл.№ 4, 2011 р. (72) ГОШОВСЬКИЙ СЕРГІЙ ВОЛОДИМИРОВИЧ, ВОЙТЕНКО ЮРІЙ ІВАНОВИЧ, ДРАЧУК ОЛЕКСАНДР ГРИГОРОВИЧ (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ГЕОЛОГОРОЗВІДУВАЛЬНИЙ ІНСТИТУТ 3 57498 ти профіль, який відповідає профілю KB відомих промислових кумулятивних зарядів, наприклад напівсферичний, конічний, рупороподібний тощо). У KB розміщено попередньо загерметизовані тонкостінні ємності 3, які можуть бути виготовленні зі скла, кераміки, металу тощо. Оскільки тонкостінні ємності 3 повинні щільно прилягати до поверхні заряду ВР 1 з KB, то вони мають профіль місці прилягання до заряду ВР 1, тобто до KB, який відповідає профілю KB. У верхній частині торпеди розташовано головку, якою вона кріпиться до каротажного кабелю, в нижній частині - наконечник (на Фіг.1, Фіг.2 не показано). Заряд ВР 1 має зовнішню гідроізоляцію, яка виконує таким чином функцію його корпусу (на Фіг.1, Фіг.2 не показано) - гума, просякнуті епоксидною смолою ізоляційні стрічки тощо. Варто зазначити, що в торпеді для вибухової обробки пласта, показаній на Фіг.2, вісесиметричні KB та, відповідно, загерметизовані тонкостінні ємності З можуть бути розташовані під кутом  до ДІЛ, відмінним від прямого (на Фіг.2 показано варіант розташування з прямим кутом  - 90°), тобто під кутом до пласта. Застосування такого розташування з непрямим кутом є ефективним при вибуховій обробці тонкошарових пластів. Запропонована конструкція торпеди для вибухової обробки пласта працює наступним чином. Торпеду для вибухової обробки пласта опускають у свердловину та розміщують у необхідному інтервалі проведення вибухової обробки пласта, причому в обсадженій свердловині - з попередньо проведеною перфорацією. При цьому завдяки виступаючій поверхні загерметизованих тонкостінних ємностей 3 заряд ВР 1 розташовується ближче до центру свердловини, Комп’ютерна верстка Н. Лиcенко 4 тобто наявність загерметизованих тонкостінних ємностей 3 забезпечує краще центрування заряду ВР 1, а отже й всієї торпеди, відносно стінок 4 свердловини. Після ініціювання вибухового патрону детонація від ДШ 2 передається до заряду ВР 1, чим забезпечується його підрив. При цьому газоподібні продукти вибуху заряду ВР 1 проникають через перфораційні отвори (в обсаджених свердловинах) до при свердловинної зони пласту, розширюючи існуючі тріщини та створюючи їх нові осередки, що дозволяє інтенсифікувати приплив вуглеводнів до свердловини. Разом з тим при вибуховому обтисненні загерметизованих тонкостінних ємностей 3 забезпечується концентрація енергії за відомим принципом (кумулятивний ефект), що посилює енергетичний вплив на пласт за одночасного зменшення заряду ВР 1. Одночасно зменшується фугасний вплив на стінки свердловини. Цим посилюється вибухова дія на пласт в місці розташування загерметизованих тонкостінних ємностей 3. Таким чином, поставлена задача корисної моделі - підвищення ефективності торпеди для вибухової обробки пласта досягається. Джерел інформації: 1. Краткий справочник по прострелочновзрывным работам / Под ред. Н.Г.Григоряна. -М.: Недра, 1990. С.123-125. 2. Патент UA №20523, Е21В43/00. Торпеда для вибухової обробки пласта. Опубл. 15.01.2007. Бюл. №1. 3. Патент UA №19692, Е21В43/117. Торпеда для вибухової обробки пласта. Опубл. 15.12.2006. Бюл. №12 (прототип). Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
