Мастило для просочування органічного осердя сталевих канатів

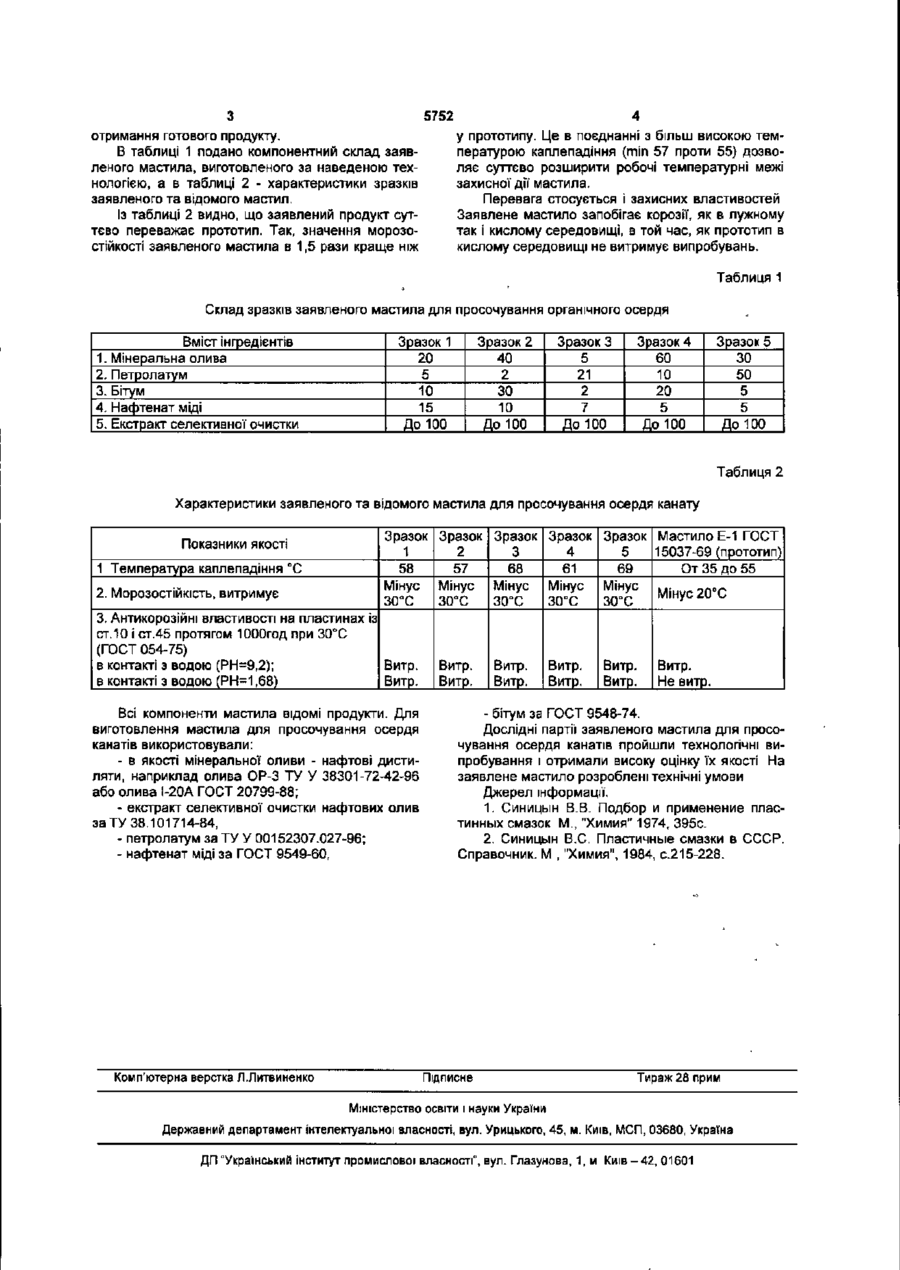

Мастило для просочування органічного осердя сталевих канатів, що містить екстракт селекти вної очистки нафтових дистилятів, мінеральну оливу, петролатум, нафтенат міді, яке відрізняється тим, що додатково містить бітум при такому співвідношенні компонентів, мас. %• мінеральна олива 5-60 петролатум 2-50 бітум 2-30 нафтенат міді 5-15 екстракт селективної очистки нафтових дистилятів решта. Корисна модель відноситься до нафтопереробної галузі, а саме до мастильних матеріалів і стосується компонентного складу мастила, яке може використовуватись для просочування органічного осердя сталевих канатів в процесі їх виготовлення. Основне призначення мастила для просочування осердя - запобігання гниттю органічного осердя. Одночасно мастило повинно мати високі захисні властивості що до металу, тому що в процесі експлуатації канату мастило для просочування витискається з осердя і стає додатковим засобом захисту канату від корозії. В даний час находять використання відомі мастила для просочування осердя канатів: Е-1 [1], Е86 [2], Е-9 [2] та ін. Але вони не задовольняють сучасних вимог і характеризуються незадовільними захисними властивостями, а саме мають недостатню антикорозійну дію. Найбільш близьким аналогом за технічною суттю і досягаемому результату є мастило для просочування органічного осердя канатів Е-1. До його складу входять - нафтенат міді, сірка, суміш нігролу зимового і нафтового церезину: мас. % нафтенат міді 10 сірка З суміш нігролу зимового і нафтового церезину у співвідношенні 6,5:2,5 до 100 Це мастило має суттєві недоліки, які перешкоджають одержанню очікуваного результату, а саме1 - незадовільний захист канату від корозії в умовах контакту з агресивними середовищами В основу корисної моделі поставлено задачу створення мастила для просочування осердя канату шляхом підбору такого компонентного складу, який здатний забезпечити більш високі захисні властивості в агресивних умовах експлуатації" канатів. Поставлена задача досягається тим, що мастило, для просочування осердя канату, яке виготовлене на основі екстракту селективної очистки нафтових дистилятів, мінеральну оливу, петролатум, нафтенат міді, додатково містить бітум, при такому співвідношенні компонентів , мас.%: мінеральна олива 5-60 петролатум 2-50 бітум 2-30 нафтенат міді 5-15 екстракт селективної очистки нафтових дистилятів до 100. Використання в складі мастила для просочування осердя канатів бітуму, а також кількісний вміст інгредієнтів, які входять до композиції, згідно об'єму патентних вимог, дозволяють отримати раніше недосяжний технічний результат, а саме підвищити антикорозійні властивості мастила. Заявлене мастило готують окремими етапами: Перший етап В мішалку завантажують бітум, екстракт нафтенат міді і перемішують при температурі 11О-І2О°С протягом 1-2 годин до повного розчинення компонентів. Другий етап. До готової суміші додають мінеральну оливу та петролатум, перемішують суміш при температурі 120-130°С протягом 1-2 годин до CM ю ІП 5752 отримання готового продукту. В таблиці 1 подано компонентний склад заявленого мастила, виготовленого за наведеною технологією, а в таблиці 2 - характеристики зразків заявленого та відомого мастил. Із таблиці 2 видно, що заявлений продукт суттєво переважає прототип. Так, значення морозостійкості заявленого мастила в 1,5 рази краще ніж 4 у прототипу. Це в поєднанні з більш високою температурою каплепадіння (min 57 проти 55) дозволяє суттєво розширити робочі температурні межі захисної дії мастила. Перевага стосується і захисних властивостей Заявлене мастило запобігає корозії, як в лужному так і кислому середовищі, в той час, як прототип в кислому середовищі не витримує випробувань. Таблиця 1 Склад зразків заявленого мастила для просочування органічного осердя Вміст інгредієнтів 1. Мінеральна олива 2. Петролатум 3. Бітум 4. Нафтенат міді 5. Екстракт селективної очистки Зразок 1 20 5 10 15 До 100 Зразок 2 40 2 ЗО 10 До 100 Зразок 3 5 21 2 7 До 100 Зразок 4 60 10 20 5 До 100 Зразок 5 ЗО 50 5 5 До 100 Таблиця 2 Характеристики заявленого та відомого мастила для просочування осердя канату Показники якості 1 Температура каплепадіння °С 2. Морозостійкість, витримує Зразок Зразок Зразок Зразок Зразок Мастило Е-1 ГОСТ 1 2 4 15037-69 (прототип) 3 5 58 57 61 69 От 35 до 55 68 Мінус Мінус Мінус Мінус Мінус Мінус 20°С 30°С 30°С 30°С зо-с 30°С 3. Антикорозійні властивості на пластинах із ст.10 і ст.45 протягом ЮООгод при 30°С (ГОСТ 054-75) в контакті з водою (РН=9,2); Витр. в контакті з водою (РН=1,68) Витр. Всі компоненти мастила відомі продукти. Для виготовлення мастила для просочування осердя канатів використовували: - в якості мінеральної оливи - нафтові дистиляти, наприклад олива ОР-3 ТУ У 38301-72-42-96 або олива І-20А ГОСТ 20799-88; - екстракт селективної очистки нафтових олив за ТУ 38.101714-84, - петролатум за ТУ У 00152307.027-96; - нафтенат міді за ГОСТ 9549-60, Комп'ютерна верстка Л.Литвиненко Витр. Витр. Витр. Витр. Витр. Витр. Витр. Витр. Витр. Не витр. - бітум за ГОСТ 9548-74. Дослідні партії заявленого мастила для просочування осердя канатів пройшли технологічні випробування і отримали високу оцінку їх якості На заявлене мастило розроблені технічні умови Джерел інформації. 1. Синицын В.В. Подбор и применение пластинных смазок М., "Химия" 1974, 395с. 2. Синицын B.C. Пластичные смазки в СССР. Справочник. М , "Химия", 1984, с.215-228. Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
