Фільтр для очистки рідин

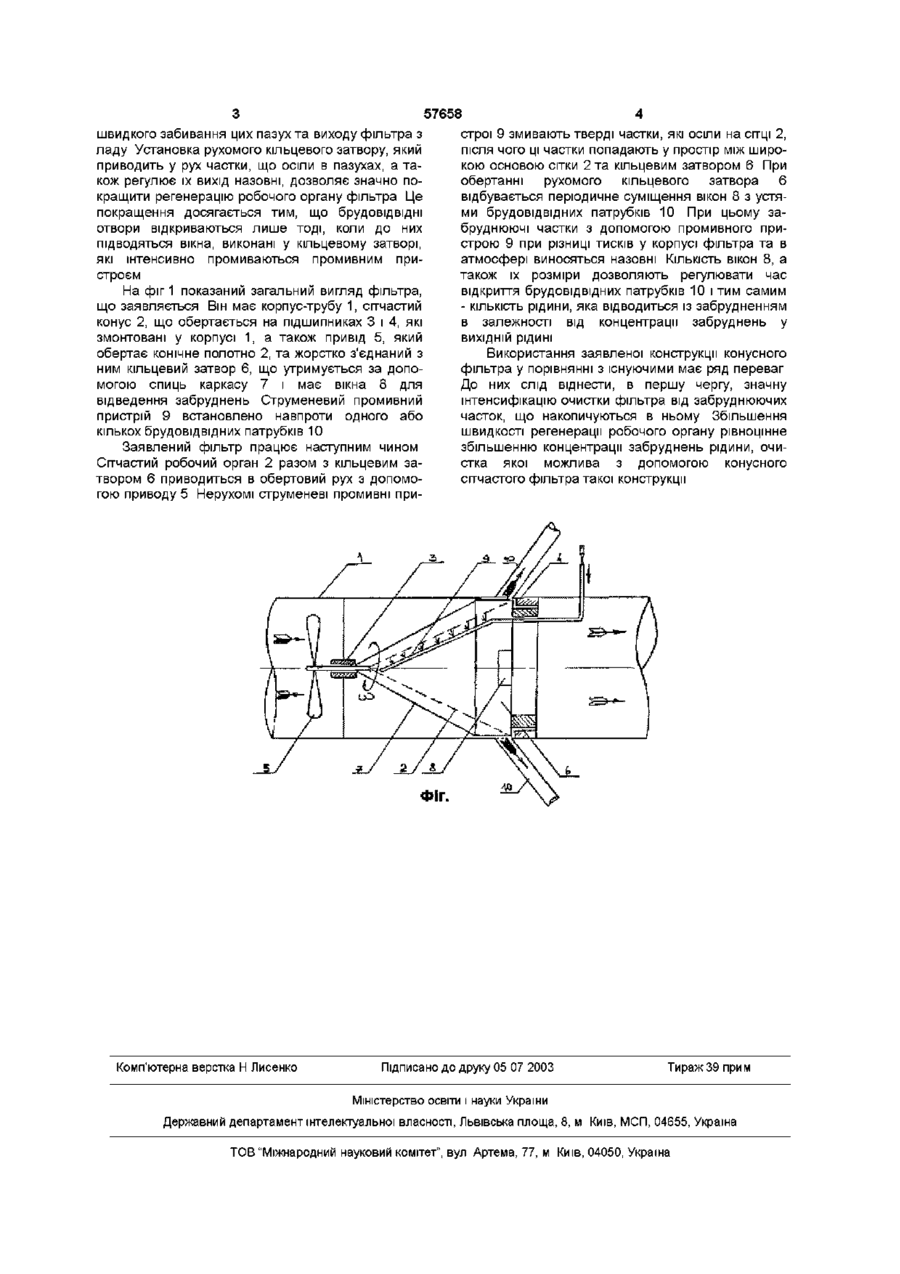

Фільтр, що містить робочий орган у вигляді сітчастого конусного полотна, промивний пристрій та брудовідвідний тракт, який відрізняється тим, що промивний пристрій фільтра оснащено рухомим кільцевим затвором, жорстко з'єднаним із сітчастим полотном но, вилкоподібний перфорований промивний пристрій, який обертається, а також брудовідвідний тракт, що бере початок біля широкої основи сітчастого конуса Очистка сітки фільтра від забруднюючих часток в такій конструкції відбувається складно з причини того, що частки інтенсивно накопичуються у вузьких пазухах між широкою основою конуса та корпусом фільтра Збільшення КІЛЬКОСТІ ВІКОН бру довід від ного тракту призводить до збільшення КІЛЬКОСТІ води, яка втрачається разом із відведеними частками Завданням винаходу є збільшення здатності очисного пристрою транспортувати забруднення в пазухах між основою робочого органу і корпусом Завдання досягається тим, що промивний пристрій оснащено рухомим кільцевим затвором, який дозволяє періодично відкривати отвори бруДОВІДВІДНОГО тракту Внаслідок того, що кільцевий затвор обертається разом з конусною сіткою, забруднення, які потрапили у вузькі пазухи між корпусом фільтра та широкою основою конуса, залишаються на кільцевому затворі і рухаються разом з ним При цьому накопичені тут частки разом з кільцевим затвором підводяться безпосередньо до вікон брудовідвідного тракту, і змиваються з причини наявності перепаду тиску у конусі фільтра та зовні (у атмосфері) Тобто, кільцевий затвор служить транспортуючим елементом для забруднених часток, що призводить до швидкого очищення фільтра Таким чином, у конструкціях конусних фільтрів тверді забруднюючі частки накопичуються у вузьких пазухах фільтра між його корпусом та широкою основою конуса, що призводить до 00 ю (О ю 57658 швидкого забивання цих пазух та виходу фільтра з строї 9 змивають тверді частки, які осіли на СІТЦІ 2, ладу Установка рухомого кільцевого затвору, який після чого ці частки попадають у простір між широприводить у рух частки, що осіли в пазухах, а такою основою сітки 2 та кільцевим затвором 6 При кож регулює їх вихід назовні, дозволяє значно пообертанні рухомого кільцевого затвора 6 кращити регенерацію робочого органу фільтра Це відбувається періодичне суміщення вікон 8 з устяпокращення досягається тим, що брудовідвідні ми брудовідвідних патрубків 10 При цьому заотвори відкриваються лише тоді, коли до них бруднюючі частки з допомогою промивного припідводяться вікна, виконані у кільцевому затворі, строю 9 при різниці тисків у корпусі фільтра та в які інтенсивно промиваються промивним приатмосфері виносяться назовні КІЛЬКІСТЬ ВІКОН 8, а строєм також їх розміри дозволяють регулювати час відкриття брудовідвідних патрубків 10 і тим самим На фіг 1 показаний загальний вигляд фільтра, - КІЛЬКІСТЬ рідини, яка відводиться із забрудненням що заявляється Він має корпус-трубу 1, сітчастий в залежності від концентрації забруднень у конус 2, що обертається на підшипниках 3 і 4, які ВИХІДНІЙ рідині змонтовані у корпусі 1, а також привід 5, який обертає конічне полотно 2, та жорстко з'єднаний з Використання заявленої конструкції конусного ним кільцевий затвор 6, що утримується за допофільтра у порівнянні з існуючими має ряд переваг могою спиць каркасу 7 і має вікна 8 для До них слід віднести, в першу чергу, значну відведення забруднень Струменевий промивний інтенсифікацію очистки фільтра від забруднюючих пристрій 9 встановлено навпроти одного або часток, що накопичуються в ньому Збільшення кількох брудовідвідних патрубків 10 швидкості регенерації робочого органу рівноцінне збільшенню концентрації забруднень рідини, очиЗаявлений фільтр працює наступним чином стка якої можлива з допомогою конусного Сітчастий робочий орган 2 разом з кільцевим засітчастого фільтра такої конструкції твором 6 приводиться в обертовий рух з допомогою приводу 5 Нерухомі струменеві промивні при ФІГ. Комп'ютерна верстка Н Лисенко Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
