Трифазна електроенергетична система змінного струму

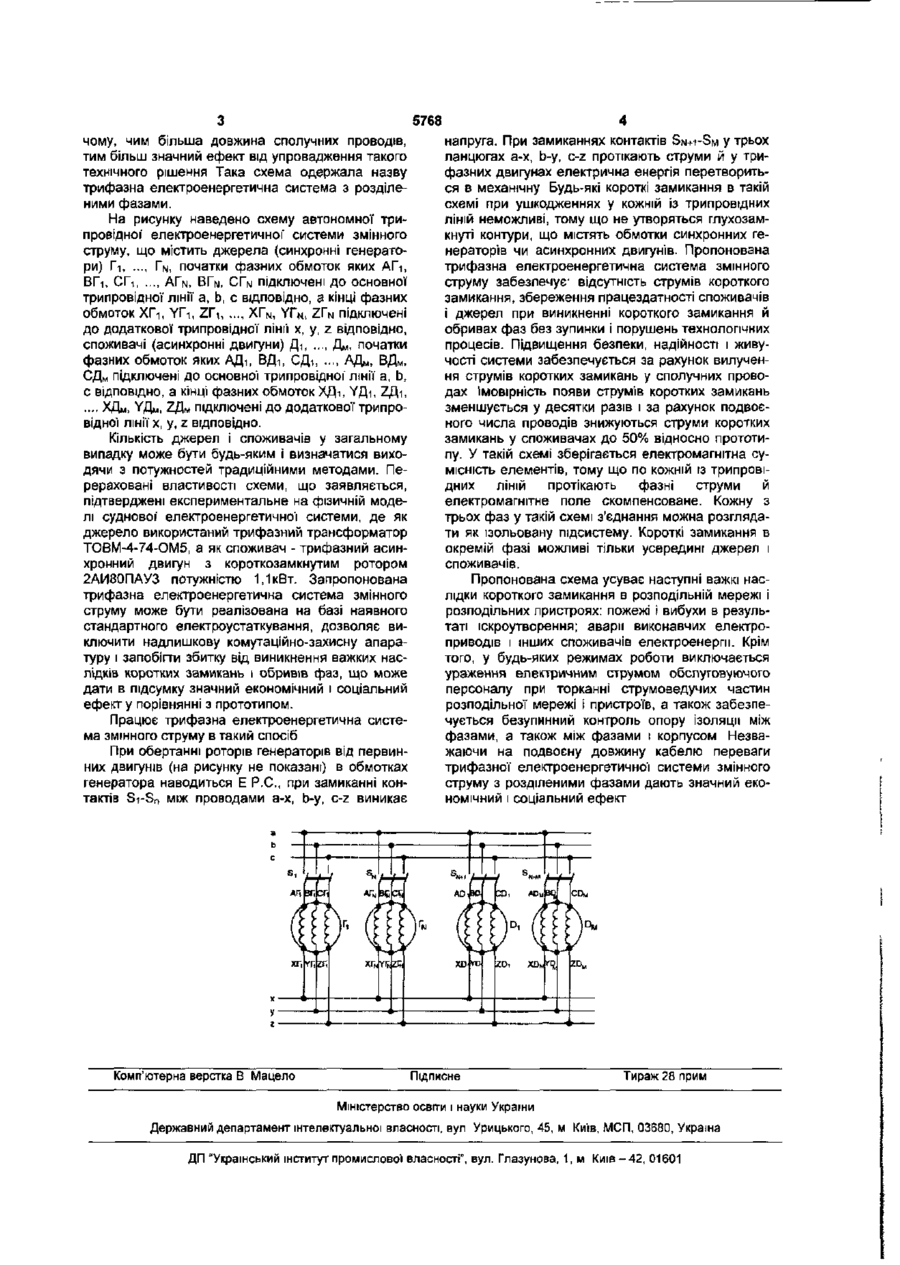

Трифазна електроенергетична система змінного струму, що містить джерела і споживачі електроенергії, початки обмоток яких пофазно підключені до основної трипровідної лінії, яка відрізняється тим, що кінці обмоток джерел і споживачів пофазно підключені до додаткової трипровідної лінії, віддаленої в просторі від основної трипровідної лінії. Корисна модель відноситься до автономних електроенергетичних систем змінного струму і може бути використаний на транспорті, наприклад на суднах, і в інших галузях техніки, особливо вибухонебезпечних і пожежонебезпечних, наприклад у шахтах. Відомо про електроенергетичну систему змінного струму, що містить два синхронних генератори, статорні обмотки яких одними кінцями з'єднані послідовно, до інших кінців одного з генераторів підключений один з кінців навантаження, інший кінець навантаження підключений до других КІНЦІВ іншого генератора. Між кінцями послідовно з'єднаних генераторів пофазно включене друге навантаження (див ас, СРСР №1156193, HO2J3/46, БИ №18, 1955). У такій системі виключаються надструми і зберігаються незмінними напруги у всіх точках схеми при будь-яких видах коротких замикань і міжфазних ушкоджень Особливістю цієї схеми є те, що структура жорстко задана, тому що вимагає обов'язкового послідовного з'єднання рівного числа джерел і навантажень при чергованому навперемінному їхньому з'єднанні Це, по-перше, різко знижує надійність системи: при виході з ладу одного з елементів втрачає працездатність уся система. По-друге, така схема не може мати широкого застосування в електротехнічних системах змінного струму, де обов'язкова наявність загальної лінії, що забезпечує паралельне підключення джерел і споживачів до розподільної мережі на єдину напругу для всіх компонентів електротехнічної системи. Відомо про трифазну електроенергетичну систему змінного струму М О. Доліво-Добровольского, що містить джерела і споживачі з фазними обмотками, з'єднаними в зірку чи трикутник, і трипровщну лінію передачі електроенергії'. У такій електро енергетичній системі є значні ударні струми при коротких замиканнях, істотне зниження напруги на навантаженні в режимі короткого замикання, важкі режими роботи трифазних асинхронних двигунів у режимі однофазного обриву фази, ураження електричним струмом обслуговуючого персоналу у випадку дотику до струмоведучих елементів системи. Ставиться задача удосконалення трифазної електроенергетичної системи змінного струму, у якій використання додаткової трипровідної лінії дозволяє вилучити струми короткого замикання, що підвищує живучість, надійність і безпеку системи. Поставлена задача вирішується тим, що у відомій трифазній електроенергетичній системі змінного струму, що містить джерела і споживачі електроенергії, зв'язані трипровідною лінією, до основної трипровідної лінії пофазно підключені початки фазних обмоток джерел і споживачів, а кінці фазних обмоток джерел І споживачів пофазно підключені до додаткової трипровідної лінії, віддаленої в просторі від основної трипровідної лінії. У такій схемі з додатковою трипровідною лінією забезпечується гальванічна розв'язка усіх фаз, що виключає можливість виникнення режимів короткого замикання при будь-яких видах міжфазних ушкоджень і замикань між фазами і корпусом у кожній із трипровідних ліній розподільної мережі Зберігається працездатність споживачів при обривах одного проводу трипровідної лінії, причому при обриві одного проводу можливий прямий пуск асинхронного двигуна. Підвищення безпеки, надійності і живучості системи забезпечується за рахунок вилучення струмів коротких замикань у сполучних проводах у десятки разів і знижує струми коротких замикань у споживачях до 50%. При 00 CD Ю 5768 чому, чим більша довжина сполучних проводів, напруга. При замиканнях контактів SN+1-SM у трьох тим більш значний ефект від упровадження такого ланцюгах а-х, b-y, c-z протікають струми й у тритехнічного рішення Така схема одержала назву фазних двигунах електрична енергія перетворитьтрифазна електроенергетична система з розділеся в механічну Будь-які короткі замикання в такій ними фазами. схемі при ушкодженнях у кожній із трипровідних ліній неможливі, тому що не утворяться глухозамНа рисунку наведено схему автономної трикнуті контури, що містять обмотки синхронних гепровідної електроенергетичної системи змінного нераторів чи асинхронних двигунів. Пропонована струму, що містить джерела (синхронні генератотрифазна електроенергетична система змінного ри) П TN, початки фазних обмоток яких АП, струму забезпечує1 відсутність струмів короткого ВПі, СП, ..., APN, BFN, CFN підключені до основної замикання, збереження працездатності споживачів три провідної лінії а, Ь, с відповідно, а кінці фазних і джерел при виникненні короткого замикання й обмоток ХП, Yl~i, Zl~i, ..., XFN, YFN, Z F N підключені обривах фаз без зупинки і порушень технологічних до додаткової трипровідної лінії х, у, z відповідно, процесів. Підвищення безпеки, надійності і живуспоживачі (асинхронні двигуни) Ді Д м , початки чості системи забезпечується за рахунок вилученфазних обмоток яких АДі, ВДі, СДі, ..., АДМ, ВДМ, ня струмів коротких замикань у сполучних провоСДм підключені до основної трипровідної лінії а, Ь, дах Імовірність появи струмів коротких замикань с відповідно, а кінці фазних обмоток ХДі, УДі, 2Д-\, зменшується у десятки разів і за рахунок подвоє.... ХДм, УДМ, ІДМ підключені до додаткової трипроного числа проводів знижуються струми коротких відної лінії х, у, z відповідно. замикань у споживачах до 50% відносно прототиКількість джерел і споживачів у загальному пу. У такій схемі зберігається електромагнітна сувипадку може бути будь-яким і визначатися вихомісність елементів, тому що по кожній із трипровідячи з потужностей традиційними методами. Педних ліній протікають фазні струми й рераховані властивості схеми, що заявляється, електромагнітне поле скомпенсоване. Кожну з підтверджені експериментальне на фізичній модетрьох фаз у такій схемі з'єднання можна розглядалі суднової' електроенергетичної системи, де як ти як ізольовану підсистему. Короткі замикання в джерело використаний трифазний трансформатор окремій фазі можливі тільки усередині джерел і ТОВМ-4-74-ОМ5, а як споживач - трифазний асинспоживачів. хронний двигун з короткозамкнутим ротором 2АИ80ПАУЗ потужністю 1,1 кВт. Запропонована Пропонована схема усуває наступні важкі настрифазна електроенергетична система змінного лідки короткого замикання в розподільній мережі і струму може бути реалізована на базі наявного розподільних пристроях: пожежі і вибухи в резульстандартного електроустаткування, дозволяє витаті іскроутворення; аварії виконавчих електроключити надлишкову комутаційно-захисну апараприводів і інших споживачів електроенергії. Крім туру і запобігти збитку від виникнення важких настого, у будь-яких режимах роботи виключається лідків коротких замикань І обривів фаз, що може ураження електричним струмом обслуговуючого дати в підсумку значний економічний і соціальний персоналу при торканні струмоведучих частин ефект у порівнянні з прототипом. розподільної мережі І пристроїв, а також забезпечується безупинний контроль опору ізоляції між Працює трифазна електроенергетична систефазами, а також між фазами і корпусом Незвама змінного струму в такий спосіб жаючи на подвоєну довжину кабелю переваги При обертанні роторів генераторів від первинтрифазної електроенергетичної системи змінного них двигунів (на рисунку не показані) в обмотках струму з розділеними фазами дають значний екогенератора наводиться Е Р.С., при замиканні конномічний і соціальний ефект тактів Si-S n між проводами а-х, b-y, c-z виникає Комп'ютерна верстка В Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелеістуальної власності, вул Урицького, 45, м Ки'їв, МСП, 03580, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
