Спосіб захисту металевої поверхні від абразивного зносу і корозії

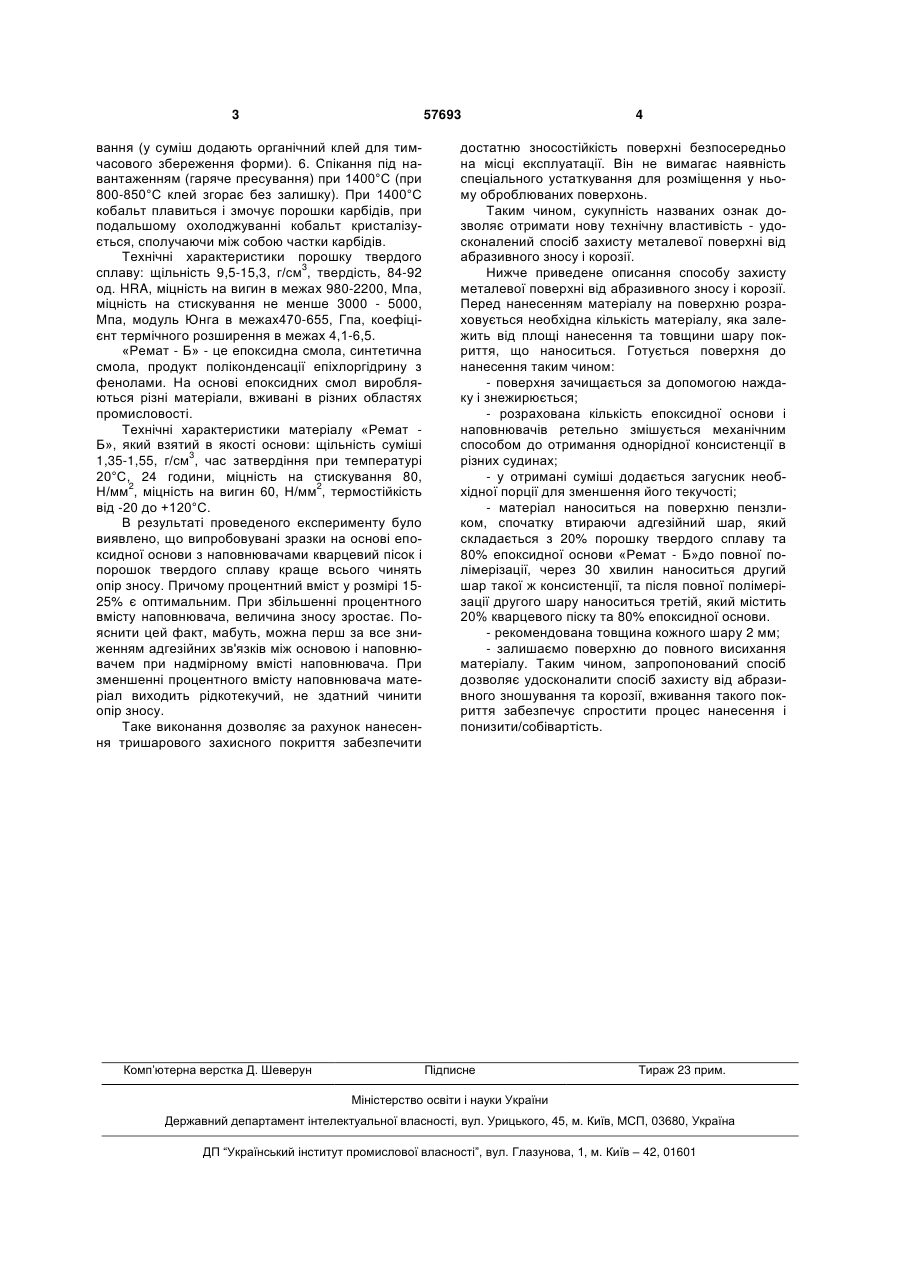

Спосіб захисту металевої поверхні від абразивного зносу і корозії, який включає зачистку по 3 57693 вання (у суміш додають органічний клей для тимчасового збереження форми). 6. Спікання під навантаженням (гаряче пресування) при 1400°С (при 800-850°С клей згорає без залишку). При 1400°С кобальт плавиться і змочує порошки карбідів, при подальшому охолоджуванні кобальт кристалізується, сполучаючи між собою частки карбідів. Технічні характеристики порошку твердого сплаву: щільність 9,5-15,3, г/см3, твердість, 84-92 од. HRA, міцність на вигин в межах 980-2200, Мпа, міцність на стискування не менше 3000 - 5000, Мпа, модуль Юнга в межах470-655, Гпа, коефіцієнт термічного розширення в межах 4,1-6,5. «Ремат - Б» - це епоксидна смола, синтетична смола, продукт поліконденсації епіхлоргідрину з фенолами. На основі епоксидних смол виробляються різні матеріали, вживані в різних областях промисловості. Технічні характеристики матеріалу «Ремат Б», який взятий в якості основи: щільність суміші 1,35-1,55, г/см3, час затвердіння при температурі 20°С, 24 години, міцність на стискування 80, Н/мм2, міцність на вигин 60, Н/мм2, термостійкість від -20 до +120°С. В результаті проведеного експерименту було виявлено, що випробовувані зразки на основі епоксидної основи з наповнювачами кварцевий пісок і порошок твердого сплаву краще всього чинять опір зносу. Причому процентний вміст у розмірі 1525% є оптимальним. При збільшенні процентного вмісту наповнювача, величина зносу зростає. Пояснити цей факт, мабуть, можна перш за все зниженням адгезійних зв'язків між основою і наповнювачем при надмірному вмісті наповнювача. При зменшенні процентного вмісту наповнювача матеріал виходить рідкотекучий, не здатний чинити опір зносу. Таке виконання дозволяє за рахунок нанесення тришарового захисного покриття забезпечити Комп’ютерна верстка Д. Шеверун 4 достатню зносостійкість поверхні безпосередньо на місці експлуатації. Він не вимагає наявність спеціального устаткування для розміщення у ньому оброблюваних поверхонь. Таким чином, сукупність названих ознак дозволяє отримати нову технічну властивість - удосконалений спосіб захисту металевої поверхні від абразивного зносу і корозії. Нижче приведене описання способу захисту металевої поверхні від абразивного зносу і корозії. Перед нанесенням матеріалу на поверхню розраховується необхідна кількість матеріалу, яка залежить від площі нанесення та товщини шару покриття, що наноситься. Готується поверхня до нанесення таким чином: - поверхня зачищається за допомогою наждаку і знежирюється; - розрахована кількість епоксидної основи і наповнювачів ретельно змішується механічним способом до отримання однорідної консистенції в різних судинах; - у отримані суміші додається загусник необхідної порції для зменшення його текучості; - матеріал наноситься на поверхню пензликом, спочатку втираючи адгезійний шар, який складається з 20% порошку твердого сплаву та 80% епоксидної основи «Ремат - Б»до повної полімерізації, через 30 хвилин наноситься другий шар такої ж консистенції, та після повної полімерізації другого шару наноситься третій, який містить 20% кварцевого піску та 80% епоксидної основи. - рекомендована товщина кожного шару 2 мм; - залишаємо поверхню до повного висихання матеріалу. Таким чином, запропонований спосіб дозволяє удосконалити спосіб захисту від абразивного зношування та корозії, вживання такого покриття забезпечує спростити процес нанесення і понизити/собівартість. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
