Пристрій для моделювання сигналів, що виникають при пластичній деформації земної кори

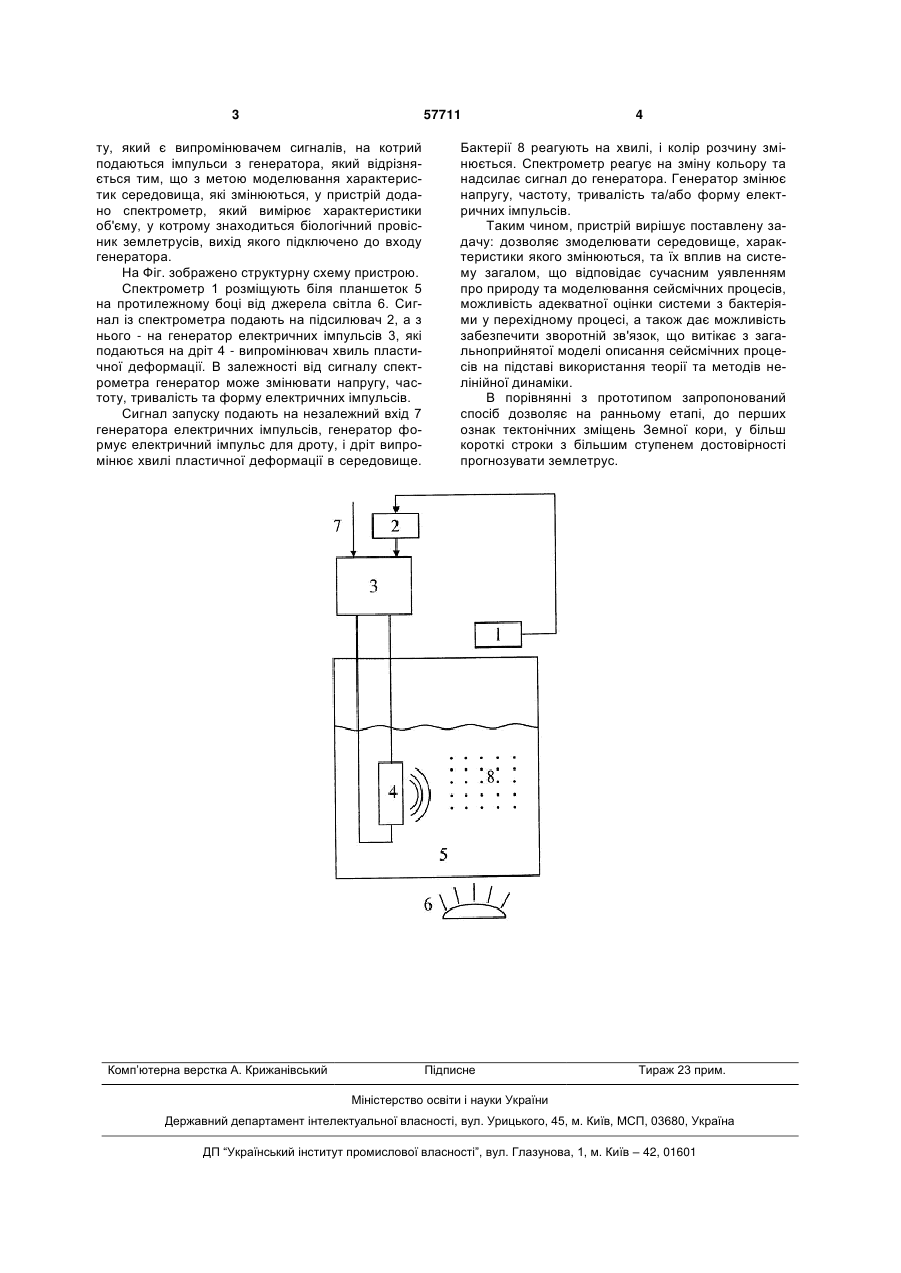

Пристрій для моделювання сигналів, що виникають при пластичній деформації земної кори, сприйманих біологічними провісниками землетрусів, що складається з генератора електричних імпульсів, дроту, який є випромінювачем сигналів, на котрий подаються імпульси з генератора, який відрізняється тим, що з метою моделювання характеристик середовища, які змінюються, у пристрій додано спектрометр, який вимірює характеристики об'єму, у котрому знаходиться біологічний провісник землетрусів, вихід якого підключено до входу генератора. (19) (21) u201009804 (22) 06.08.2010 (24) 10.03.2011 (46) 10.03.2011, Бюл.№ 5, 2011 р. (72) ДРОЗДОВА ВІКТОРІЯ ВАЛЕНТИНІВНА, КОНІКОВ ЄВГЕН ГЕОРГІЙОВИЧ, КРЕМЕНЧУЦЬКА МАРГАРИТА КОСТЯНТИНІВНА, ЛЕБЕДЄВА ТЕТЯНА МИКОЛАЇВНА, РЕНЬГА ВАДИМ РОМАНОВИЧ (73) ОДЕСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ І.І. МЕЧНИКОВА 3 57711 ту, який є випромінювачем сигналів, на котрий подаються імпульси з генератора, який відрізняється тим, що з метою моделювання характеристик середовища, які змінюються, у пристрій додано спектрометр, який вимірює характеристики об'єму, у котрому знаходиться біологічний провісник землетрусів, вихід якого підключено до входу генератора. На Фіг. зображено структурну схему пристрою. Спектрометр 1 розміщують біля планшеток 5 на протилежному боці від джерела світла 6. Сигнал із спектрометра подають на підсилювач 2, а з нього - на генератор електричних імпульсів 3, які подаються на дріт 4 - випромінювач хвиль пластичної деформації. В залежності від сигналу спектрометра генератор може змінювати напругу, частоту, тривалість та форму електричних імпульсів. Сигнал запуску подають на незалежний вхід 7 генератора електричних імпульсів, генератор формує електричний імпульс для дроту, і дріт випромінює хвилі пластичної деформації в середовище. Комп’ютерна верстка А. Крижанівський 4 Бактерії 8 реагують на хвилі, і колір розчину змінюється. Спектрометр реагує на зміну кольору та надсилає сигнал до генератора. Генератор змінює напругу, частоту, тривалість та/або форму електричних імпульсів. Таким чином, пристрій вирішує поставлену задачу: дозволяє змоделювати середовище, характеристики якого змінюються, та їх вплив на систему загалом, що відповідає сучасним уявленням про природу та моделювання сейсмічних процесів, можливість адекватної оцінки системи з бактеріями у перехідному процесі, а також дає можливість забезпечити зворотній зв'язок, що витікає з загальноприйнятої моделі описання сейсмічних процесів на підставі використання теорії та методів нелінійної динаміки. В порівнянні з прототипом запропонований спосіб дозволяє на ранньому етапі, до перших ознак тектонічних зміщень Земної кори, у більш короткі строки з більшим ступенем достовірності прогнозувати землетрус. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
