Спосіб визначення рівня звукового тиску джерела шуму

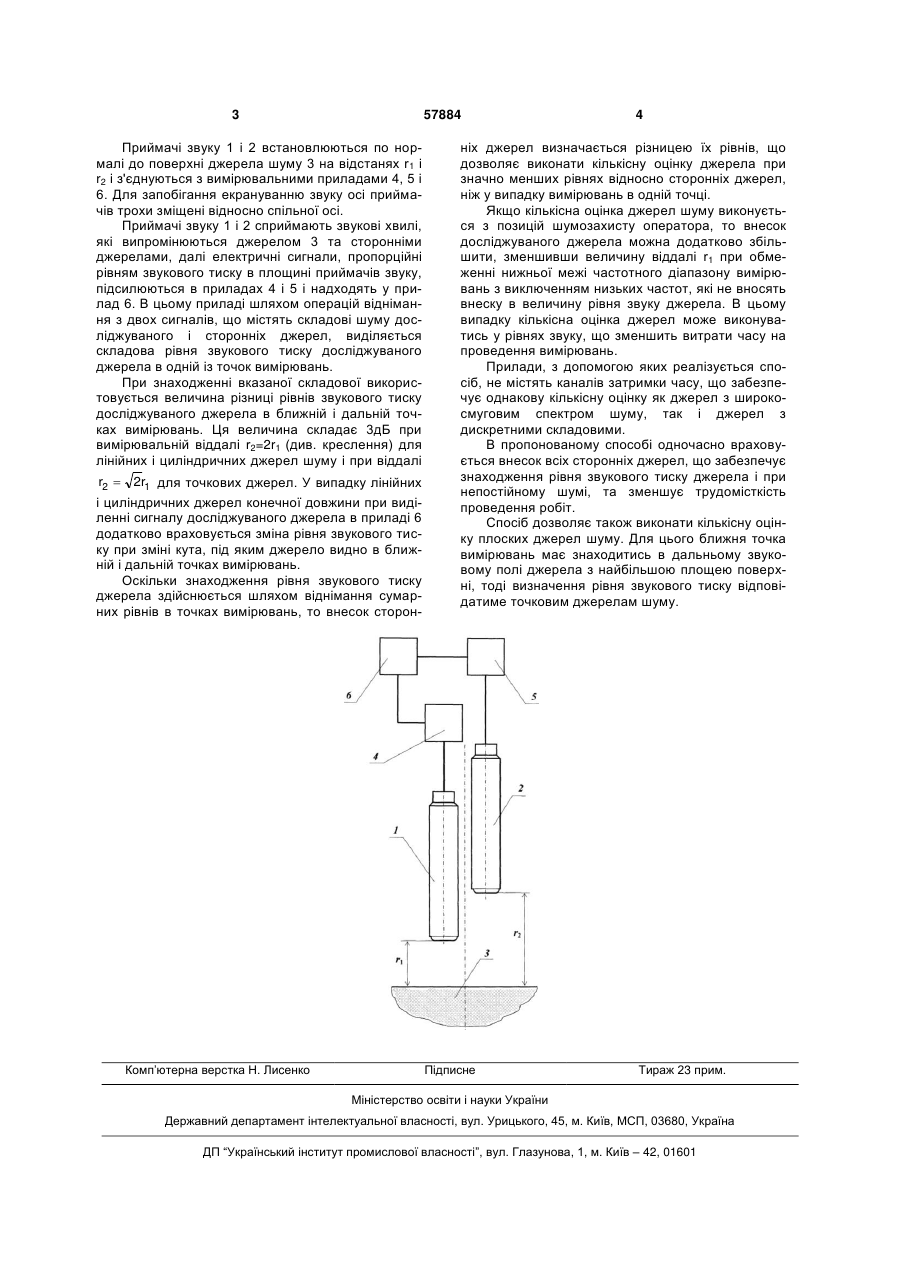

Спосіб визначення рівня звукового тиску джерела шуму, що включає вимірювання рівнів звуко 3 57884 Приймачі звуку 1 і 2 встановлюються по нормалі до поверхні джерела шуму 3 на відстанях r1 і r2 і з'єднуються з вимірювальними приладами 4, 5 і 6. Для запобігання екрануванню звуку осі приймачів трохи зміщені відносно спільної осі. Приймачі звуку 1 і 2 сприймають звукові хвилі, які випромінюються джерелом 3 та сторонніми джерелами, далі електричні сигнали, пропорційні рівням звукового тиску в площині приймачів звуку, підсилюються в приладах 4 і 5 і надходять у прилад 6. В цьому приладі шляхом операцій віднімання з двох сигналів, що містять складові шуму досліджуваного і сторонніх джерел, виділяється складова рівня звукового тиску досліджуваного джерела в одній із точок вимірювань. При знаходженні вказаної складової використовується величина різниці рівнів звукового тиску досліджуваного джерела в ближній і дальній точках вимірювань. Ця величина складає 3дБ при вимірювальній віддалі r2=2r1 (див. креслення) для лінійних і циліндричних джерел шуму і при віддалі r2  2r1 для точкових джерел. У випадку лінійних і циліндричних джерел конечної довжини при виділенні сигналу досліджуваного джерела в приладі 6 додатково враховується зміна рівня звукового тиску при зміні кута, під яким джерело видно в ближній і дальній точках вимірювань. Оскільки знаходження рівня звукового тиску джерела здійснюється шляхом віднімання сумарних рівнів в точках вимірювань, то внесок сторон Комп’ютерна верстка Н. Лиcенко 4 ніх джерел визначається різницею їх рівнів, що дозволяє виконати кількісну оцінку джерела при значно менших рівнях відносно сторонніх джерел, ніж у випадку вимірювань в одній точці. Якщо кількісна оцінка джерел шуму виконується з позицій шумозахисту оператора, то внесок досліджуваного джерела можна додатково збільшити, зменшивши величину віддалі r1 при обмеженні нижньої межі частотного діапазону вимірювань з виключенням низьких частот, які не вносять внеску в величину рівня звуку джерела. В цьому випадку кількісна оцінка джерел може виконуватись у рівнях звуку, що зменшить витрати часу на проведення вимірювань. Прилади, з допомогою яких реалізується спосіб, не містять каналів затримки часу, що забезпечує однакову кількісну оцінку як джерел з широкосмуговим спектром шуму, так і джерел з дискретними складовими. В пропонованому способі одночасно враховується внесок всіх сторонніх джерел, що забезпечує знаходження рівня звукового тиску джерела і при непостійному шумі, та зменшує трудомісткість проведення робіт. Спосіб дозволяє також виконати кількісну оцінку плоских джерел шуму. Для цього ближня точка вимірювань має знаходитись в дальньому звуковому полі джерела з найбільшою площею поверхні, тоді визначення рівня звукового тиску відповідатиме точковим джерелам шуму. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
