Спосіб визначення інтенсивності звуку на поверхні джерела шуму

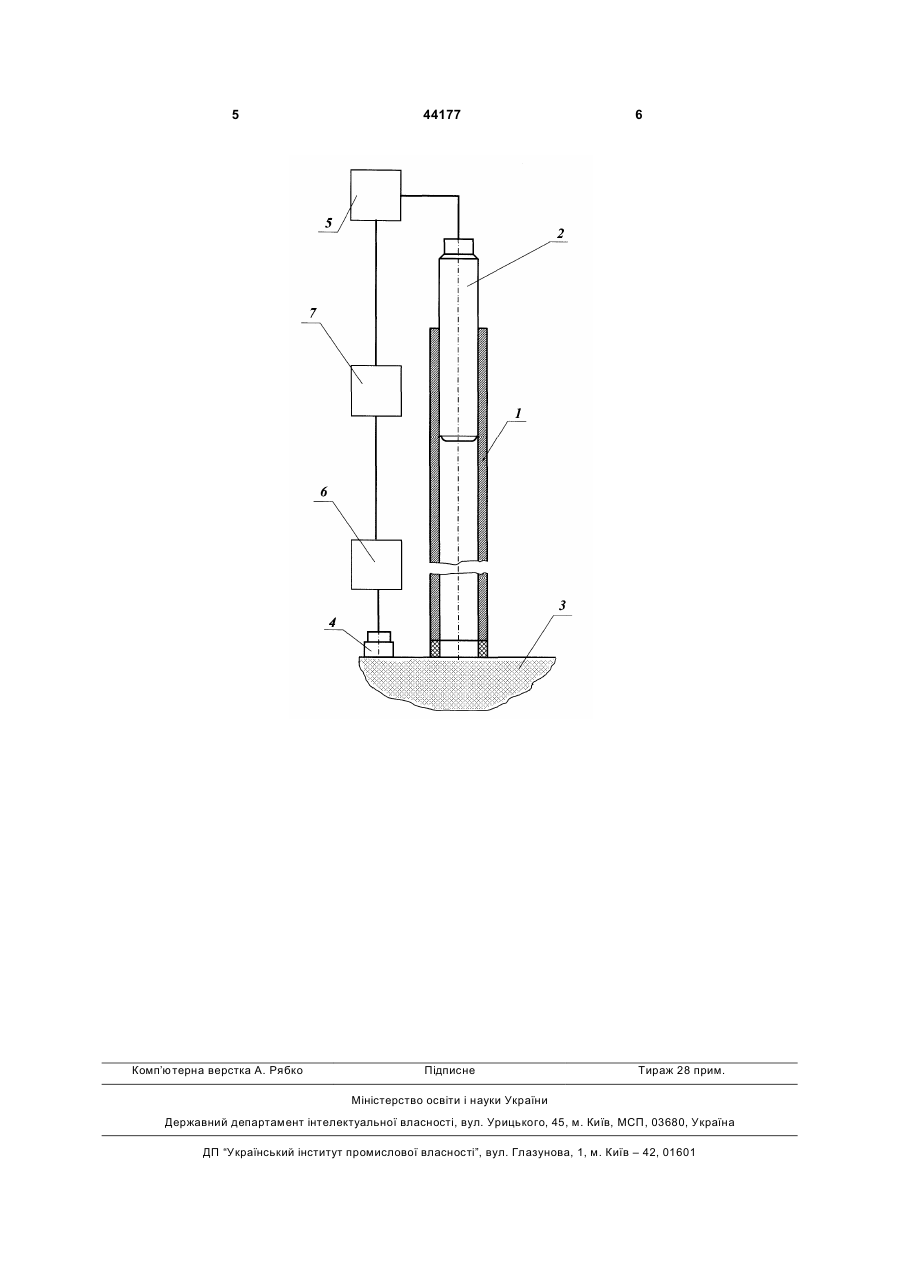

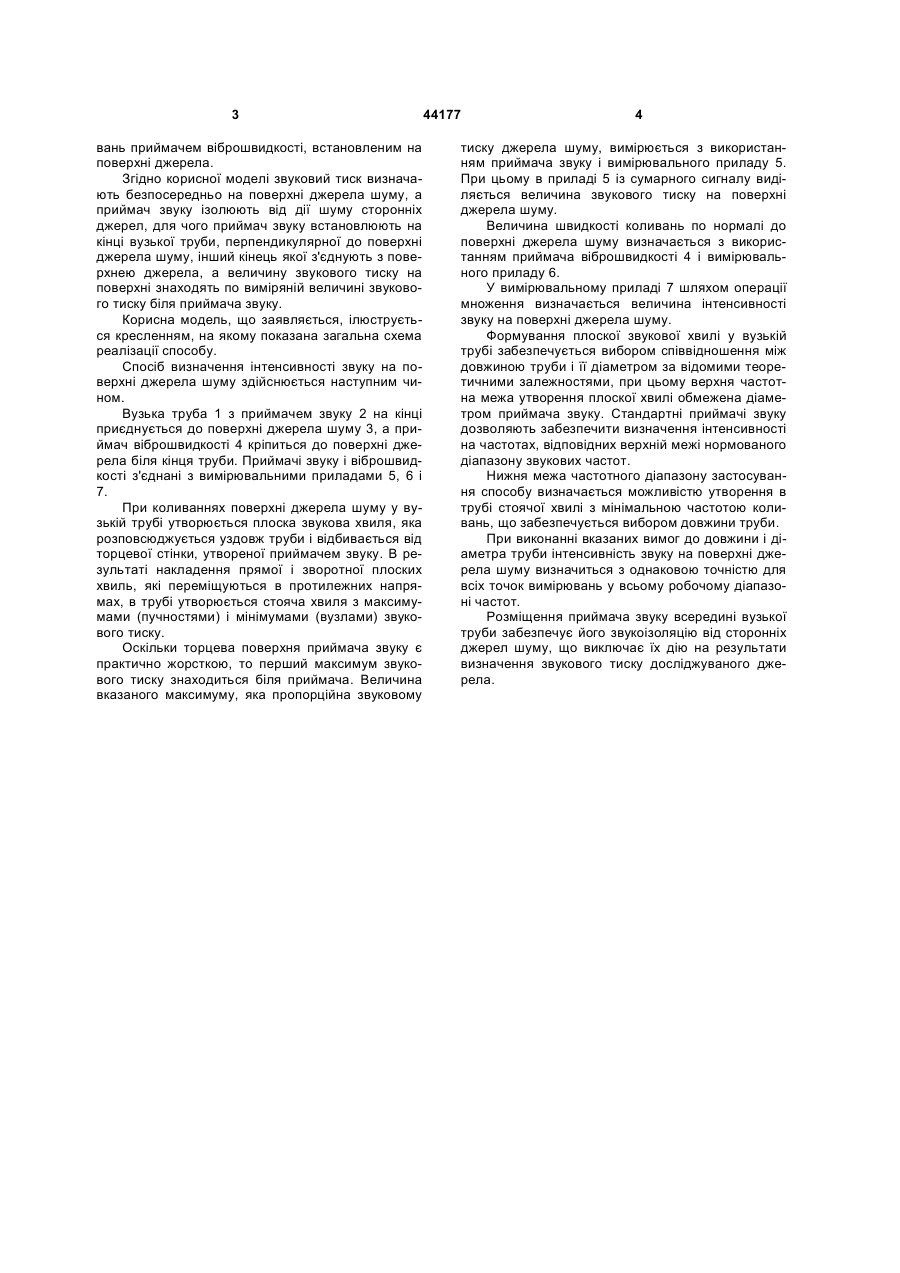

Спосіб визначення інтенсивності звуку на поверхні джерела шуму, що включає вимірювання звукового тиску приймачем звуку і швидкості коливань приймачем віброшвидкості, встановленим на 3 вань приймачем віброшвидкості, встановленим на поверхні джерела. Згідно корисної моделі звуковий тиск визначають безпосередньо на поверхні джерела шуму, а приймач звуку ізолюють від дії шуму сторонніх джерел, для чого приймач звуку встановлюють на кінці вузької труби, перпендикулярної до поверхні джерела шуму, інший кінець якої з'єднують з поверхнею джерела, а величину звукового тиску на поверхні знаходять по виміряній величині звукового тиску біля приймача звуку. Корисна модель, що заявляється, ілюструється кресленням, на якому показана загальна схема реалізації способу. Спосіб визначення інтенсивності звуку на поверхні джерела шуму здійснюється наступним чином. Вузька труба 1 з приймачем звуку 2 на кінці приєднується до поверхні джерела шуму 3, а приймач віброшвидкості 4 кріпиться до поверхні джерела біля кінця труби. Приймачі звуку і віброшвидкості з'єднані з вимірювальними приладами 5, 6 і 7. При коливаннях поверхні джерела шуму у вузькій трубі утворюється плоска звукова хвиля, яка розповсюджується уздовж труби і відбивається від торцевої стінки, утвореної приймачем звуку. В результаті накладення прямої і зворотної плоских хвиль, які переміщуються в протилежних напрямах, в трубі утворюється стояча хвиля з максимумами (пучностями) і мінімумами (вузлами) звукового тиску. Оскільки торцева поверхня приймача звуку є практично жорсткою, то перший максимум звукового тиску знаходиться біля приймача. Величина вказаного максимуму, яка пропорційна звуковому 44177 4 тиску джерела шуму, вимірюється з використанням приймача звуку і вимірювального приладу 5. При цьому в приладі 5 із сумарного сигналу виділяється величина звукового тиску на поверхні джерела шуму. Величина швидкості коливань по нормалі до поверхні джерела шуму визначається з використанням приймача віброшвидкості 4 і вимірювального приладу 6. У вимірювальному приладі 7 шляхом операції множення визначається величина інтенсивності звуку на поверхні джерела шуму. Формування плоскої звукової хвилі у вузькій трубі забезпечується вибором співвідношення між довжиною труби і її діаметром за відомими теоретичними залежностями, при цьому верхня частотна межа утворення плоскої хвилі обмежена діаметром приймача звуку. Стандартні приймачі звуку дозволяють забезпечити визначення інтенсивності на частотах, відповідних верхній межі нормованого діапазону звукових частот. Нижня межа частотного діапазону застосування способу визначається можливістю утворення в трубі стоячої хвилі з мінімальною частотою коливань, що забезпечується вибором довжини труби. При виконанні вказаних вимог до довжини і діаметра труби інтенсивність звуку на поверхні джерела шуму визначиться з однаковою точністю для всіх точок вимірювань у всьому робочому діапазоні частот. Розміщення приймача звуку всередині вузької труби забезпечує його звукоізоляцію від сторонніх джерел шуму, що виключає їх дію на результати визначення звукового тиску досліджуваного джерела. 5 Комп’ютерна верстка А. Рябко 44177 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
