Пневматичний аератор-змішувач
Номер патенту: 57941
Опубліковано: 25.03.2011
Формула / Реферат
Пневматичний аератор-змішувач, що складається з роздільних патрубків для подачі газу та робочої рідини, корпусу, втулки(ок) з пористого матеріалу, до якої(их) приєднаний конус і випускної насадки для виводу газорідинної суміші до очисного резервуара у вигляді струменя, який відрізняється тим, що до однієї або декількох втулок з пористого або перфорованого матеріалу під'єднаний патрубок(ки) для подачі рідкого(их) чи газоподібного(их) хімічного(их) реагенту(ів), до якого(яких) з вихідного кінця приєднана роздільна шайба, а вхідний(і) кінець(і) якого проходить(ять) крізь стінку патрубка для подачі газу, та який(які) встановлений(і) співвісно патрубку для подачі газу.
Текст

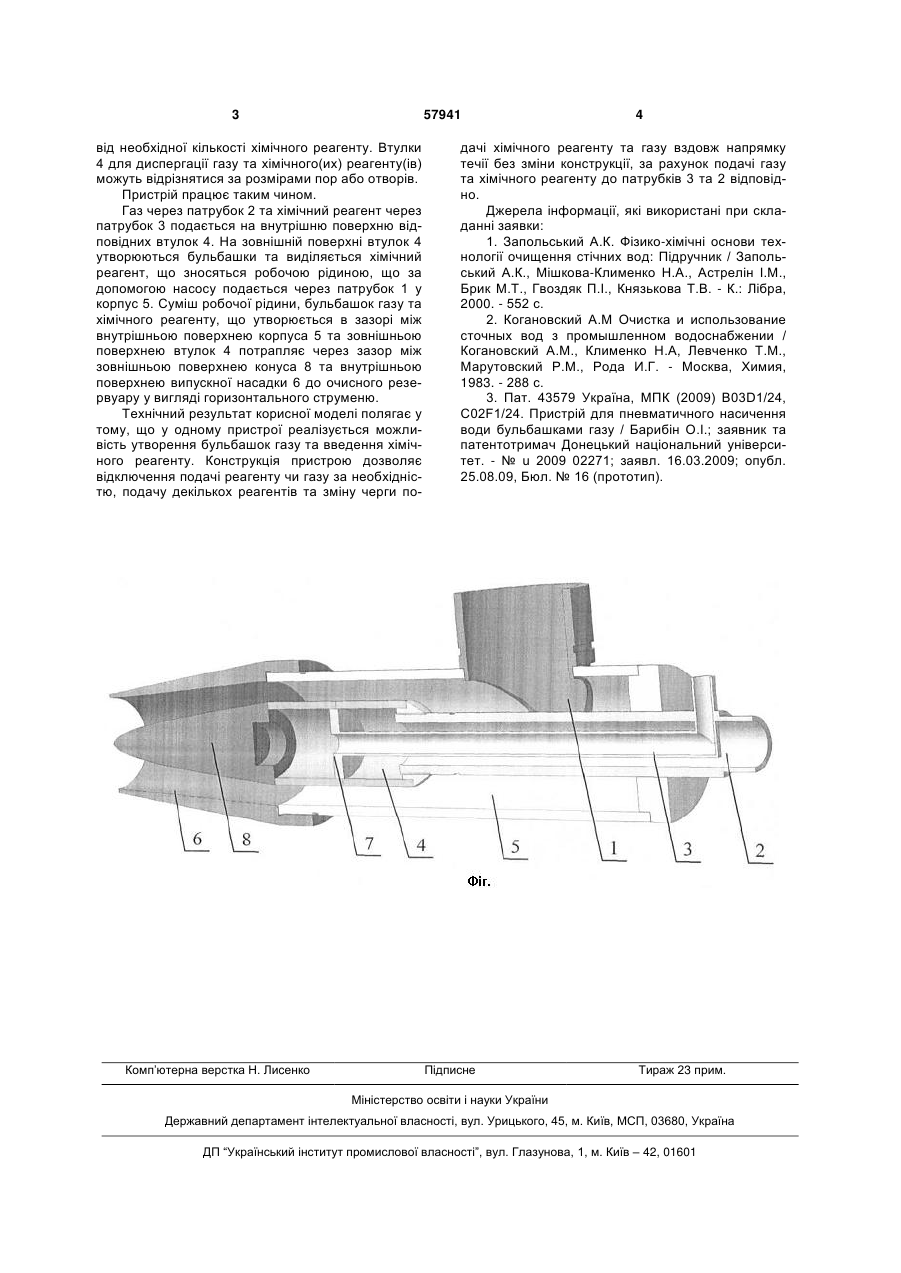

Пневматичний аератор-змішувач, що складається з роздільних патрубків для подачі газу та робочої рідини, корпусу, втулки(ок) з пористого матеріалу, до якої(их) приєднаний конус і випуск 3 57941 від необхідної кількості хімічного реагенту. Втулки 4 для диспергації газу та хімічного(их) реагенту(ів) можуть відрізнятися за розмірами пор або отворів. Пристрій працює таким чином. Газ через патрубок 2 та хімічний реагент через патрубок 3 подається на внутрішню поверхню відповідних втулок 4. На зовнішній поверхні втулок 4 утворюються бульбашки та виділяється хімічний реагент, що зносяться робочою рідиною, що за допомогою насосу подається через патрубок 1 у корпус 5. Суміш робочої рідини, бульбашок газу та хімічного реагенту, що утворюється в зазорі між внутрішньою поверхнею корпуса 5 та зовнішньою поверхнею втулок 4 потрапляє через зазор між зовнішньою поверхнею конуса 8 та внутрішньою поверхнею випускної насадки 6 до очисного резервуару у вигляді горизонтального струменю. Технічний результат корисної моделі полягає у тому, що у одному пристрої реалізується можливість утворення бульбашок газу та введення хімічного реагенту. Конструкція пристрою дозволяє відключення подачі реагенту чи газу за необхідністю, подачу декількох реагентів та зміну черги по Комп’ютерна верстка Н. Лиcенко 4 дачі хімічного реагенту та газу вздовж напрямку течії без зміни конструкції, за рахунок подачі газу та хімічного реагенту до патрубків 3 та 2 відповідно. Джерела інформації, які використані при складанні заявки: 1. Запольський А.К. Фізико-хімічні основи технології очищення стічних вод: Підручник / Запольський А.К., Мішкова-Клименко Н.А., Астрелін І.М., Брик М.Т., Гвоздяк П.І., Князькова Т.В. - К.: Лібра, 2000. - 552 с. 2. Когановский А.М Очистка и использование сточных вод з промышленном водоснабжении / Когановский A.M., Клименко Н.А, Левченко Т.М., Марутовский P.M., Рода И.Г. - Москва, Химия, 1983. - 288 с. 3. Пат. 43579 Україна, МПК (2009) B03D1/24, C02F1/24. Пристрій для пневматичного насичення води бульбашками газу / Барибін О.I.; заявник та патентотримач Донецький національний університет. - № u 2009 02271; заявл. 16.03.2009; опубл. 25.08.09, Бюл. № 16 (прототип). Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPneumatic aerator-mixer
Автори англійськоюBarybin Oleksii Ihorovych, Bolonov Mykola Ivanovych
Назва патенту російськоюПневматический аэратор-смеситель
Автори російськоюБарыбин Алексей Игоревич, Болонов Николай Иванович
МПК / Мітки
МПК: C02F 1/24, B03D 1/00, B01F 3/00
Мітки: аератор-змішувач, пневматичний
