Камера збірна одностороннього обслуговування типу ксо-393-21в

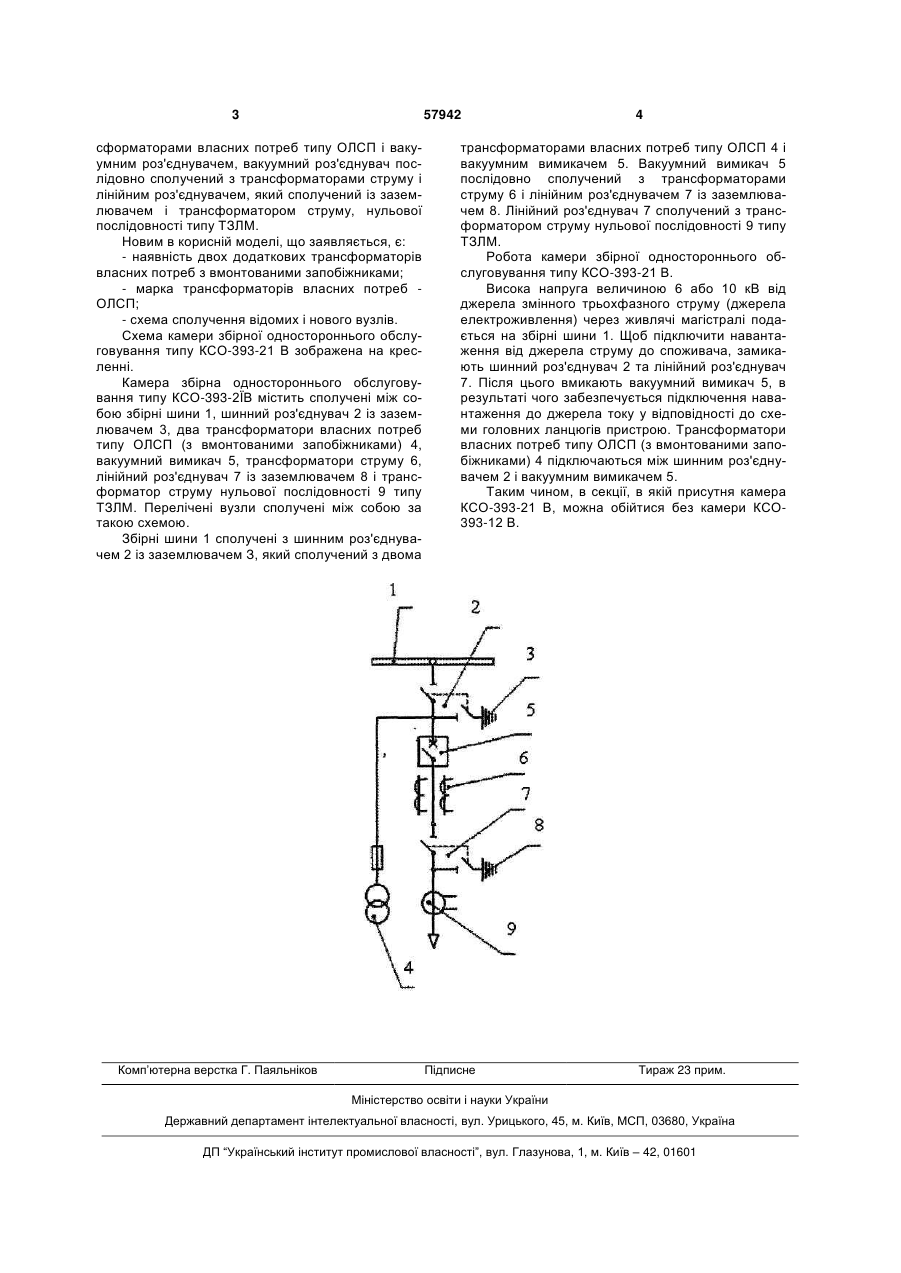

Камера збірна одностороннього обслуговування, що містить сполучені між собою збірні шини, шинний роз'єднувач із заземлювачем, вакуумний вимикач, трансформатори струму, лінійний роз'єднувач із заземлювачем і трансформатор струму нульової послідовності типу ТЗЛМ, яка ві 3 57942 сформаторами власних потреб типу ОЛСП і вакуумним роз'єднувачем, вакуумний роз'єднувач послідовно сполучений з трансформаторами струму і лінійним роз'єднувачем, який сполучений із заземлювачем і трансформатором струму, нульової послідовності типу ТЗЛМ. Новим в корисній моделі, що заявляється, є: - наявність двох додаткових трансформаторів власних потреб з вмонтованими запобіжниками; - марка трансформаторів власних потреб ОЛСП; - схема сполучення відомих і нового вузлів. Схема камери збірної одностороннього обслуговування типу КСО-393-21 В зображена на кресленні. Камера збірна одностороннього обслуговування типу КСО-393-2ЇВ містить сполучені між собою збірні шини 1, шинний роз'єднувач 2 із заземлювачем 3, два трансформатори власних потреб типу ОЛСП (з вмонтованими запобіжниками) 4, вакуумний вимикач 5, трансформатори струму 6, лінійний роз'єднувач 7 із заземлювачем 8 і трансформатор струму нульової послідовності 9 типу ТЗЛМ. Перелічені вузли сполучені між собою за такою схемою. Збірні шини 1 сполучені з шинним роз'єднувачем 2 із заземлювачем З, який сполучений з двома Комп’ютерна верстка Г. Паяльніков 4 трансформаторами власних потреб типу ОЛСП 4 і вакуумним вимикачем 5. Вакуумний вимикач 5 послідовно сполучений з трансформаторами струму 6 і лінійним роз'єднувачем 7 із заземлювачем 8. Лінійний роз'єднувач 7 сполучений з трансформатором струму нульової послідовності 9 типу ТЗЛМ. Робота камери збірної одностороннього обслуговування типу КСО-393-21 В. Висока напруга величиною 6 або 10 кВ від джерела змінного трьохфазного струму (джерела електроживлення) через живлячі магістралі подається на збірні шини 1. Щоб підключити навантаження від джерела струму до споживача, замикають шинний роз'єднувач 2 та лінійний роз'єднувач 7. Після цього вмикають вакуумний вимикач 5, в результаті чого забезпечується підключення навантаження до джерела току у відповідності до схеми головних ланцюгів пристрою. Трансформатори власних потреб типу ОЛСП (з вмонтованими запобіжниками) 4 підключаються між шинним роз'єднувачем 2 і вакуумним вимикачем 5. Таким чином, в секції, в якій присутня камера КСО-393-21 В, можна обійтися без камери КСО393-12 В. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
