Статичний змішувач

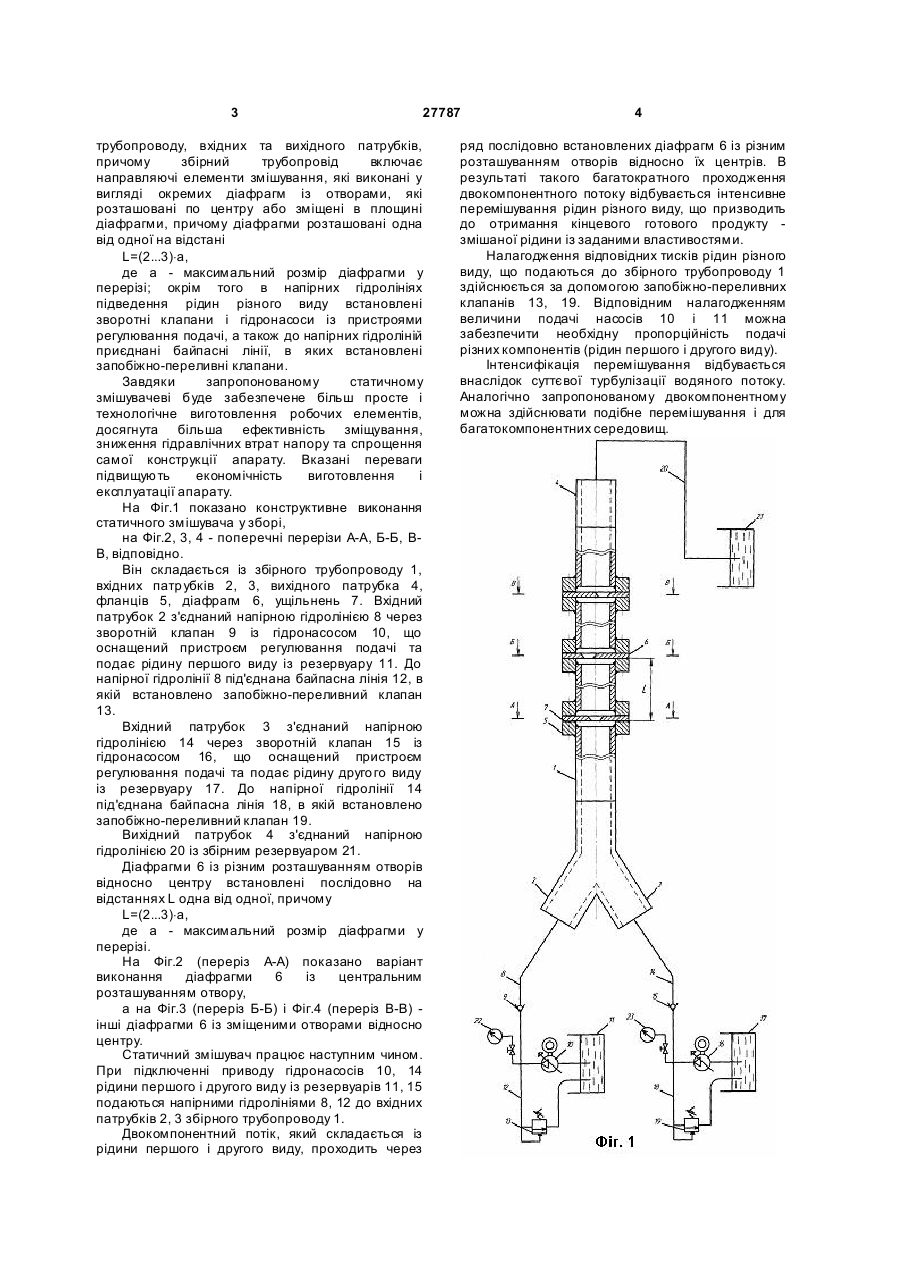

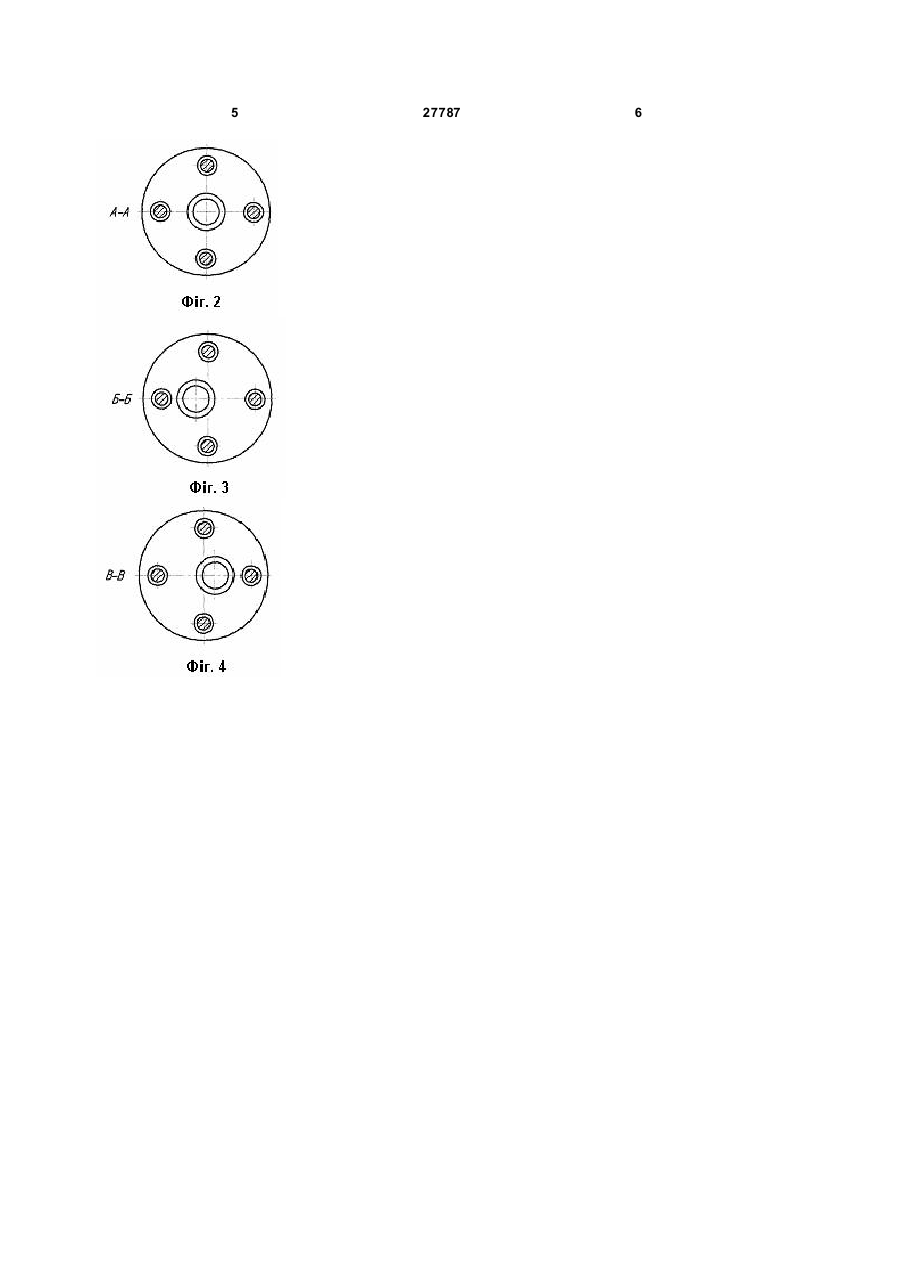

Статичний змішувач, який складається із нагнітача, збірного трубопроводу, вхідних та вихідного патрубків, причому збірний трубопровід включає направляючі елементи змішування у вигляді послідовних ділянок різного поперечного 3 27787 трубопроводу, вхідних та вихідного патрубків, причому збірний трубопровід включає направляючі елементи змішування, які виконані у вигляді окремих діафрагм із отворами, які розташовані по центру або зміщені в площині діафрагми, причому діафрагми розташовані одна від одної на відстані L=(2...3)×a, де а - максимальний розмір діафрагми у перерізі; окрім того в напірних гідролініях підведення рідин різного виду встановлені зворотні клапани і гідронасоси із пристроями регулювання подачі, а також до напірних гідроліній приєднані байпасні лінії, в яких встановлені запобіжно-переливні клапани. Завдяки запропонованому статичному змішувачеві буде забезпечене більш просте і технологічне виготовлення робочих елементів, досягнута більша ефективність зміщування, зниження гідравлічних втрат напору та спрощення самої конструкції апарату. Вказані переваги підвищують економічність виготовлення і експлуатації апарату. На Фіг.1 показано конструктивне виконання статичного змішувача у зборі, на Фіг.2, 3, 4 - поперечні перерізи А-А, Б-Б, ВВ, відповідно. Він складається із збірного трубопроводу 1, вхідних патр убків 2, 3, вихідного патрубка 4, фланців 5, діафрагм 6, ущільнень 7. Вхідний патрубок 2 з'єднаний напірною гідролінією 8 через зворотній клапан 9 із гідронасосом 10, що оснащений пристроєм регулювання подачі та подає рідину першого виду із резервуару 11. До напірної гідролінії 8 під'єднана байпасна лінія 12, в якій встановлено запобіжно-переливний клапан 13. Вхідний патрубок 3 з'єднаний напірною гідролінією 14 через зворотній клапан 15 із гідронасосом 16, що оснащений пристроєм регулювання подачі та подає рідину друго го виду із резервуару 17. До напірної гідролінії 14 під'єднана байпасна лінія 18, в якій встановлено запобіжно-переливний клапан 19. Вихідний патрубок 4 з'єднаний напірною гідролінією 20 із збірним резервуаром 21. Діафрагми 6 із різним розташуванням отворів відносно центру встановлені послідовно на відстаннях L одна від одної, причому L=(2...3)×a, де а - максимальний розмір діафрагми у перерізі. На Фіг.2 (переріз А-А) показано варіант виконання діафрагми 6 із центральним розташуванням отвору, а на Фіг.3 (переріз Б-Б) і Фіг.4 (переріз В-В) інші діафрагми 6 із зміщеними отворами відносно центру. Статичний змішувач працює наступним чином. При підключенні приводу гідронасосів 10, 14 рідини першого і другого виду із резервуарів 11, 15 подаються напірними гідролініями 8, 12 до вхідних патрубків 2, 3 збірного трубопроводу 1. Двокомпонентний потік, який складається із рідини першого і другого виду, проходить через 4 ряд послідовно встановлених діафрагм 6 із різним розташуванням отворів відносно їх центрів. В результаті такого багатократного проходження двокомпонентного потоку відбувається інтенсивне перемішування рідин різного виду, що призводить до отримання кінцевого готового продукту змішаної рідини із заданими властивостями. Налагодження відповідних тисків рідин різного виду, що подаються до збірного трубопроводу 1 здійснюється за допомогою запобіжно-переливних клапанів 13, 19. Відповідним налагодженням величини подачі насосів 10 і 11 можна забезпечити необхідну пропорційність подачі різних компонентів (рідин першого і другого виду). Інтенсифікація перемішування відбувається внаслідок суттєвої турбулізації водяного потоку. Аналогічно запропонованому двокомпонентному можна здійснювати подібне перемішування і для багатокомпонентних середовищ. 5 27787 6
