Пристрій підготовки палива “тонус”

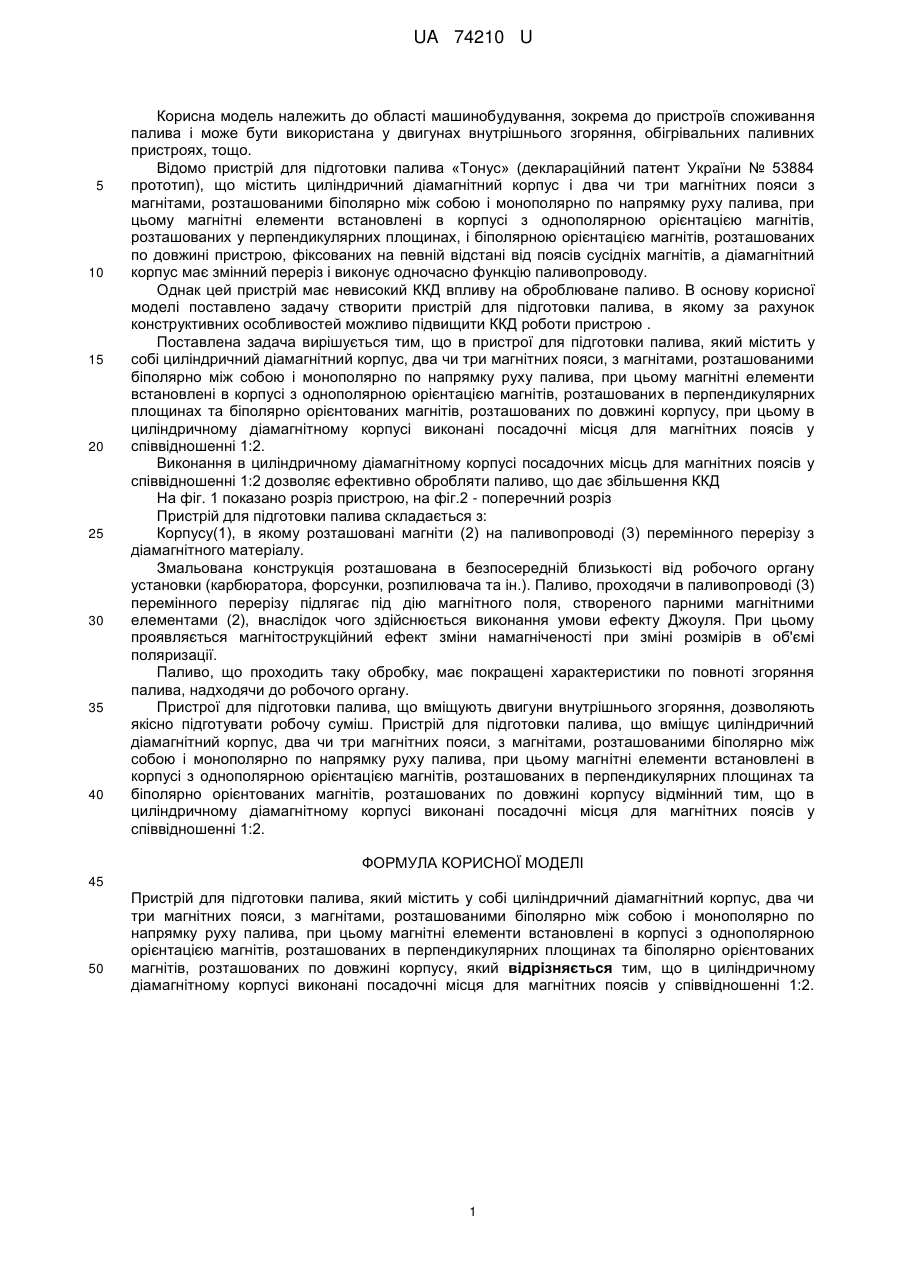

Реферат: Пристрій для підготовки палива містить циліндричний діамагнітний корпус, два чи три магнітних пояси, з магнітами, розташованими біполярно між собою і монополярно по напрямку руху палива, при цьому магнітні елементи встановлені в корпусі з однополярною орієнтацією магнітів, розташованих в перпендикулярних площинах та біполярно орієнтованих магнітів, розташованих по довжині корпусу. В циліндричному діамагнітному корпусі виконані посадочні місця для магнітних поясів у співвідношенні 1:2. UA 74210 U (12) UA 74210 U UA 74210 U 5 10 15 20 25 30 35 40 Корисна модель належить до області машинобудування, зокрема до пристроїв споживання палива і може бути використана у двигунах внутрішнього згоряння, обігрівальних паливних пристроях, тощо. Відомо пристрій для підготовки палива «Тонус» (деклараційний патент України № 53884 прототип), що містить циліндричний діамагнітний корпус і два чи три магнітних пояси з магнітами, розташованими біполярно між собою і монополярно по напрямку руху палива, при цьому магнітні елементи встановлені в корпусі з однополярною орієнтацією магнітів, розташованих у перпендикулярних площинах, і біполярною орієнтацією магнітів, розташованих по довжині пристрою, фіксованих на певній відстані від поясів сусідніх магнітів, а діамагнітний корпус має змінний переріз і виконує одночасно функцію паливопроводу. Однак цей пристрій має невисокий ККД впливу на оброблюване паливо. В основу корисної моделі поставлено задачу створити пристрій для підготовки палива, в якому за рахунок конструктивних особливостей можливо підвищити ККД роботи пристрою . Поставлена задача вирішується тим, що в пристрої для підготовки палива, який містить у собі циліндричний діамагнітний корпус, два чи три магнітних пояси, з магнітами, розташованими біполярно між собою і монополярно по напрямку руху палива, при цьому магнітні елементи встановлені в корпусі з однополярною орієнтацією магнітів, розташованих в перпендикулярних площинах та біполярно орієнтованих магнітів, розташованих по довжині корпусу, при цьому в циліндричному діамагнітному корпусі виконані посадочні місця для магнітних поясів у співвідношенні 1:2. Виконання в циліндричному діамагнітному корпусі посадочних місць для магнітних поясів у співвідношенні 1:2 дозволяє ефективно обробляти паливо, що дає збільшення ККД На фіг. 1 показано розріз пристрою, на фіг.2 - поперечний розріз Пристрій для підготовки палива складається з: Корпусу(1), в якому розташовані магніти (2) на паливопроводі (3) перемінного перерізу з діамагнітного матеріалу. Змальована конструкція розташована в безпосередній близькості від робочого органу установки (карбюратора, форсунки, розпилювача та ін.). Паливо, проходячи в паливопроводі (3) перемінного перерізу підлягає під дію магнітного поля, створеного парними магнітними елементами (2), внаслідок чого здійснюється виконання умови ефекту Джоуля. При цьому проявляється магнітострукційний ефект зміни намагніченості при зміні розмірів в об'ємі поляризації. Паливо, що проходить таку обробку, має покращені характеристики по повноті згоряння палива, надходячи до робочого органу. Пристрої для підготовки палива, що вміщують двигуни внутрішнього згоряння, дозволяють якісно підготувати робочу суміш. Пристрій для підготовки палива, що вміщує циліндричний діамагнітний корпус, два чи три магнітних пояси, з магнітами, розташованими біполярно між собою і монополярно по напрямку руху палива, при цьому магнітні елементи встановлені в корпусі з однополярною орієнтацією магнітів, розташованих в перпендикулярних площинах та біполярно орієнтованих магнітів, розташованих по довжині корпусу відмінний тим, що в циліндричному діамагнітному корпусі виконані посадочні місця для магнітних поясів у співвідношенні 1:2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Пристрій для підготовки палива, який містить у собі циліндричний діамагнітний корпус, два чи три магнітних пояси, з магнітами, розташованими біполярно між собою і монополярно по напрямку руху палива, при цьому магнітні елементи встановлені в корпусі з однополярною орієнтацією магнітів, розташованих в перпендикулярних площинах та біполярно орієнтованих магнітів, розташованих по довжині корпусу, який відрізняється тим, що в циліндричному діамагнітному корпусі виконані посадочні місця для магнітних поясів у співвідношенні 1:2. 1 UA 74210 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
