Газорозподільна решітка топки

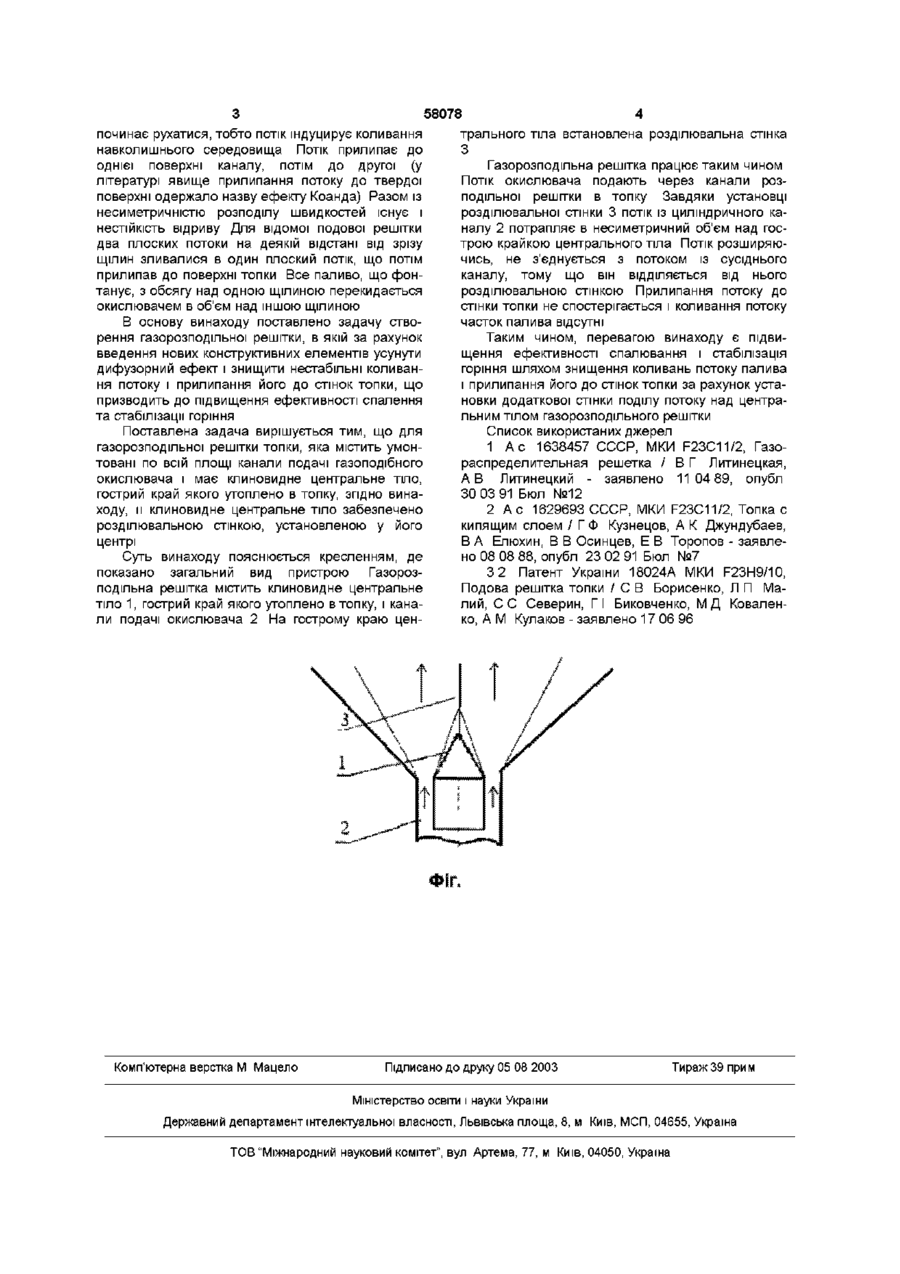

Газорозподільна решітка топки, що містить умонтовані по всій площі канали подачі газоподібного окислювача і має клиноподібне центральне тіло, гострий край якого утоплений в топку, який відрізняється тим, що клиноподібне центральне тіло забезпечене розділювальною стінкою, установленою у його центрі Винахід відноситься до апаратів спалювання палива у фонтануючому киплячому прошарку і може бути використаний у котельно-топочній галузі промисловості Широко ВІДОМІ різні варіанти газорозподільних решіток, використовуваних у киплячому прошарку Газорозподільні решітки, як правило, створюють псевдоожиженний прошарок, що складається з окремих осередків циркуляції твердих часток з інтенсивним їхнім перемішуванням у межах кожного осередку Взаємний обмін твердих часток між осередками протікає дуже повільно Між отворами, а також поперечними щілинами виникають застійні зони з цілком нерухомими частками Між застійними зонами й осередками циркуляції мають місце і малорухомі зони твердих часток З метою підвищення якості спалювання палива використовують різноманітні види розподільних решіток, наприклад - із соплами, розділеними на дві групи, кожна з який залучена в порядку, що чергується, через свій короб до автономного трубопроводу [1], - дві розташовані одна над інший газорозподільні штахети з щілинними отворами і можливістю коливальних прямувань решіток у поперечному напрямку [2], Недоліком зазначених устроїв є жорсткість установки щілин, патрубків або кругових сопл, неможливість варіювати кутами їхнього нахилу для різноманітних режимів горіння, можливість зашлаковки газорозподільного решітки Найбільше близьким до запропонованого засобу по технічній суті є засіб подачі газоподібного окислювача для спалювання вугілля над подовою решіткою топки фонтануючого киплячого прошарку [3] Зазначений подова решітка містить централь не тіло клиновидного профілю, гострий край якого утоплено в топку, канали, умонтовані по площі решітки з різноманітною кутовою орієнтацією для подачі газоподібного окислювача й утворені зазорами між поворотними лопатками, встановленими оппозитно друг до друга на центральнім ТІЛІ Завдяки поворотам лопаток, що знаходяться в каналах для подачі окислювача, змінюється напрямок потоку окислювача (газу) і, тим самим, усуваються застійні зони - основна причина зашлаковки Недоліком цього устрою є прилипання потоку окислювача до стінки топки і коливання фонтануючої маси палива від однієї стінки до іншого, що позначається на якості фонтанування і знижує ефективність процесу спалювання палива Загальним суттєвими ознаками прототипу є центральне тіло клиновидного профілю, гострий край якого утоплено в топку, канали, умонтовані по площі решітки Однак у цьому пристрої в наслідок симетричної форми каналів спостерігається дифузорний ефект, тобто відрив потоку від однієї з плоских похилих стінок дифузора Механізм цього явища полягає в слідуючому Чисельними експериментами встановлено, що якщо з круглого (плоского) сопла випливає потік повітря в затоплений простір, то поза поверхнею сопла потік утрачає свою циліндричну форму Циліндрична форма поверхні потоку переходить у конічну з півкутом розширення конуса 6-8° Розширення потоку обумовлено ежекційною властивістю, тобто спроможністю всмоктувати в себе навколишнє повітря, і зменшенням тиску в міру розширення до атмосферного Тому в міру видалення від зрізу сопла КІЛЬКІСТЬ повітря в потоці поступово збільшується і потік розширюється Оскільки ПОТІК всмоктує в себе навколишнє повітря, то останній 00 о 00 ю 58078 починає рухатися, тобто потік індуцирує коливання навколишнього середовища Потік прилипає до однієї поверхні каналу, потім до другої (у літературі явище прилипання потоку до твердої поверхні одержало назву ефекту Коанда) Разом із несиметричністю розподілу швидкостей існує і нестійкість відриву Для відомої подової решітки два плоских потоки на деякій відстані від зрізу щілин зливалися в один плоский потік, що потім прилипав до поверхні топки Все паливо, що фонтанує, з обсягу над одною щілиною перекидається окислювачем в об'єм над іншою щілиною В основу винаходу поставлено задачу створення газорозподільної решітки, в якій за рахунок введення нових конструктивних елементів усунути дифузорний ефект і знищити нестабільні коливання потоку і прилипання його до стінок топки, що призводить до підвищення ефективності спалення та стабілізації горіння Поставлена задача вирішується тим, що для газорозподільної решітки топки, яка містить умонтовані по всій площі канали подачі газоподібного окислювача і має клиновидне центральне тіло, гострий край якого утоплено в топку, згідно винаходу, и клиновидне центральне тіло забезпечено розділювальною стінкою, установленою у його центрі Суть винаходу пояснюється кресленням, де показано загальний вид пристрою Газорозподільна решітка містить клиновидне центральне тіло 1, гострий край якого утоплено в топку, і канали подачі окислювача 2 На гострому краю цен Комп'ютерна верстка М Мацело трального тіла встановлена розділювальна стінка З Газорозподільна решітка працює таким чином Потік окислювача подають через канали розподільної решітки в топку Завдяки установці розділювальної стінки 3 потік із циліндричного каналу 2 потрапляє в несиметричний об'єм над гострою крайкою центрального тіла Потік розширяючись, не з'єднується з потоком із сусіднього каналу, тому що він ВІДДІЛЯЄТЬСЯ ВІД НЬОГО розділювальною стінкою Прилипання потоку до стінки топки не спостерігається і коливання потоку часток палива відсутні Таким чином, перевагою винаходу є підвищення ефективності спалювання і стабілізація горіння шляхом знищення коливань потоку палива і прилипання його до стінок топки за рахунок установки додаткової стінки поділу потоку над центральним тілом газорозподільного решітки Список використаних джерел 1 А с 1638457 СССР, МКИ F23C11/2, Газораспределительная решетка / В Г Литинецкая, А В Литинецкий - заявлено 11 04 89, опубл 30 03 91 Бюл №12 2 А с 1629693 СССР, МКИ F23C11/2, Топка с кипящим слоем / ГФ Кузнецов, А К Джундубаев, В А Елюхин, В В Осинцев, Е В Торопов - заявлено 08 08 88, опубл 23 02 91 Бюл №7 3 2 Патент України 18024А МКИ F23H9/10, Подова решітка топки / С В Борисенко, Л П Малий, С С Северин, П Биковченко, М Д Коваленко, А М Кулаков - заявлено 17 06 96 Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
