Спосіб керування роботою ковальського гідравлічного преса з приводом від насосно-акумуляторної станції
Формула / Реферат
Спосіб керування роботою ковальського гідравлічного преса з приводом від насосно-акумуляторної станції шляхом накопичення в акумуляторі рідини високого тиску, яка подається від насосів, та її витрати для забезпечення здійснення технологічного процесу, який відрізняється тим, що темп кування регулюють в залежності від поточної величини маневреного об'єму акумулятора, включаючи та відключаючи додаткові насоси.
Текст

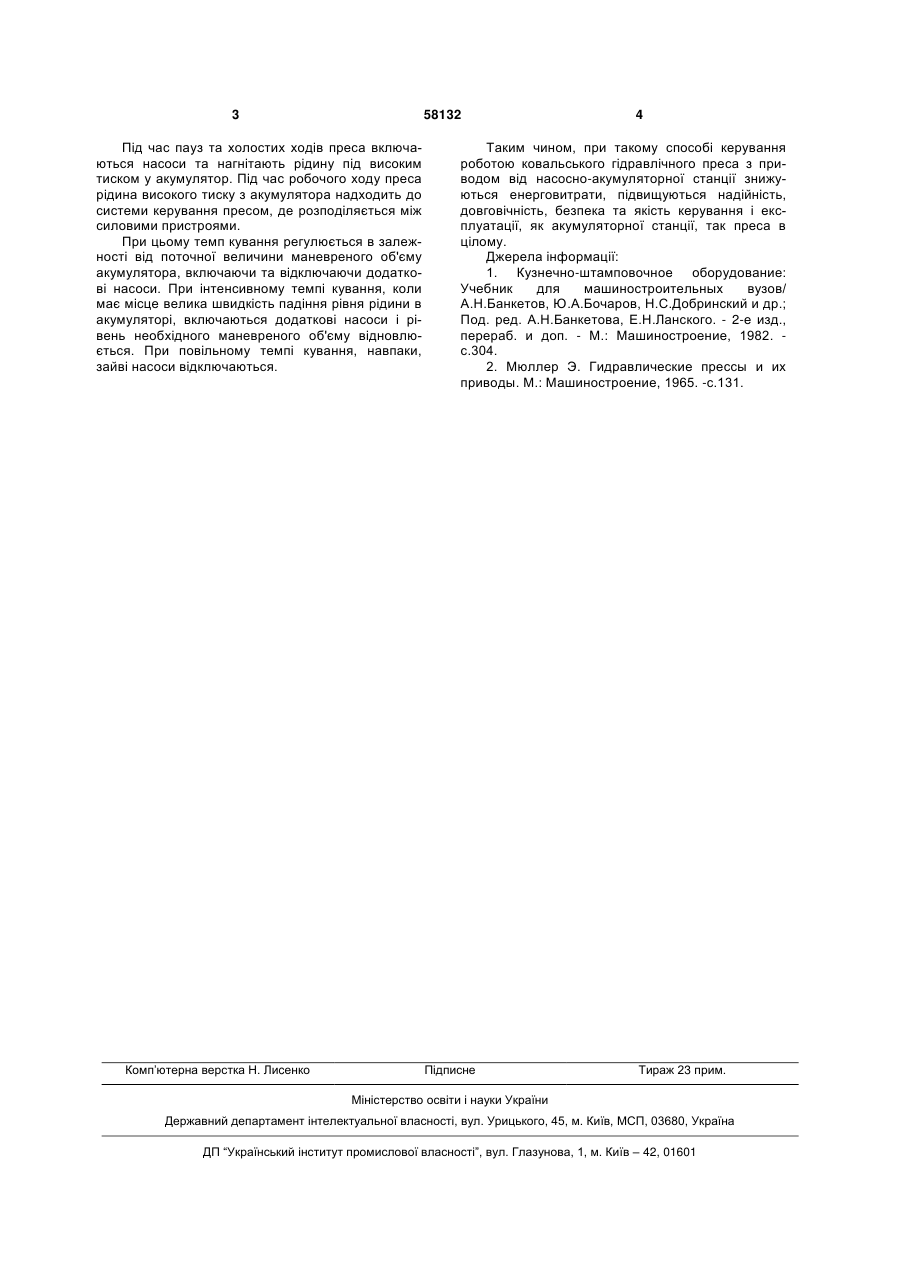

Спосіб керування роботою ковальського гідравлічного преса з приводом від насосно 3 58132 Під час пауз та холостих ходів преса включаються насоси та нагнітають рідину під високим тиском у акумулятор. Під час робочого ходу преса рідина високого тиску з акумулятора надходить до системи керування пресом, де розподіляється між силовими пристроями. При цьому темп кування регулюється в залежності від поточної величини маневреного об'єму акумулятора, включаючи та відключаючи додаткові насоси. При інтенсивному темпі кування, коли має місце велика швидкість падіння рівня рідини в акумуляторі, включаються додаткові насоси і рівень необхідного маневреного об'єму відновлюється. При повільному темпі кування, навпаки, зайві насоси відключаються. Комп’ютерна верстка Н. Лиcенко 4 Таким чином, при такому способі керування роботою ковальського гідравлічного преса з приводом від насосно-акумуляторної станції знижуються енерговитрати, підвищуються надійність, довговічність, безпека та якість керування і експлуатації, як акумуляторної станції, так преса в цілому. Джерела інформації: 1. Кузнечно-штамповочное оборудование: Учебник для машиностроительных вузов/ А.Н.Банкетов, Ю.А.Бочаров, Н.С.Добринский и др.; Под. ред. А.Н.Банкетова, Е.Н.Ланского. - 2-е изд., перераб. и доп. - М.: Машиностроение, 1982. с.304. 2. Мюллер Э. Гидравлические прессы и их приводы. М.: Машиностроение, 1965. -с.131. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for control of operation of forging hydraulic press driven by pump-and-accumulator station
Автори англійськоюKorchak Olena Serhiivna
Назва патенту російськоюСпособ управления работой кузнечного гидравлического пресса с приводом от насосно-аккумуляторной станции
Автори російськоюКорчак Елена Сергеевна
МПК / Мітки
МПК: B21B 15/00
Мітки: приводом, гідравлічного, станції, насосно-акумуляторної, керування, спосіб, роботою, ковальського, преса
