Спосіб ремонту обсадної колони

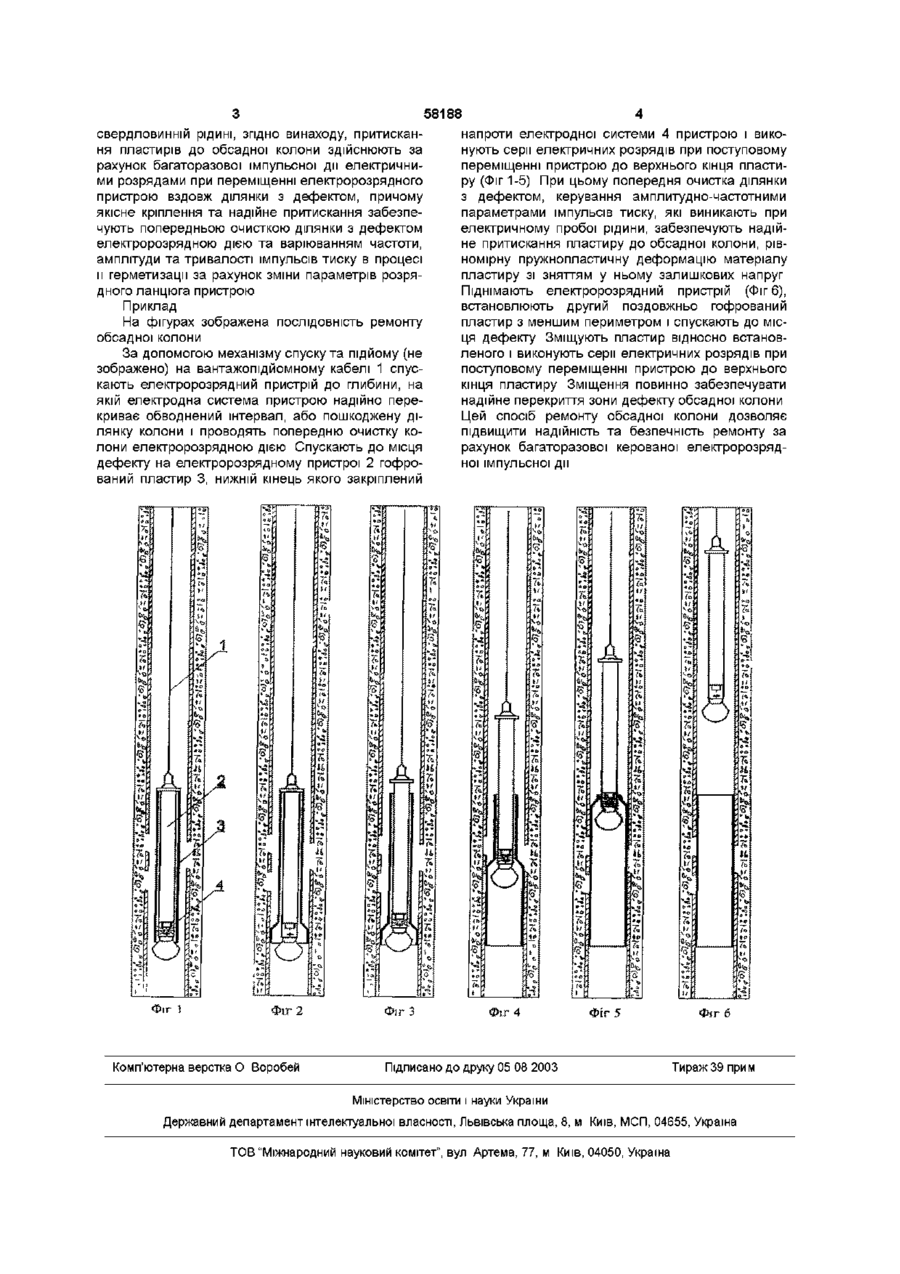

Спосіб ремонту обсадної колони, який включає спуск до місця дефекту двох поздовжньо гофрованих пластирів, їх послідовну установку з перекриттям один одного і притискання до обсадної колони, який відрізняється тим, що притискання пластирів до обсадної колони здійснюють за рахунок багаторазової імпульсної дії електричними розрядами при переміщенні електророзрядного пристрою вздовж ділянки з дефектом, причому якісне кріплення та надійне притискання забезпечують попередньою очисткою ділянки з дефектом електророзрядною дією та варіюванням частоти, амплітуди та тривалості імпульсів тиску в процесі и герметизації за рахунок зміни параметрів розрядного ланцюга пристрою Винахід відноситься до нафтогазової галузі та водного господарства України, зокрема до способів ремонту обсадних колон видобувних, нагнітальних, артезіанських та інших свердловин, ізоляції обводнених пропластків в зоні перфорації нафтогазовидобувних свердловин, відключення пластів Відомий спосіб ремонту обсадної колони (Авторське свідоцтво SU №1686124, Е21В29/10, 1991 Спосіб ремонту обсадної колони), який включає спуск до місця порушення герметичності двох поздовжньо гофрованих пластирів, їх послідовну установку та притискання до обсадної колони гідравлічною дорнуьочою головкою Для підвищення СТІЙКОСТІ пластирів від дії зусиль на зминання при депресіях, периметр першого встановленого пластиру вибирають більше периметра обсадної колони, периметр другого встановлювального пластиру вибирають меншим периметра першого встановлювального, а довжину другого встановлюваного пластиру вибирають більшою довжини першого на величину, більшу величини робочого ходу гідравлічної дорнуючої головки в напрямку, протилежному напрямку робочого ходу дорнуючої головки необхідне додаткове устаткування Найбільш близький до пропонованого винаходу за сукупністю ознак є спосіб (Патент UA №39690, Е21В29/10, 2001 Спосіб ремонту обсадної колони), який включає спуск до місця дефекту двох поздовжньо гофрованих пластирів, їх послідовну установку з перекриванням один одного і притискання до обсадної колони, у якому згідно з винаходом, притискання пластирів до обсадної колони здійснюють за рахунок спрямованого вибуху в свердловинній рідині, причому величина перекриття пластирів повинна бути не менше довжини дефектної ділянки обсадної колони До недоліків даного способу слід віднести високу трудомісткість, небезпечність роботи з вибуховими речовинами, невисоку надійність спрацьовування та герметизації за рахунок разової дії радіально направленої ударної хвилі, що виникає при вибуху, забруднення привибійної зони В основу винаходу поставлено задачу вдосконалення способу ремонту обсадної колони, підвищення його надійності та безпечності шляхом заміни механізму притискання пластирів та спрощення процесу герметизації Поставлена задача вирішується тим, що в способі ремонту обсадної колони, який включає спуск до місця дефекту двох поздовжньо гофрованих пластирів, їх послідовну установку з перекриванням один одного і притискання до обсадної колони за рахунок енергії спрямованого вибуху в Недоліком цього способу є складна і трудомістка технологія притискання пластиру до обсадної колони за допомогою гідравлічної дорнуючої головки, порушення герметичності обсадної колони Крім того, при використанні труб нестандартного діаметру для виготовлення гофрованих пластирів 00 00 00 ю 58188 свердловинній рідині, згідно винаходу, притискання пластирів до обсадної колони здійснюють за рахунок багаторазової імпульсної дії електричними розрядами при переміщенні електророзрядного пристрою вздовж ділянки з дефектом, причому якісне кріплення та надійне притискання забезпечують попередньою очисткою ділянки з дефектом електророзрядною дією та варіюванням частоти, амплітуди та тривалості імпульсів тиску в процесі и герметизації за рахунок зміни параметрів розрядного ланцюга пристрою Приклад На фігурах зображена ПОСЛІДОВНІСТЬ ремонту обсадної колони За допомогою механізму спуску та підйому (не зображено) на вантажопідйомному кабелі 1 спускають електророзрядний пристрій до глибини, на якій електродна система пристрою надійно перекриває обводнений інтервал, або пошкоджену ділянку колони і проводять попередню очистку колони електророзрядною дією Спускають до місця дефекту на електророзрядному пристрої 2 гофрований пластир 3, нижній кінець якого закріплений напроти електродної системи 4 пристрою і виконують серії електричних розрядів при поступовому переміщенні пристрою до верхнього кінця пластиру (Фіг 1-5) При цьому попередня очистка ділянки з дефектом, керування амплитудно-частотними параметрами імпульсів тиску, які виникають при електричному пробої рідини, забезпечують надійне притискання пластиру до обсадної колони, рівномірну пружнопластичну деформацію матеріалу пластиру зі зняттям у ньому залишкових напруг Піднімають електророзрядний пристрій (Фіг 6), встановлюють другий поздовжньо гофрований пластир з меншим периметром і спускають до місця дефекту Зміщують пластир відносно встановленого і виконують серії електричних розрядів при поступовому переміщенні пристрою до верхнього кінця пластиру Зміщення повинно забезпечувати надійне перекриття зони дефекту обсадної колони Цей спосіб ремонту обсадної колони дозволяє підвищити надійність та безпечність ремонту за рахунок багаторазової керованої елєктророзрядної імпульсної дії Г? Фіг 1 ФІГ 2 Комп'ютерна верстка О Воробей ФІГЗ Фіг 5 Підписано до друку 05 08 2003 Фіг 6 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
