Обертальна інерційна підвіска для спуску і кріплення нижньої секції обсадної колони

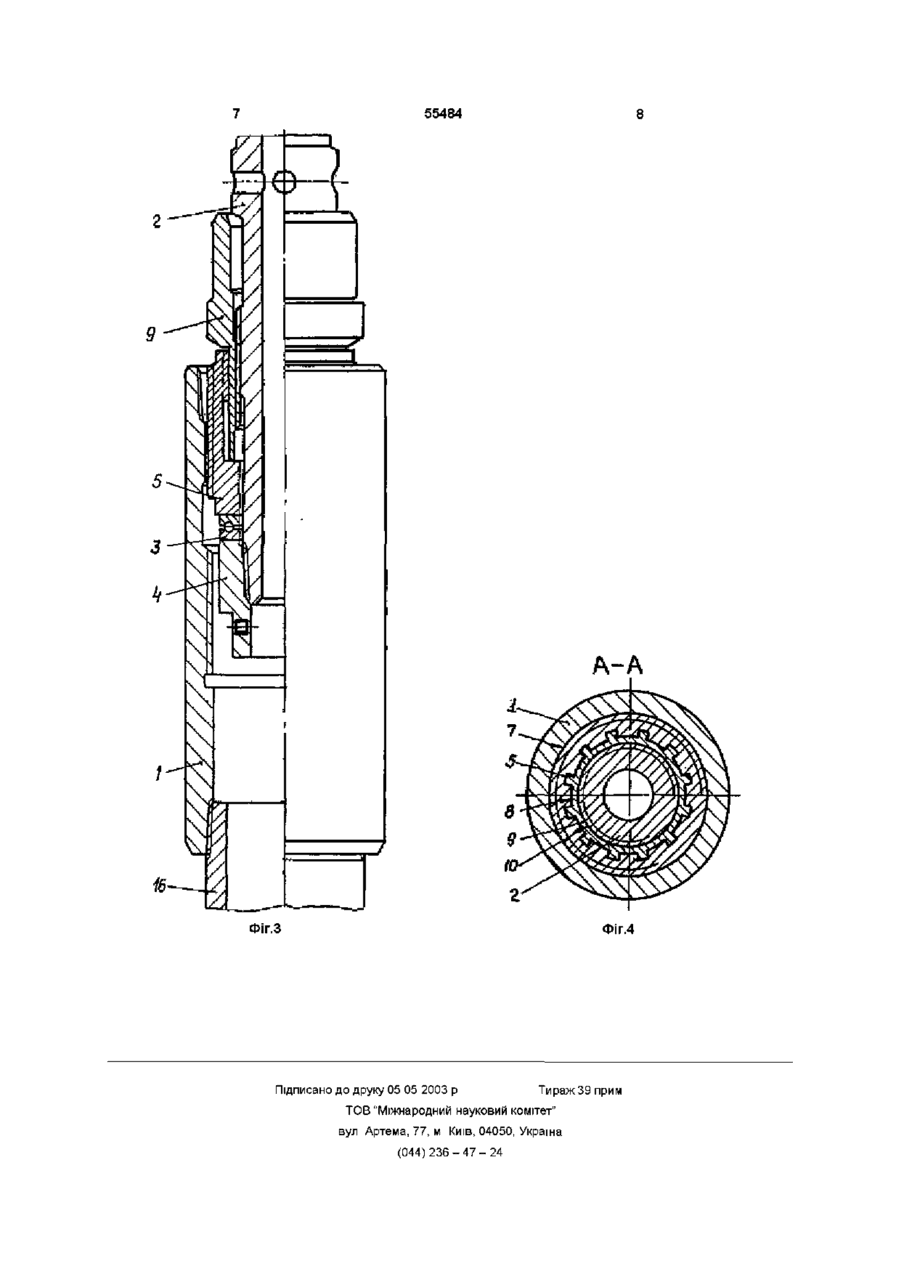

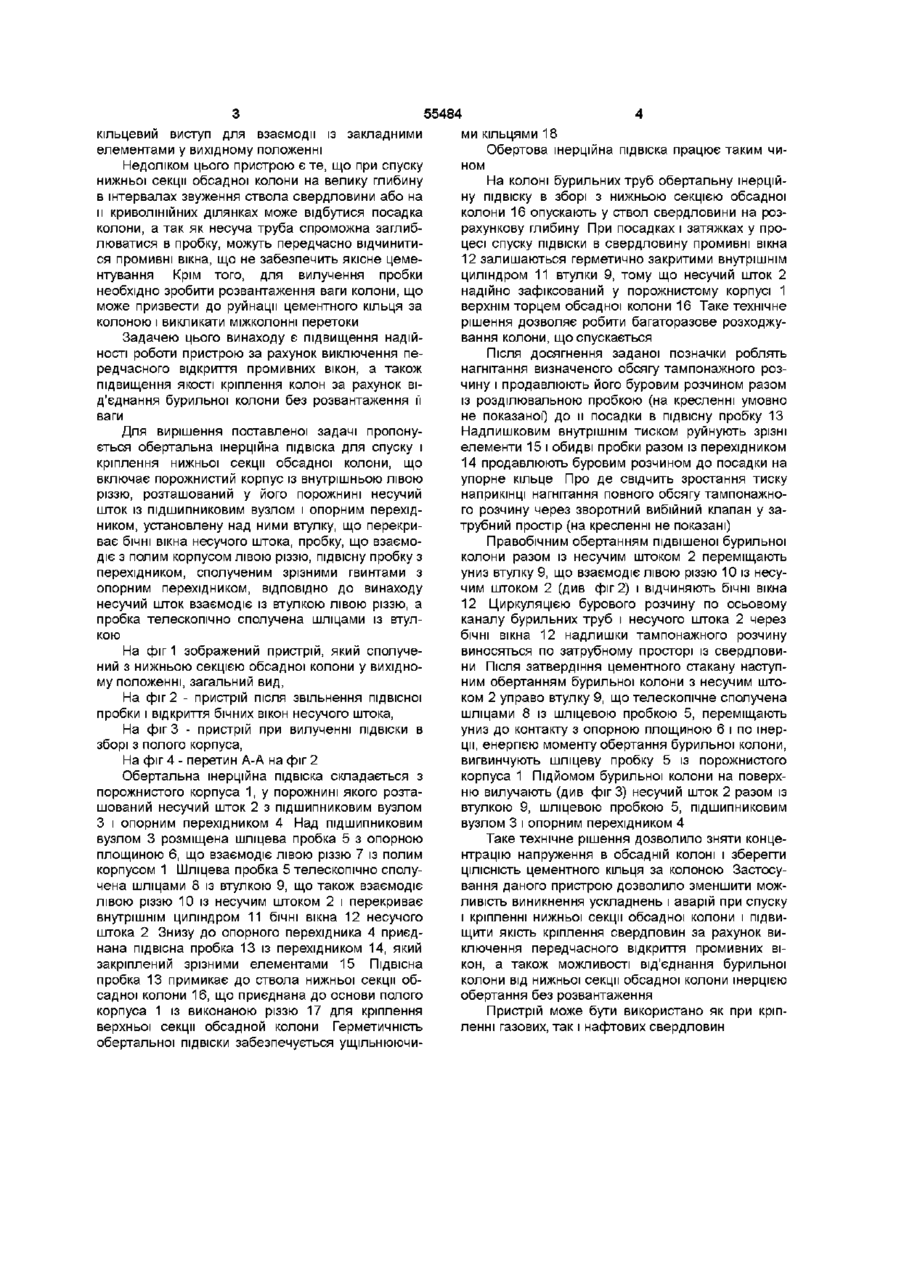

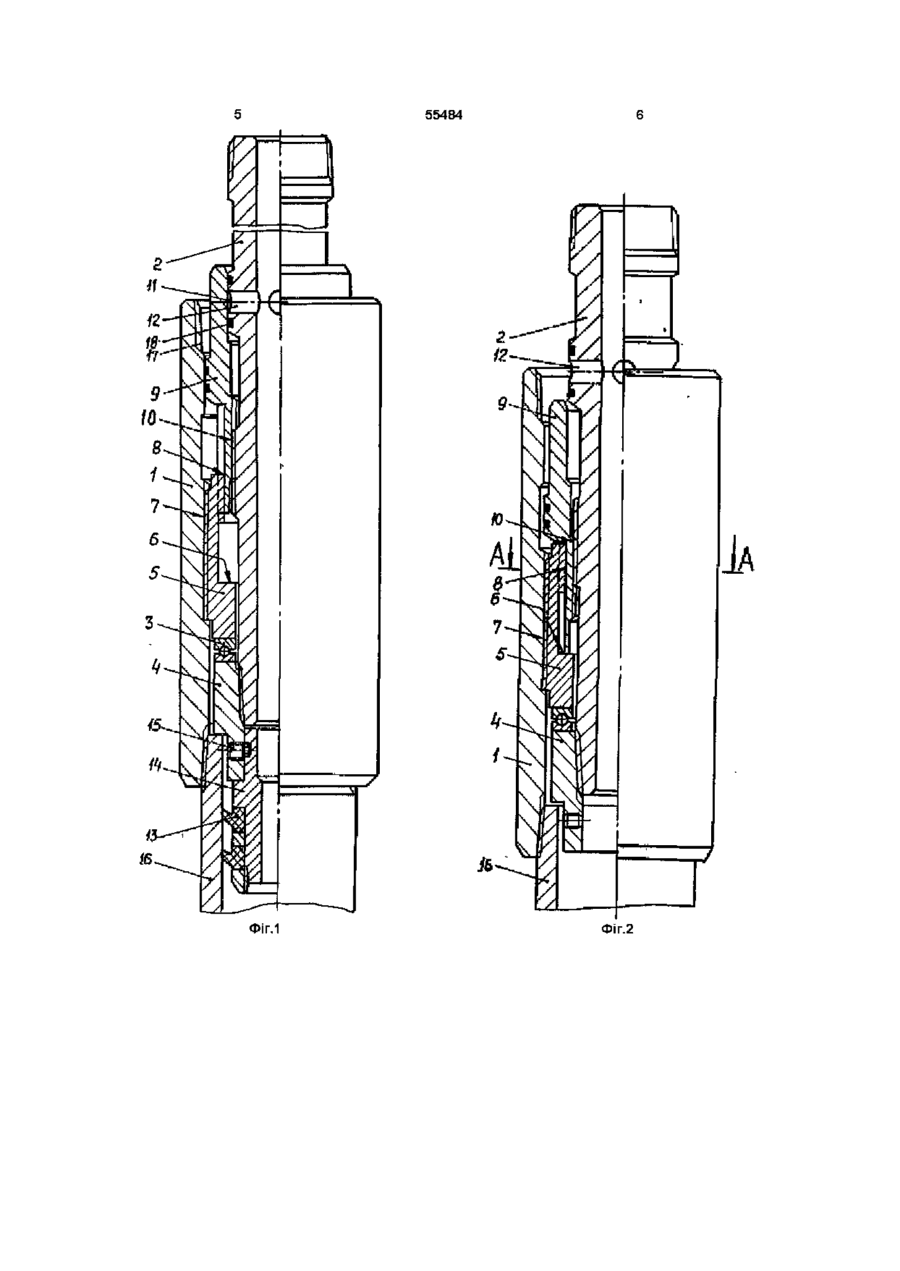

Обертальна інерційна підвіска для спуску і кріплення нижньої секції обсадної колони, що включає порожнистий корпус із внутрішньою лівою різзю, розташований у його порожнині несучий шток із підшипниковим вузлом і опорним перехідником, установлену над ними втулку, що перекриває бічні вікна несучого штока, пробку, що взаємодіє із порожнистим корпусом лівою різзю, підвісну пробку з перехідником, сполученим зрізними гвинтами з опорним перехідником, яка відрізняється тим, що несучий шток взаємодіє з втулкою лівою різзю, а пробка телескопічно сполучена шліцами з втулкою колони, а так як несуча труба спроможна заглиблюватися в пробку, можуть передчасно відчинитися промивні вікна, що не забезпечить якісне цементування Крім того, для роз'єднання пробки з муфтою необхідно зробити розвантаження ваги колони, що може призвести до руйнації цементного кільця за колоною і викликати МІЖКОЛОННІ перетоки Найбільш близькою по технічній сутності до запропонованої є обертальна підвіска для спуску і цементування потайної колони (а с №1406349 М К л 2 Е 21 В 43\10, 33\14 опубл 30 06 88 Бюл №24), що містить муфту з виступом на внутрішній поверхні, розташовану в и порожнині несучу трубу з підшипниковим вузлом і опорним перехідником, установлені над ними пробку і втулку, які перекривають бічні вікна несучої труби, мають можливість взаємодії з муфтою лівою різзю, а їх некруглі перетини і перетин несучої труби розташовані на одній осі, запірний вузол із закладними елементами, що розташовані в пазах опорного перехідника і виступу муфти, підвісну пробку з перехідником, який сполучений із опорним переводником зрізним штифтом Пази опорного перехідника виконані у вигляді проточок на нижньому його торці, а пази виступу муфти - у вигляді наскрізних подовжніх прорізів, причому перехідник підвісної пробки має о 0 0 Ю Ю 55484 кільцевий виступ для взаємодії із закладними елементами у вихідному положенні Недоліком цього пристрою є те, що при спуску нижньої секції обсадної колони на велику глибину в інтервалах звуження ствола свердловини або на и криволінійних ділянках може відбутися посадка колони, а так як несуча труба спроможна заглиблюватися в пробку, можуть передчасно відчинитися промивні вікна, що не забезпечить якісне цементування Крім того, для вилучення пробки необхідно зробити розвантаження ваги колони, що може призвести до руйнації цементного кільця за колоною і викликати МІЖКОЛОННІ перетоки Задачею цього винаходу є підвищення надійності роботи пристрою за рахунок виключення передчасного відкриття промивних вікон, а також підвищення якості кріплення колон за рахунок від'єднання бурильної колони без розвантаження її ваги Для вирішення поставленої задачі пропонується обертальна інерційна підвіска для спуску і кріплення нижньої секції обсадної колони, що включає порожнистий корпус із внутрішньою лівою різзю, розташований у його порожнині несучий шток із підшипниковим вузлом і опорним перехідником, установлену над ними втулку, що перекриває бічні вікна несучого штока, пробку, що взаємодіє з полим корпусом лівою різзю, підвісну пробку з перехідником, сполученим зрізними гвинтами з опорним перехід ником, ВІДПОВІДНО до винаходу несучий шток взаємодіє із втулкою лівою різзю, а пробка телескопічно сполучена шліцами із втулкою На фіг 1 зображений пристрій, який сполучений з нижньою секцією обсадної колони у вихідному положенні, загальний вид, На фіг 2 - пристрій після звільнення підвісної пробки і відкриття бічних вікон несучого штока, На фіг 3 - пристрій при вилученні ПІДВІСКИ В зборі з полого корпуса, На фіг 4 - перетин А-А на фіг 2 Обертальна інерційна підвіска складається з порожнистого корпуса 1, у порожнині якого розташований несучий шток 2 з підшипниковим вузлом З і опорним перехідником 4 Над підшипниковим вузлом 3 розміщена шліцева пробка 5 з опорною площиною 6, що взаємодіє лівою різзю 7 із полим корпусом 1 Шліцева пробка 5 телескопічно сполучена шліцами 8 із втулкою 9, що також взаємодіє лівою різзю 10 із несучим штоком 2 і перекриває внутрішнім циліндром 11 бічні вікна 12 несучого штока 2 Знизу до опорного перехідника 4 приєднана підвісна пробка 13 із перехідником 14, який закріплений зрізними елементами 15 Підвісна пробка 13 примикає до ствола нижньої секції обсадної колони 16, що приєднана до основи полого корпуса 1 із виконаною різзю 17 для кріплення верхньої секції обсадной колони Герметичність обертальної ПІДВІСКИ забезпечується ущільнюючи ми кільцями 18 Обертова інерційна підвіска працює таким чином На колоні бурильних труб обертальну інерційну підвіску в зборі з нижньою секцією обсадної колони 16 опускають у ствол свердловини на розрахункову глибину При посадках і затяжках у процесі спуску ПІДВІСКИ в свердловину промивні вікна 12 залишаються герметично закритими внутрішнім циліндром 11 втулки 9, тому що несучий шток 2 надійно зафіксований у порожнистому корпусі 1 верхнім торцем обсадної колони 16 Таке технічне рішення дозволяє робити багаторазове розходжування колони, що спускається Після досягнення заданої позначки роблять нагнітання визначеного обсягу тампонажного розчину і продавлюють його буровим розчином разом із розділювальною пробкою (на кресленні умовно не показаної) до и посадки в підвісну пробку 13 Надлишковим внутрішнім тиском руйнують зрізні елементи 15 і обидві пробки разом із перехідником 14 продавлюють буровим розчином до посадки на упорне кільце Про де свідчить зростання тиску наприкінці нагнітання повного обсягу тампонажного розчину через зворотний вибійний клапан у затрубний простір (на кресленні не показані) Правобічним обертанням підвішеної бурильної колони разом із несучим штоком 2 переміщають униз втулку 9, що взаємодіє лівою різзю 10 із несучим штоком 2 (див фіг 2) і відчиняють бічні вікна 12 Циркуляцією бурового розчину по осьовому каналу бурильних труб і несучого штока 2 через бічні вікна 12 надлишки тампонажного розчину виносяться по затрубному просторі із свердловини Після затвердіння цементного стакану наступним обертанням бурильної колони з несучим штоком 2 управо втулку 9, що телескопічне сполучена шліцами 8 із шліцевою пробкою 5, переміщають униз до контакту з опорною площиною 6 і по інерції, енергією моменту обертання бурильної колони, вигвинчують шліцеву пробку 5 із порожнистого корпуса 1 Підйомом бурильної колони на поверхню вилучають (див фігЗ) несучий шток 2 разом із втулкою 9, шліцевою пробкою 5, підшипниковим вузлом 3 і опорним перехідником 4 Таке технічне рішення дозволило зняти концентрацію напруження в обсадній колоні і зберегти ЦІЛІСНІСТЬ цементного кільця за колоною Застосування даного пристрою дозволило зменшити можливість виникнення ускладнень і аварій при спуску і кріпленні нижньої секції обсадної колони і підвищити якість кріплення свердловин за рахунок виключення передчасного відкриття промивних вікон, а також можливості від'єднання бурильної колони від нижньої секції обсадної колони інерцією обертання без розвантаження Пристрій може бути використано як при кріпленні газових, так і нафтових свердловин 55484 ФІГ.1 Фіг.2 55484 A - A Фіг.З Фіг.4 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
