Пиловловлювач аеродинамічної сепарації сипких матеріалів, в тому числі і рушанки рицини

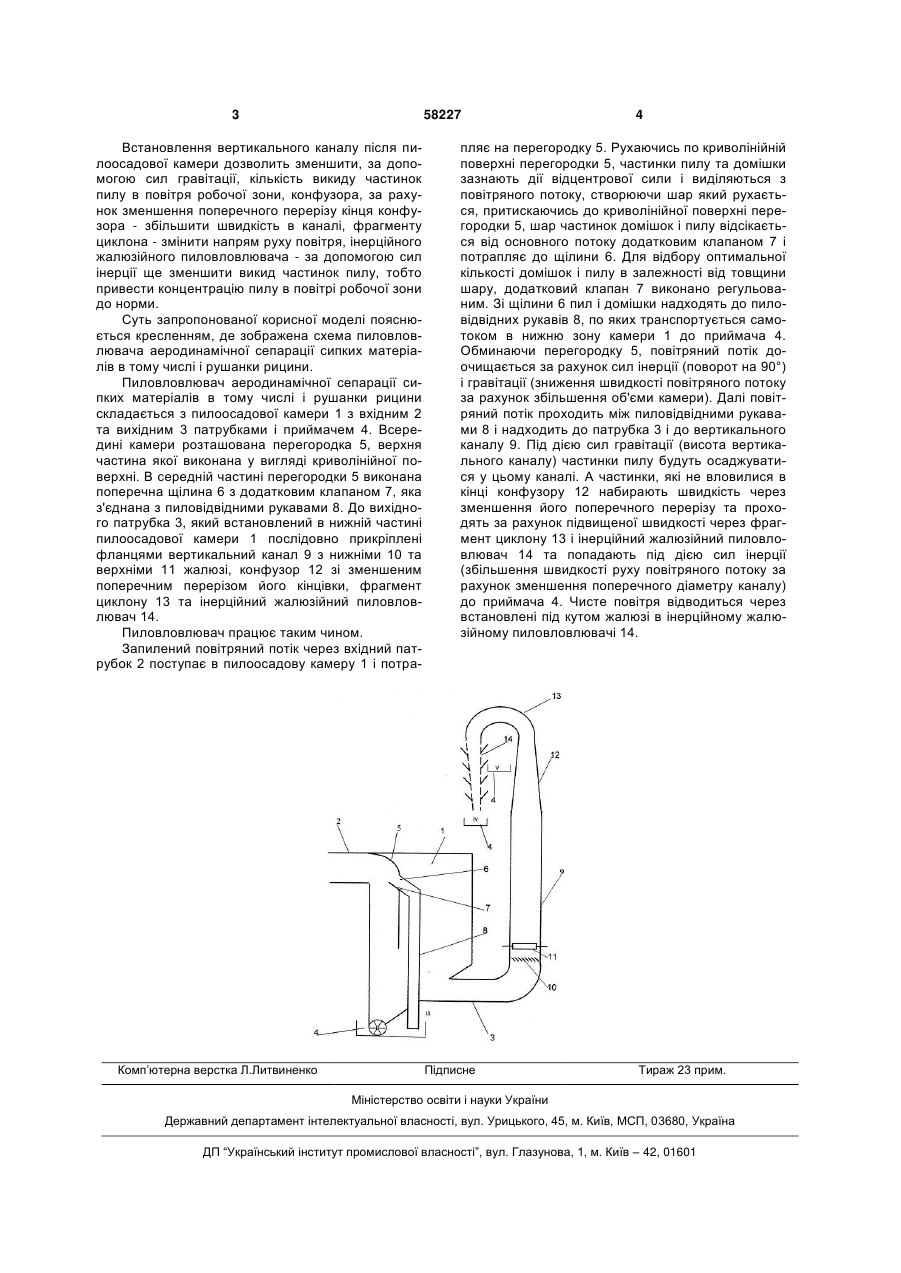

Пиловловлювач аеродинамічної сепарації сипких матеріалів, в тому числі і рушанки рицини, що включає пилоосадову камеру з вхідним й вихідним патрубками, приймачем й перегородкою, яка 3 58227 Встановлення вертикального каналу після пилоосадової камери дозволить зменшити, за допомогою сил гравітації, кількість викиду частинок пилу в повітря робочої зони, конфузора, за рахунок зменшення поперечного перерізу кінця конфузора - збільшити швидкість в каналі, фрагменту циклона - змінити напрям руху повітря, інерційного жалюзійного пиловловлювача - за допомогою сил інерції ще зменшити викид частинок пилу, тобто привести концентрацію пилу в повітрі робочої зони до норми. Суть запропонованої корисної моделі пояснюється кресленням, де зображена схема пиловловлювача аеродинамічної сепарації сипких матеріалів в тому числі і рушанки рицини. Пиловловлювач аеродинамічної сепарації сипких матеріалів в тому числі і рушанки рицини складається з пилоосадової камери 1 з вхідним 2 та вихідним 3 патрубками і приймачем 4. Всередині камери розташована перегородка 5, верхня частина якої виконана у вигляді криволінійної поверхні. В середній частині перегородки 5 виконана поперечна щілина 6 з додатковим клапаном 7, яка з'єднана з пиловідвідними рукавами 8. До вихідного патрубка 3, який встановлений в нижній частині пилоосадової камери 1 послідовно прикріплені фланцями вертикальний канал 9 з нижніми 10 та верхніми 11 жалюзі, конфузор 12 зі зменшеним поперечним перерізом його кінцівки, фрагмент циклону 13 та інерційний жалюзійний пиловловлювач 14. Пиловловлювач працює таким чином. Запилений повітряний потік через вхідний патрубок 2 поступає в пилоосадову камеру 1 і потра Комп’ютерна верстка Л.Литвиненко 4 пляє на перегородку 5. Рухаючись по криволінійній поверхні перегородки 5, частинки пилу та домішки зазнають дії відцентрової сили і виділяються з повітряного потоку, створюючи шар який рухається, притискаючись до криволінійної поверхні перегородки 5, шар частинок домішок і пилу відсікається від основного потоку додатковим клапаном 7 і потрапляє до щілини 6. Для відбору оптимальної кількості домішок і пилу в залежності від товщини шару, додатковий клапан 7 виконано регульованим. Зі щілини 6 пил і домішки надходять до пиловідвідних рукавів 8, по яких транспортується самотоком в нижню зону камери 1 до приймача 4. Обминаючи перегородку 5, повітряний потік доочищається за рахунок сил інерції (поворот на 90°) і гравітації (зниження швидкості повітряного потоку за рахунок збільшення об'єми камери). Далі повітряний потік проходить між пиловідвідними рукавами 8 і надходить до патрубка 3 і до вертикального каналу 9. Під дією сил гравітації (висота вертикального каналу) частинки пилу будуть осаджуватися у цьому каналі. А частинки, які не вловилися в кінці конфузору 12 набирають швидкість через зменшення його поперечного перерізу та проходять за рахунок підвищеної швидкості через фрагмент циклону 13 і інерційний жалюзійний пиловловлювач 14 та попадають під дією сил інерції (збільшення швидкості руху повітряного потоку за рахунок зменшення поперечного діаметру каналу) до приймача 4. Чисте повітря відводиться через встановлені під кутом жалюзі в інерційному жалюзійному пиловловлювачі 14. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
