Проба для визначення рідиноплинності вихідних металевих розплавів та рідиноплинності при формуванні за їхньою допомогою біметалів

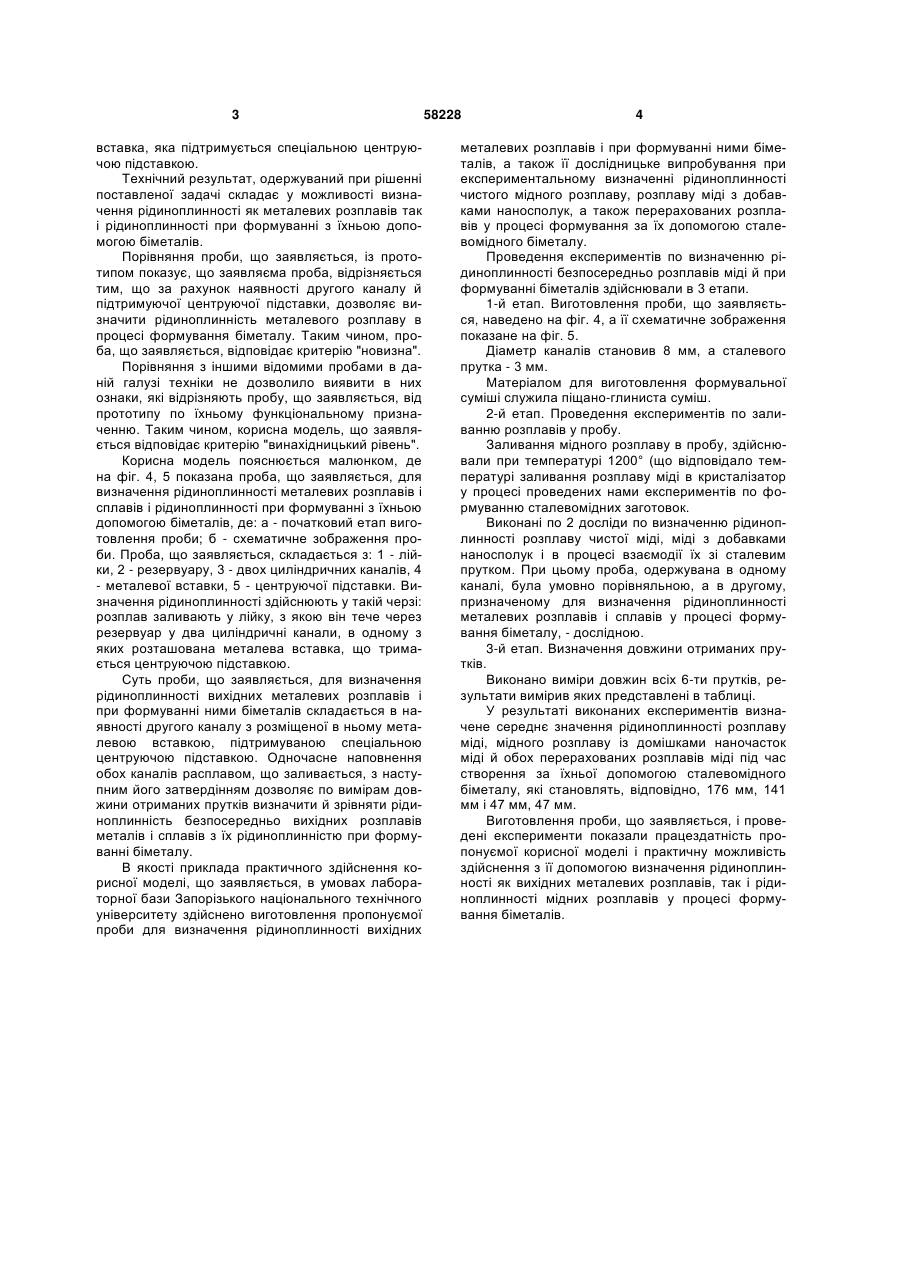

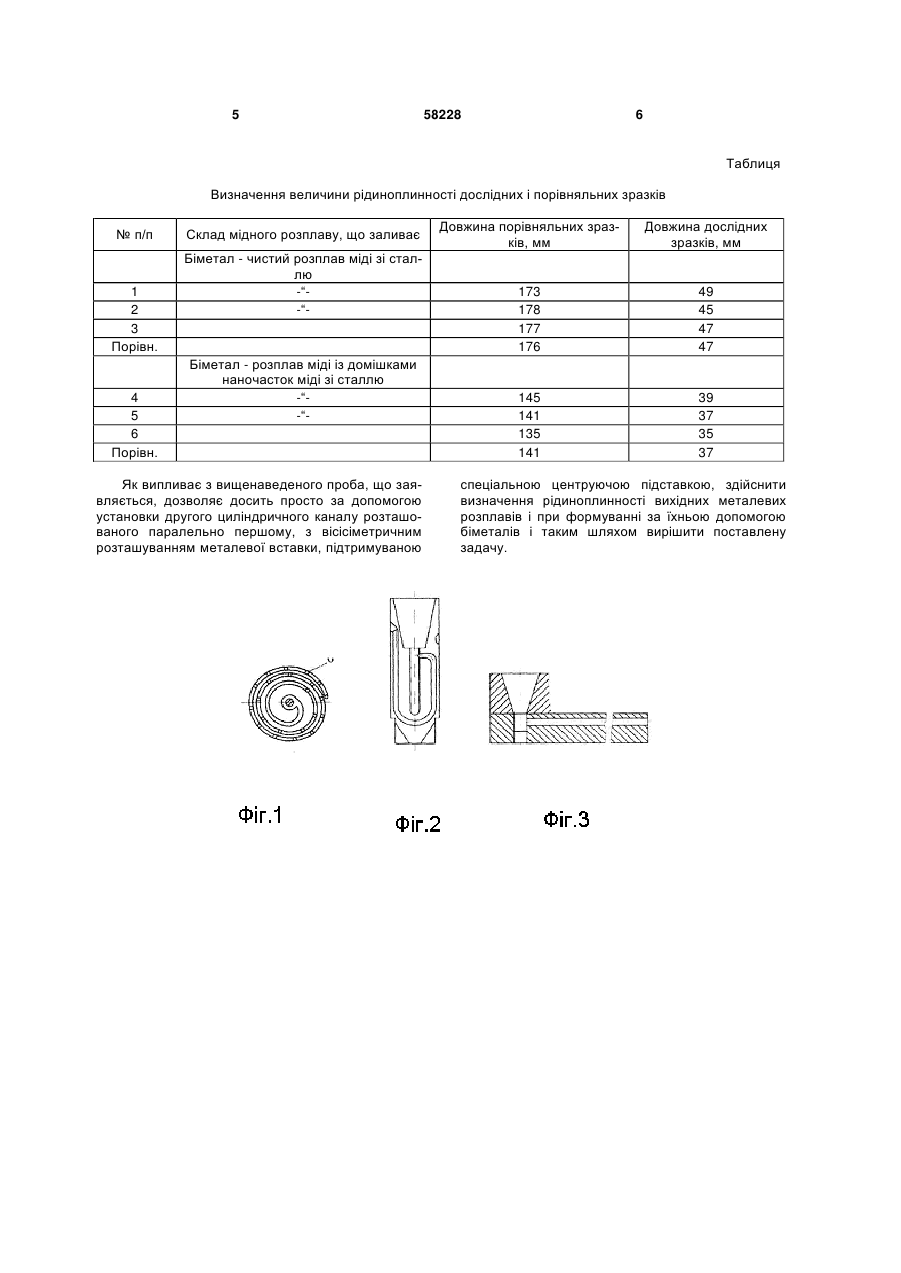

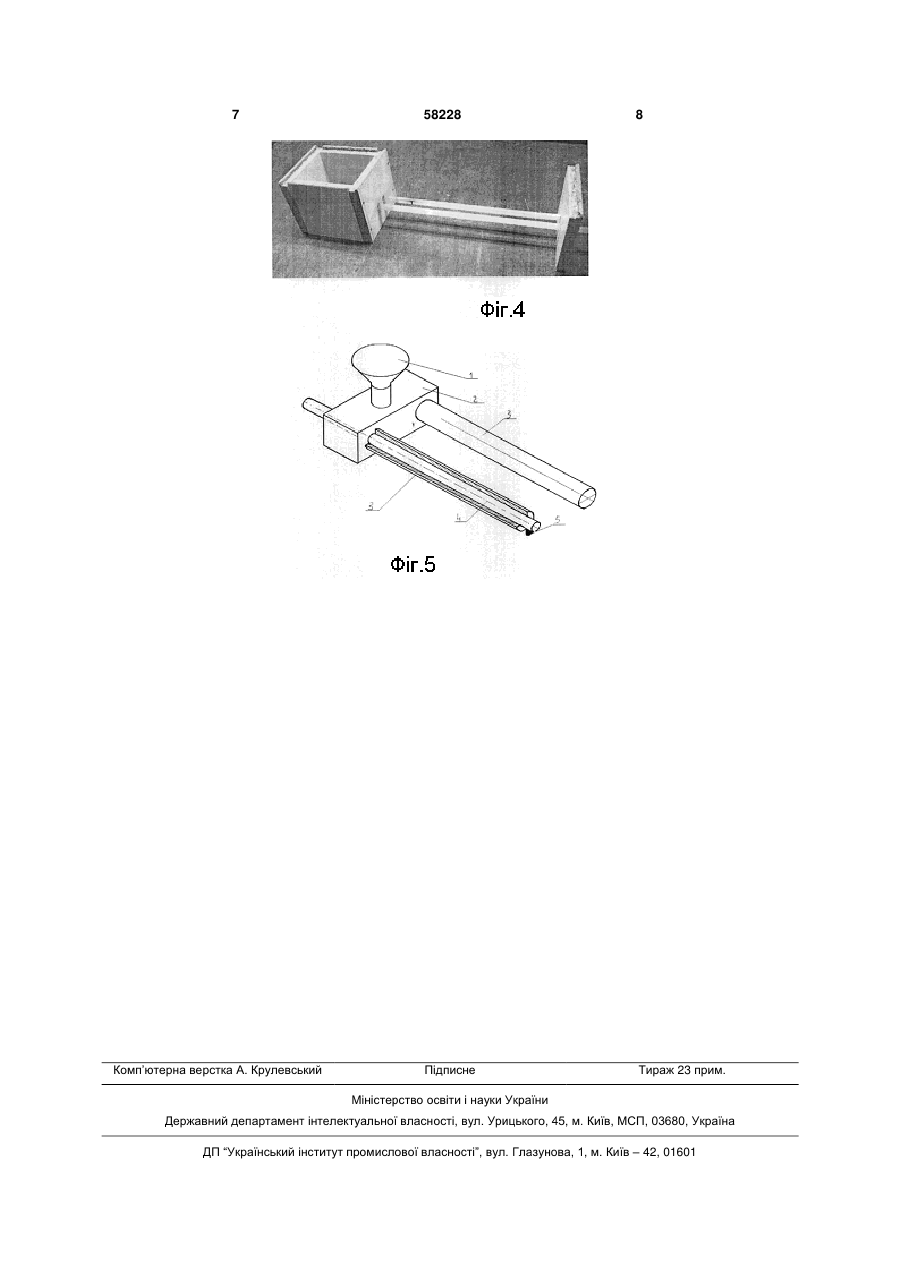

Проба для визначення рідиноплинності мета 3 вставка, яка підтримується спеціальною центруючою підставкою. Технічний результат, одержуваний при рішенні поставленої задачі складає у можливості визначення рідиноплинності як металевих розплавів так і рідиноплинності при формуванні з їхньою допомогою біметалів. Порівняння проби, що заявляється, із прототипом показує, що заявляєма проба, відрізняється тим, що за рахунок наявності другого каналу й підтримуючої центруючої підставки, дозволяє визначити рідиноплинність металевого розплаву в процесі формування біметалу. Таким чином, проба, що заявляється, відповідає критерію "новизна". Порівняння з іншими відомими пробами в даній галузі техніки не дозволило виявити в них ознаки, які відрізняють пробу, що заявляється, від прототипу по їхньому функціональному призначенню. Таким чином, корисна модель, що заявляється відповідає критерію "винахідницький рівень". Корисна модель пояснюється малюнком, де на фіг. 4, 5 показана проба, що заявляється, для визначення рідиноплинності металевих розплавів і сплавів і рідиноплинності при формуванні з їхньою допомогою біметалів, де: а - початковий етап виготовлення проби; б - схематичне зображення проби. Проба, що заявляється, складається з: 1 - лійки, 2 - резервуару, 3 - двох циліндричних каналів, 4 - металевої вставки, 5 - центруючої підставки. Визначення рідиноплинності здійснюють у такій черзі: розплав заливають у лійку, з якою він тече через резервуар у два циліндричні канали, в одному з яких розташована металева вставка, що тримається центруючою підставкою. Суть проби, що заявляється, для визначення рідиноплинності вихідних металевих розплавів і при формуванні ними біметалів складається в наявності другого каналу з розміщеної в ньому металевою вставкою, підтримуваною спеціальною центруючою підставкою. Одночасне наповнення обох каналів расплавом, що заливається, з наступним його затвердінням дозволяє по вимірам довжини отриманих прутків визначити й зрівняти рідиноплинність безпосередньо вихідних розплавів металів і сплавів з їх рідиноплинністю при формуванні біметалу. В якості приклада практичного здійснення корисної моделі, що заявляється, в умовах лабораторної бази Запорізького національного технічного університету здійснено виготовлення пропонуємої проби для визначення рідиноплинності вихідних 58228 4 металевих розплавів і при формуванні ними біметалів, а також її дослідницьке випробування при експериментальному визначенні рідиноплинності чистого мідного розплаву, розплаву міді з добавками наносполук, а також перерахованих розплавів у процесі формування за їх допомогою сталевомідного біметалу. Проведення експериментів по визначенню рідиноплинності безпосередньо розплавів міді й при формуванні біметалів здійснювали в 3 етапи. 1-й етап. Виготовлення проби, що заявляється, наведено на фіг. 4, а її схематичне зображення показане на фіг. 5. Діаметр каналів становив 8 мм, а сталевого прутка - 3 мм. Матеріалом для виготовлення формувальної суміші служила піщано-глиниста суміш. 2-й етап. Проведення експериментів по заливанню розплавів у пробу. Заливання мідного розплаву в пробу, здійснювали при температурі 1200° (що відповідало температурі заливання розплаву міді в кристалізатор у процесі проведених нами експериментів по формуванню сталевомідних заготовок. Виконані по 2 досліди по визначенню рідиноплинності розплаву чистої міді, міді з добавками наносполук і в процесі взаємодії їх зі сталевим прутком. При цьому проба, одержувана в одному каналі, була умовно порівняльною, а в другому, призначеному для визначення рідиноплинності металевих розплавів і сплавів у процесі формування біметалу, - дослідною. 3-й етап. Визначення довжини отриманих прутків. Виконано виміри довжин всіх 6-ти прутків, результати вимірив яких представлені в таблиці. У результаті виконаних експериментів визначене середнє значення рідиноплинності розплаву міді, мідного розплаву із домішками наночасток міді й обох перерахованих розплавів міді під час створення за їхньої допомогою сталевомідного біметалу, які становлять, відповідно, 176 мм, 141 мм і 47 мм, 47 мм. Виготовлення проби, що заявляється, і проведені експерименти показали працездатність пропонуємої корисної моделі і практичну можливість здійснення з її допомогою визначення рідиноплинності як вихідних металевих розплавів, так і рідиноплинності мідних розплавів у процесі формування біметалів. 5 58228 6 Таблиця Визначення величини рідиноплинності дослідних і порівняльних зразків № п/п 1 2 3 Порівн. 4 5 6 Порівн. Склад мідного розплаву, що заливає Біметал - чистий розплав міді зі сталлю -“-“ Біметал - розплав міді із домішками наночасток міді зі сталлю -“-“ Як випливає з вищенаведеного проба, що заявляється, дозволяє досить просто за допомогою установки другого циліндричного каналу розташованого паралельно першому, з вісісіметричним розташуванням металевої вставки, підтримуваною Довжина порівняльних зразків, мм Довжина дослідних зразків, мм 173 178 177 176 49 45 47 47 145 141 135 141 39 37 35 37 спеціальною центруючою підставкою, здійснити визначення рідиноплинності вихідних металевих розплавів і при формуванні за їхньою допомогою біметалів і таким шляхом вирішити поставлену задачу. 7 Комп’ютерна верстка А. Крулевський 58228 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
