Бурове долото

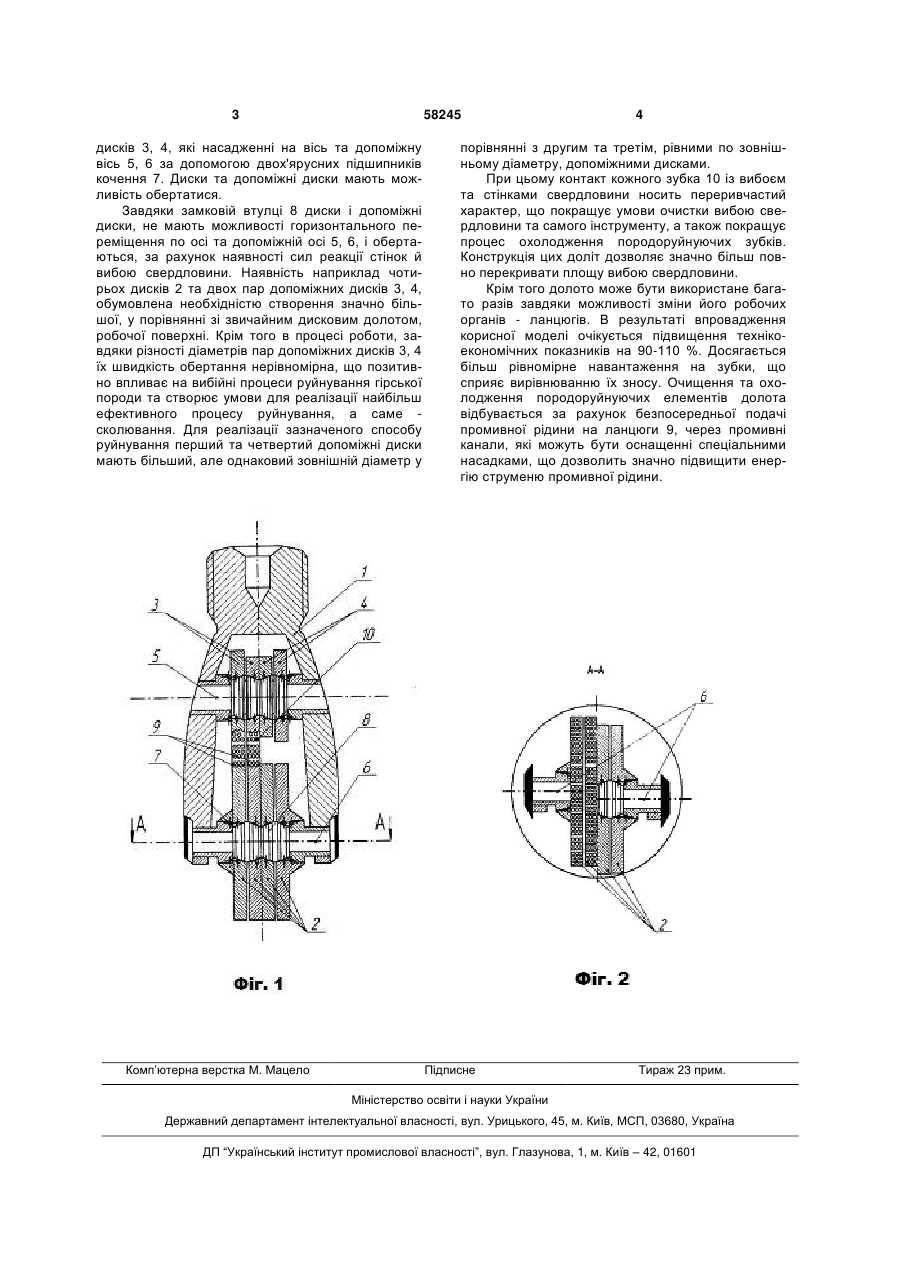

Бурове долото, яке включає диски на ексцентричній осі, що закріплена нерухомо в нижній частині лап, яке відрізняється тим, що має дві пари 3 58245 дисків 3, 4, які насадженні на вісь та допоміжну вісь 5, 6 за допомогою двох'ярусних підшипників кочення 7. Диски та допоміжні диски мають можливість обертатися. Завдяки замковій втулці 8 диски і допоміжні диски, не мають можливості горизонтального переміщення по осі та допоміжній осі 5, 6, і обертаються, за рахунок наявності сил реакції стінок й вибою свердловини. Наявність наприклад чотирьох дисків 2 та двох пар допоміжних дисків 3, 4, обумовлена необхідністю створення значно більшої, у порівнянні зі звичайним дисковим долотом, робочої поверхні. Крім того в процесі роботи, завдяки різності діаметрів пар допоміжних дисків 3, 4 їх швидкість обертання нерівномірна, що позитивно впливає на вибійні процеси руйнування гірської породи та створює умови для реалізації найбільш ефективного процесу руйнування, а саме сколювання. Для реалізації зазначеного способу руйнування перший та четвертий допоміжні диски мають більший, але однаковий зовнішній діаметр у Комп’ютерна верстка М. Мацело 4 порівнянні з другим та третім, рівними по зовнішньому діаметру, допоміжними дисками. При цьому контакт кожного зубка 10 із вибоєм та стінками свердловини носить переривчастий характер, що покращує умови очистки вибою свердловини та самого інструменту, а також покращує процес охолодження породоруйнуючих зубків. Конструкція цих доліт дозволяє значно більш повно перекривати площу вибою свердловини. Крім того долото може бути використане багато разів завдяки можливості зміни його робочих органів - ланцюгів. В результаті впровадження корисної моделі очікується підвищення технікоекономічних показників на 90-110 %. Досягається більш рівномірне навантаження на зубки, що сприяє вирівнюванню їх зносу. Очищення та охолодження породоруйнуючих елементів долота відбувається за рахунок безпосередньої подачі промивної рідини на ланцюги 9, через промивні канали, які можуть бути оснащенні спеціальними насадками, що дозволить значно підвищити енергію струменю промивної рідини. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
