Пристрій для обробки стовбура свердловини

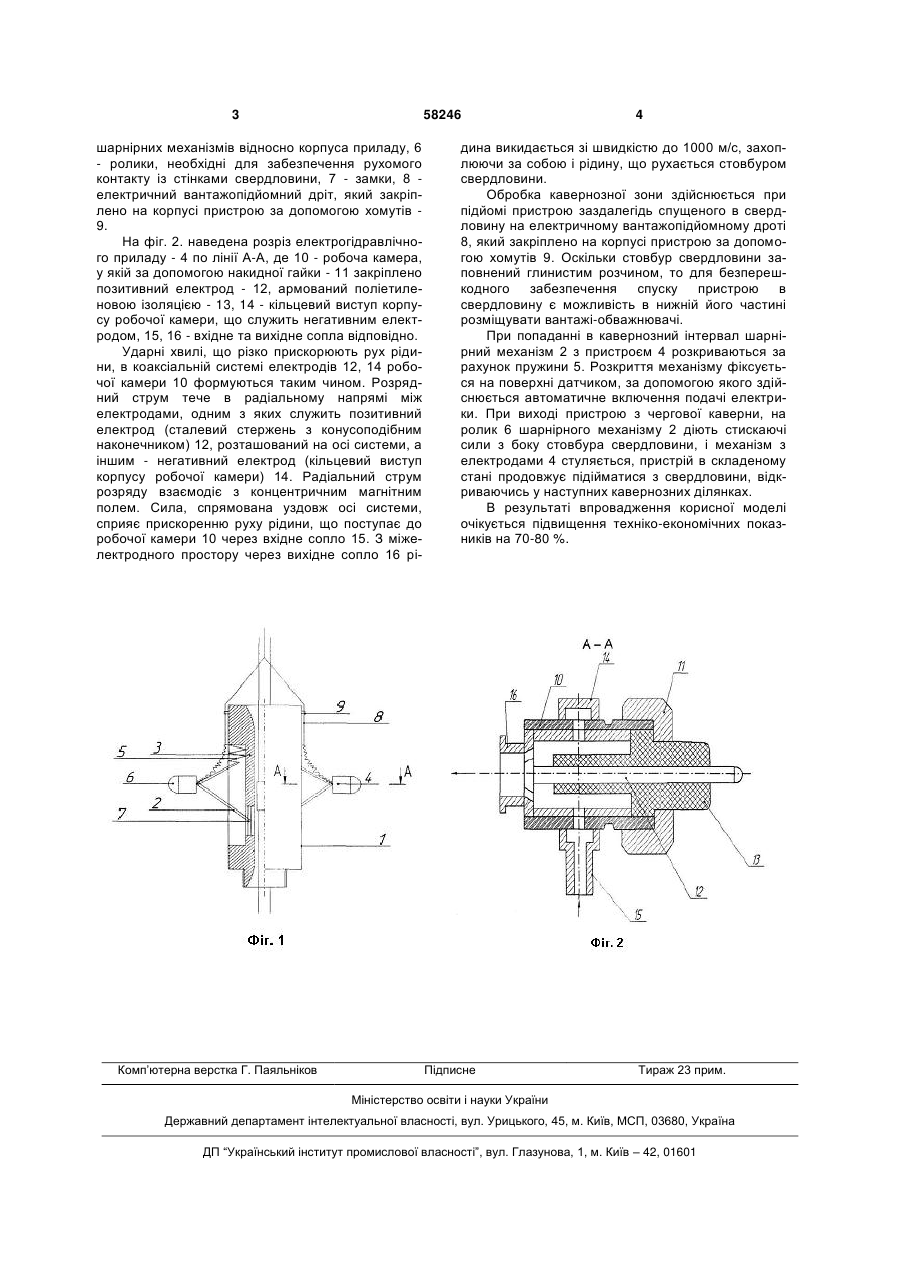

Пристрій для обробки стовбура свердловини, що містить циліндровий порожнистий корпус, в 3 58246 шарнірних механізмів відносно корпуса приладу, 6 - ролики, необхідні для забезпечення рухомого контакту із стінками свердловини, 7 - замки, 8 електричний вантажопідйомний дріт, який закріплено на корпусі пристрою за допомогою хомутів 9. На фіг. 2. наведена розріз електрогідравлічного приладу - 4 по лінії А-А, де 10 - робоча камера, у якій за допомогою накидної гайки - 11 закріплено позитивний електрод - 12, армований поліетиленовою ізоляцією - 13, 14 - кільцевий виступ корпусу робочої камери, що служить негативним електродом, 15, 16 - вхідне та вихідне сопла відповідно. Ударні хвилі, що різко прискорюють рух рідини, в коаксіальній системі електродів 12, 14 робочої камери 10 формуються таким чином. Розрядний струм тече в радіальному напрямі між електродами, одним з яких служить позитивний електрод (сталевий стержень з конусоподібним наконечником) 12, розташований на осі системи, а іншим - негативний електрод (кільцевий виступ корпусу робочої камери) 14. Радіальний струм розряду взаємодіє з концентричним магнітним полем. Сила, спрямована уздовж осі системи, сприяє прискоренню руху рідини, що поступає до робочої камери 10 через вхідне сопло 15. З міжелектродного простору через вихідне сопло 16 рі Комп’ютерна верстка Г. Паяльніков 4 дина викидається зі швидкістю до 1000 м/с, захоплюючи за собою і рідину, що рухається стовбуром свердловини. Обробка кавернозної зони здійснюється при підйомі пристрою заздалегідь спущеного в свердловину на електричному вантажопідйомному дроті 8, який закріплено на корпусі пристрою за допомогою хомутів 9. Оскільки стовбур свердловини заповнений глинистим розчином, то для безперешкодного забезпечення спуску пристрою в свердловину є можливість в нижній його частині розміщувати вантажі-обважнювачі. При попаданні в кавернозний інтервал шарнірний механізм 2 з пристроєм 4 розкриваються за рахунок пружини 5. Розкриття механізму фіксується на поверхні датчиком, за допомогою якого здійснюється автоматичне включення подачі електрики. При виході пристрою з чергової каверни, на ролик 6 шарнірного механізму 2 діють стискаючі сили з боку стовбура свердловини, і механізм з електродами 4 стуляється, пристрій в складеному стані продовжує підійматися з свердловини, відкриваючись у наступних кавернозних ділянках. В результаті впровадження корисної моделі очікується підвищення техніко-економічних показників на 70-80 %. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
