Електрична роз’єднувальна колонка
Формула / Реферат
Електрична роз'єднувальна колонка, що містить горизонтально розташований на підставці рамний каркас, на якому розміщені середній та два головних бічних відсіки-пости, кожний з яких виконаний у вигляді розташованої на каркасі панелі, на котрій розташовані блок захисної арматури, який складається з ізоляторів, з'єднаних з запобіжниками, та затискачів для підключення шлангових кабелів, що закриваються поворотною кришкою з засобами фіксації її у розкритому стані, які виконані у вигляді шарнірно закріпленої арматури, що взаємодіє з упорами, яка відрізняється тим, що запобіжники та ізолятори блока захисної арматури з'єднані за допомогою гнучкого кабелю.
Текст

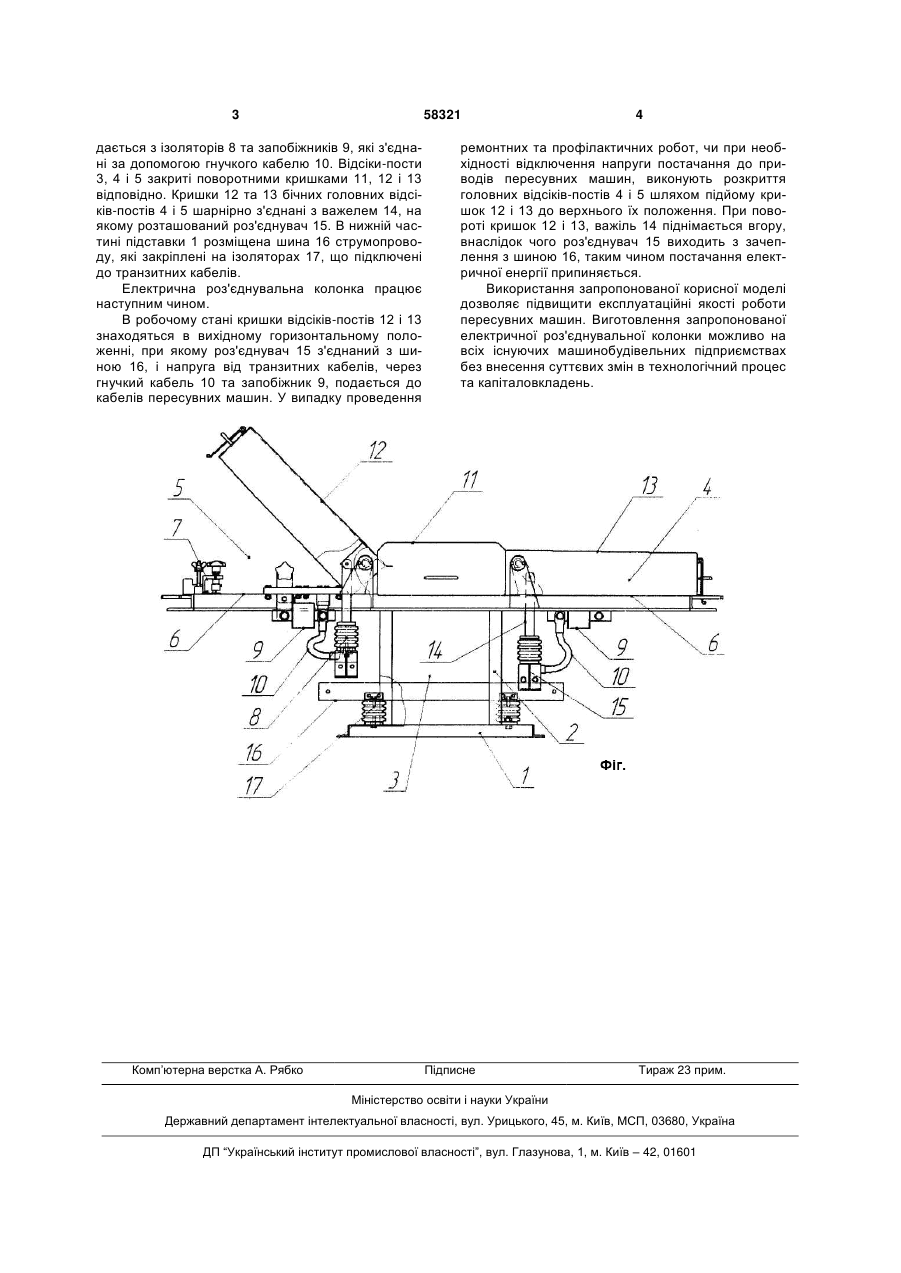

Електрична роз'єднувальна колонка, що містить горизонтально розташований на підставці рамний каркас, на якому розміщені середній та два головних бічних відсіки-пости, кожний з яких 3 58321 дається з ізоляторів 8 та запобіжників 9, які з'єднані за допомогою гнучкого кабелю 10. Відсіки-пости 3, 4 і 5 закриті поворотними кришками 11, 12 і 13 відповідно. Кришки 12 та 13 бічних головних відсіків-постів 4 і 5 шарнірно з'єднані з важелем 14, на якому розташований роз'єднувач 15. В нижній частині підставки 1 розміщена шина 16 струмопроводу, які закріплені на ізоляторах 17, що підключені до транзитних кабелів. Електрична роз'єднувальна колонка працює наступним чином. В робочому стані кришки відсіків-постів 12 і 13 знаходяться в вихідному горизонтальному положенні, при якому роз'єднувач 15 з'єднаний з шиною 16, і напруга від транзитних кабелів, через гнучкий кабель 10 та запобіжник 9, подається до кабелів пересувних машин. У випадку проведення Комп’ютерна верстка А. Рябко 4 ремонтних та профілактичних робот, чи при необхідності відключення напруги постачання до приводів пересувних машин, виконують розкриття головних відсіків-постів 4 і 5 шляхом підйому кришок 12 і 13 до верхнього їх положення. При повороті кришок 12 і 13, важіль 14 піднімається вгору, внаслідок чого роз'єднувач 15 виходить з зачеплення з шиною 16, таким чином постачання електричної енергії припиняється. Використання запропонованої корисної моделі дозволяє підвищити експлуатаційні якості роботи пересувних машин. Виготовлення запропонованої електричної роз'єднувальної колонки можливо на всіх існуючих машинобудівельних підприємствах без внесення суттєвих змін в технологічний процес та капіталовкладень. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectric disconnecting column
Автори англійськоюKryvoshein Ihor Vilenovych
Назва патенту російськоюЭлектрическая разъединительная колонка
Автори російськоюКривошеин Игорь Виленович
МПК / Мітки
МПК: H01H 21/00
Мітки: електрична, колонка, роз'єднувальна
