Корпус плуга

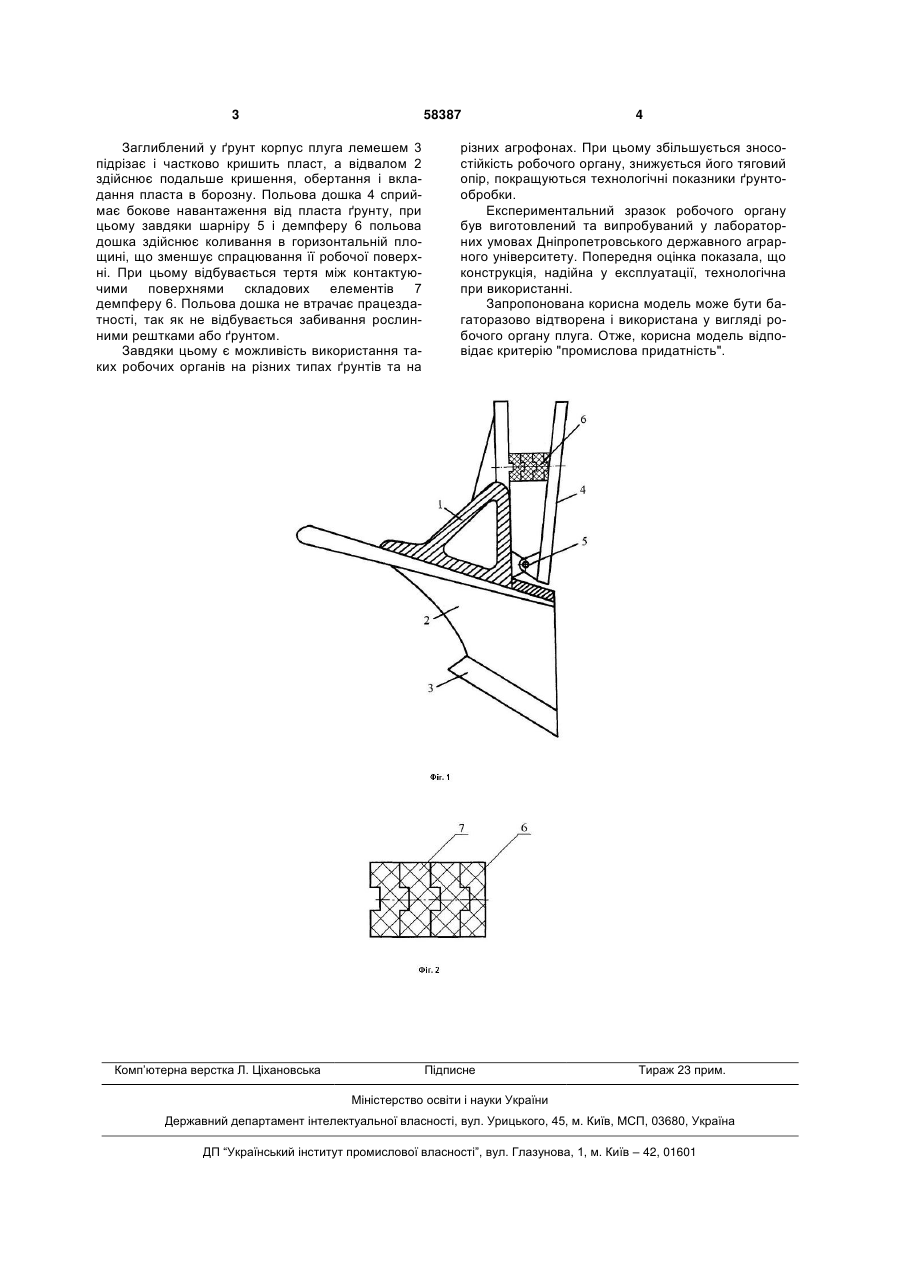

Корпус плуга, що містить стояк, відвал і шарнірно зв'язану із стійкою польову дошку, гумовий демпфер, розташований між польовою дошкою і стійкою, який відрізняється тим, що демпфер виконаний у вигляді пакета циліндричних елементів, що з'єднані між собою за допомогою впадин і виступів. (19) (21) u201011452 (22) 27.09.2010 (24) 11.04.2011 (46) 11.04.2011, Бюл.№ 7, 2011 р. (72) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, ДЕМИДОВ ОЛЕКСАНДР АНАТОЛІЙОВИЧ, КОБЕЦЬ ОЛЕКСАНДР МИКОЛАЙОВИЧ, ВОЛИК БОРИС АНАТОЛІЙОВИЧ, ХОТЮН ГРИГОРІЙ ВОЛОДИМИРОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ 3 58387 Заглиблений у ґрунт корпус плуга лемешем 3 підрізає і частково кришить пласт, а відвалом 2 здійснює подальше кришення, обертання і вкладання пласта в борозну. Польова дошка 4 сприймає бокове навантаження від пласта ґрунту, при цьому завдяки шарніру 5 і демпферу 6 польова дошка здійснює коливання в горизонтальній площині, що зменшує спрацювання її робочої поверхні. При цьому відбувається тертя між контактуючими поверхнями складових елементів 7 демпферу 6. Польова дошка не втрачає працездатності, так як не відбувається забивання рослинними рештками або ґрунтом. Завдяки цьому є можливість використання таких робочих органів на різних типах ґрунтів та на Комп’ютерна верстка Л. Ціхановська 4 різних агрофонах. При цьому збільшується зносостійкість робочого органу, знижується його тяговий опір, покращуються технологічні показники ґрунтообробки. Експериментальний зразок робочого органу був виготовлений та випробуваний у лабораторних умовах Дніпропетровського державного аграрного університету. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органу плуга. Отже, корисна модель відповідає критерію "промислова придатність". Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
