Формула / Реферат

Робочий орган культиватора, що містить шарнірно встановлену на рамі стійку з жорстко закріпленою на ній плоскоріжучою лапою, при цьому у верхній частині стійки закріплений важіль, з'єднаний пружиною із закріпленим на рамі кронштейном, важіль виконано одноплечим, а його вільний кінець направлений в сторону, що протилежна напрямку руху робочого органу, при цьому кронштейн розміщений перед носком плоскоріжучої лапи, який відрізняється тим, що важіль поворотної стійки розміщується між двома пружинами стиску.

Текст

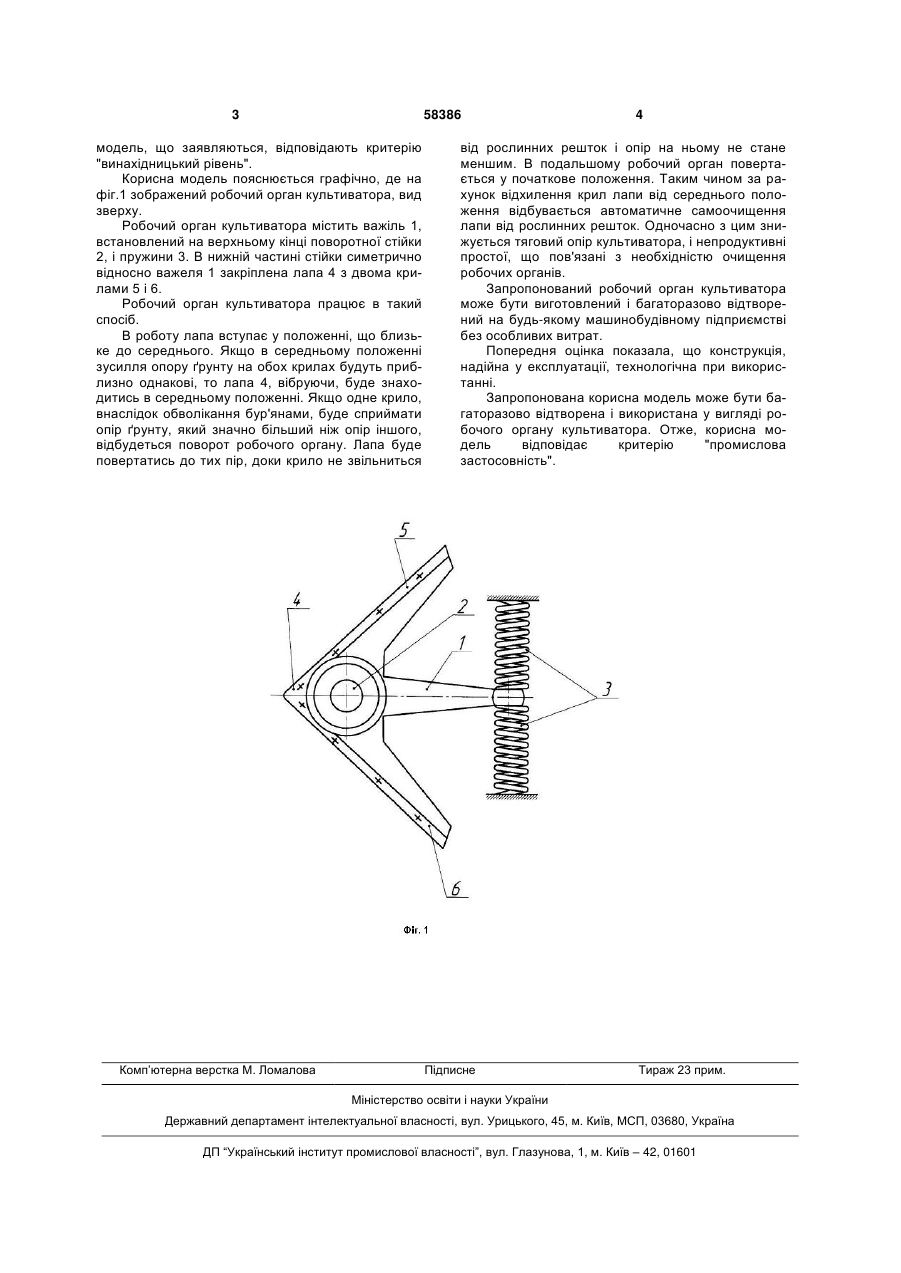

Робочий орган культиватора, що містить шарнірно встановлену на рамі стійку з жорстко закріп 3 58386 модель, що заявляються, відповідають критерію "винахідницький рівень". Корисна модель пояснюється графічно, де на фіг.1 зображений робочий орган культиватора, вид зверху. Робочий орган культиватора містить важіль 1, встановлений на верхньому кінці поворотної стійки 2, і пружини 3. В нижній частині стійки симетрично відносно важеля 1 закріплена лапа 4 з двома крилами 5 і 6. Робочий орган культиватора працює в такий спосіб. В роботу лапа вступає у положенні, що близьке до середнього. Якщо в середньому положенні зусилля опору ґрунту на обох крилах будуть приблизно однакові, то лапа 4, вібруючи, буде знаходитись в середньому положенні. Якщо одне крило, внаслідок обволікання бур'янами, буде сприймати опір ґрунту, який значно більший ніж опір іншого, відбудеться поворот робочого органу. Лапа буде повертатись до тих пір, доки крило не звільниться Комп’ютерна верстка М. Ломалова 4 від рослинних решток і опір на ньому не стане меншим. В подальшому робочий орган повертається у початкове положення. Таким чином за рахунок відхилення крил лапи від середнього положення відбувається автоматичне самоочищення лапи від рослинних решток. Одночасно з цим знижується тяговий опір культиватора, і непродуктивні простої, що пов'язані з необхідністю очищення робочих органів. Запропонований робочий орган культиватора може бути виготовлений і багаторазово відтворений на будь-якому машинобудівному підприємстві без особливих витрат. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органу культиватора. Отже, корисна модель відповідає критерію "промислова застосовність". Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Cultivator working element

Автори англійською

Kobets Anatolii Stepanovych, Naumenko Mykola Mykolaiovych, Demydov Oleksandr Anatoliiovych, Kobets Oleksandr Mykolaiovych, Puhach Andrii Mykolaiovych

Назва патенту російською

Рабочий орган культиватора

Автори російською

Кобец Анатолий Степанович, Науменко Николай Николаевич, Демидов Александр Анатольевич, Кобец Александр Николаевич, Пугач Андрей Николаевич

МПК / Мітки

МПК: A01B 35/26

Мітки: орган, культиватора, робочий
