Корпус плуга

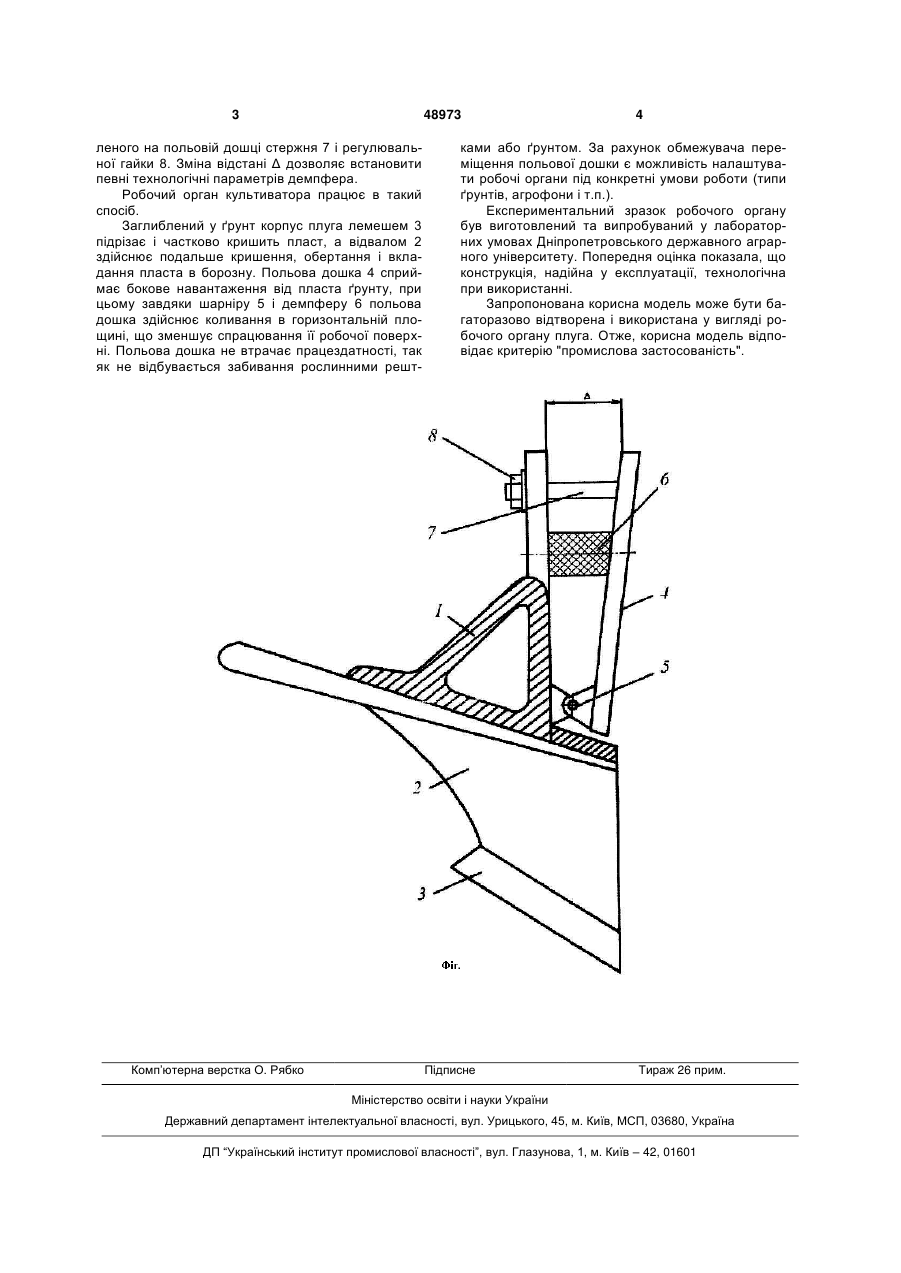

Корпус плуга, що містить стійку, відвал, леміш і шарнірно зв'язану зі стійкою польову дошку, яка в задній частині спирається на гумовий демпфер, який відрізняється тим, що містить обмежувач переміщення польової дошки, розташований між польовою дошкою і стійкою. (19) (21) u200911092 (22) 02.11.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, ДИРДА ВІТАЛІЙ ІЛАРІОНОВИЧ, КОБЕЦЬ ОЛЕКСАНДР МИКОЛАЙОВИЧ, ВОЛИК БОРИС АНАТОЛІЙОВИЧ, ХОТЮН ГРИГОРІЙ ВОЛОДИМИРОВИЧ, СОКОЛ СЕРГІЙ ПЕТРОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ 3 48973 леного на польовій дошці стержня 7 і регулювальної гайки 8. Зміна відстані Δ дозволяє встановити певні технологічні параметрів демпфера. Робочий орган культиватора працює в такий спосіб. Заглиблений у ґрунт корпус плуга лемешем 3 підрізає і частково кришить пласт, а відвалом 2 здійснює подальше кришення, обертання і вкладання пласта в борозну. Польова дошка 4 сприймає бокове навантаження від пласта ґрунту, при цьому завдяки шарніру 5 і демпферу 6 польова дошка здійснює коливання в горизонтальній площині, що зменшує спрацювання її робочої поверхні. Польова дошка не втрачає працездатності, так як не відбувається забивання рослинними решт Комп’ютерна верстка О. Рябко 4 ками або ґрунтом. За рахунок обмежувача переміщення польової дошки є можливість налаштувати робочі органи під конкретні умови роботи (типи ґрунтів, агрофони і т.п.). Експериментальний зразок робочого органу був виготовлений та випробуваний у лабораторних умовах Дніпропетровського державного аграрного університету. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органу плуга. Отже, корисна модель відповідає критерію "промислова застосованість". Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
