Робочий орган культиватора
Номер патенту: 58390
Опубліковано: 11.04.2011
Автори: Демидов Олександр Анатолійович, Кобець Олександр Миколайович, Кобець Анатолій Степанович, Науменко Микола Миколайович, Пугач Андрій Миколайович
Формула / Реферат
Робочий орган культиватора, що включає лезо, яке виконано у вигляді кривої лінії, кривизна якої збільшується від початку до кінця леза, а кут між дотичною до леза та напрямком руху зменшується, який відрізняється тим, що на крилах стрілчастої лапи, в горизонтальній площині, встановлені загострені диски з можливістю вільного обертання.
Текст

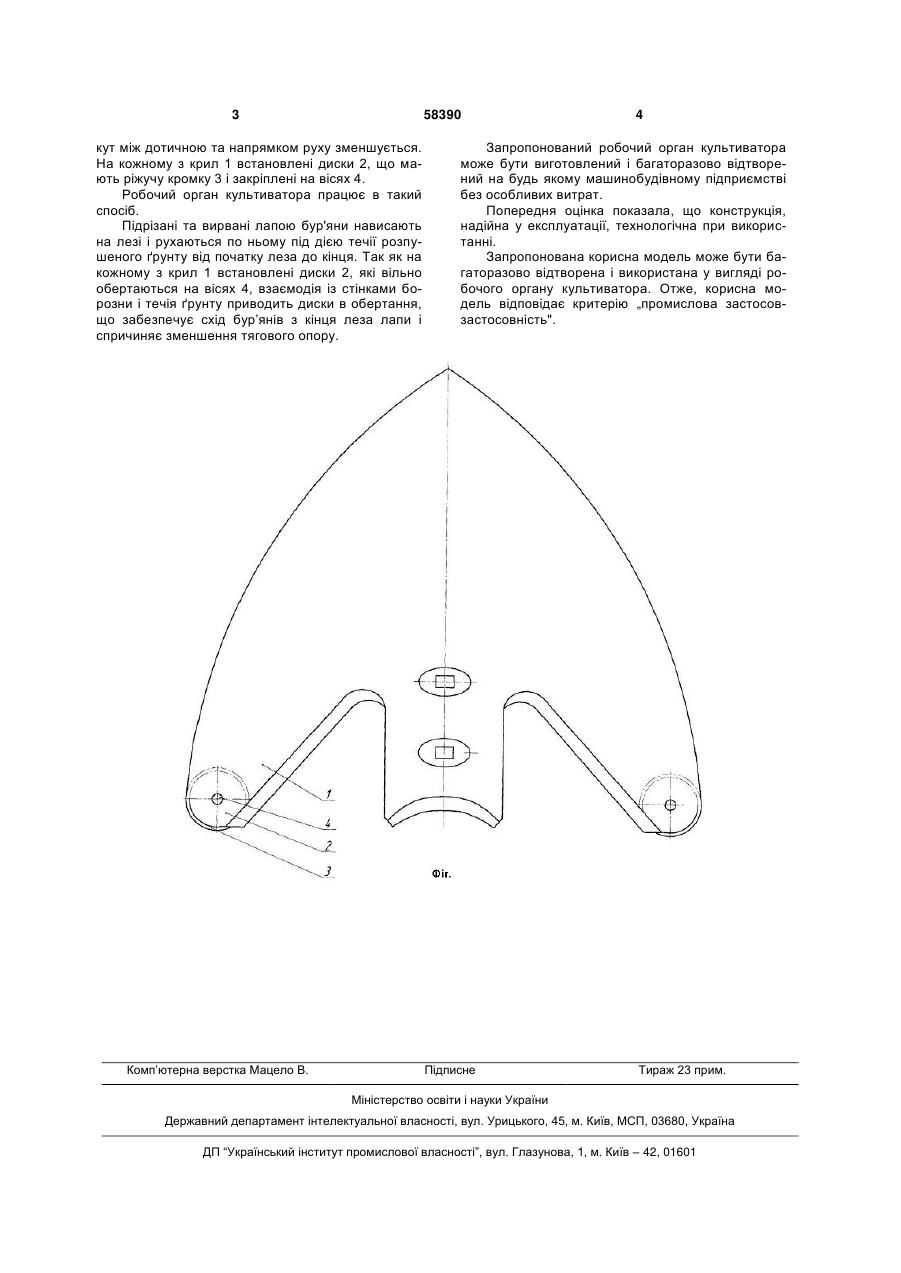

Робочий орган культиватора, що включає лезо, яке виконано у вигляді кривої лінії, кривизна якої збільшується від початку до кінця леза, а кут між дотичною до леза та напрямком руху зменшується, який відрізняється тим, що на крилах стрілчастої лапи, в горизонтальній площині, встановлені загострені диски з можливістю вільного обертання. (19) (21) u201011455 (22) 27.09.2010 (24) 11.04.2011 (46) 11.04.2011, Бюл.№ 7, 2011 р. (72) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, НАУМЕНКО МИКОЛА МИКОЛАЙОВИЧ, ДЕМИДОВ ОЛЕКСАНДР АНАТОЛІЙОВИЧ, КОБЕЦЬ ОЛЕКСАНДР МИКОЛАЙОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ (73) ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 58390 кут між дотичною та напрямком руху зменшується. На кожному з крил 1 встановлені диски 2, що мають ріжучу кромку 3 і закріплені на вісях 4. Робочий орган культиватора працює в такий спосіб. Підрізані та вирвані лапою бур'яни нависають на лезі і рухаються по ньому під дією течії розпушеного ґрунту від початку леза до кінця. Так як на кожному з крил 1 встановлені диски 2, які вільно обертаються на вісях 4, взаємодія із стінками борозни і течія ґрунту приводить диски в обертання, що забезпечує схід бур’янів з кінця леза лапи і спричиняє зменшення тягового опору. Комп’ютерна верстка Мацело В. 4 Запропонований робочий орган культиватора може бути виготовлений і багаторазово відтворений на будь якому машинобудівному підприємстві без особливих витрат. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органу культиватора. Отже, корисна модель відповідає критерію „промислова застосовзастосовність". Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCultivator working element
Автори англійськоюKobets Anatolii Stepanovych, Naumenko Mykola Mykolaiovych, Demydov Oleksandr Anatoliiovych, Kobets Oleksandr Mykolaiovych, Puhach Andrii Mykolaiovych
Назва патенту російськоюРабочий орган культиватора
Автори російськоюКобец Анатолий Степанович, Науменко Николай Николаевич, Демидов Александр Анатольевич, Кобец Александр Николаевич, Пугач Андрей Николаевич
МПК / Мітки
МПК: A01B 35/26
Мітки: орган, робочий, культиватора
