Робочий орган культиватора

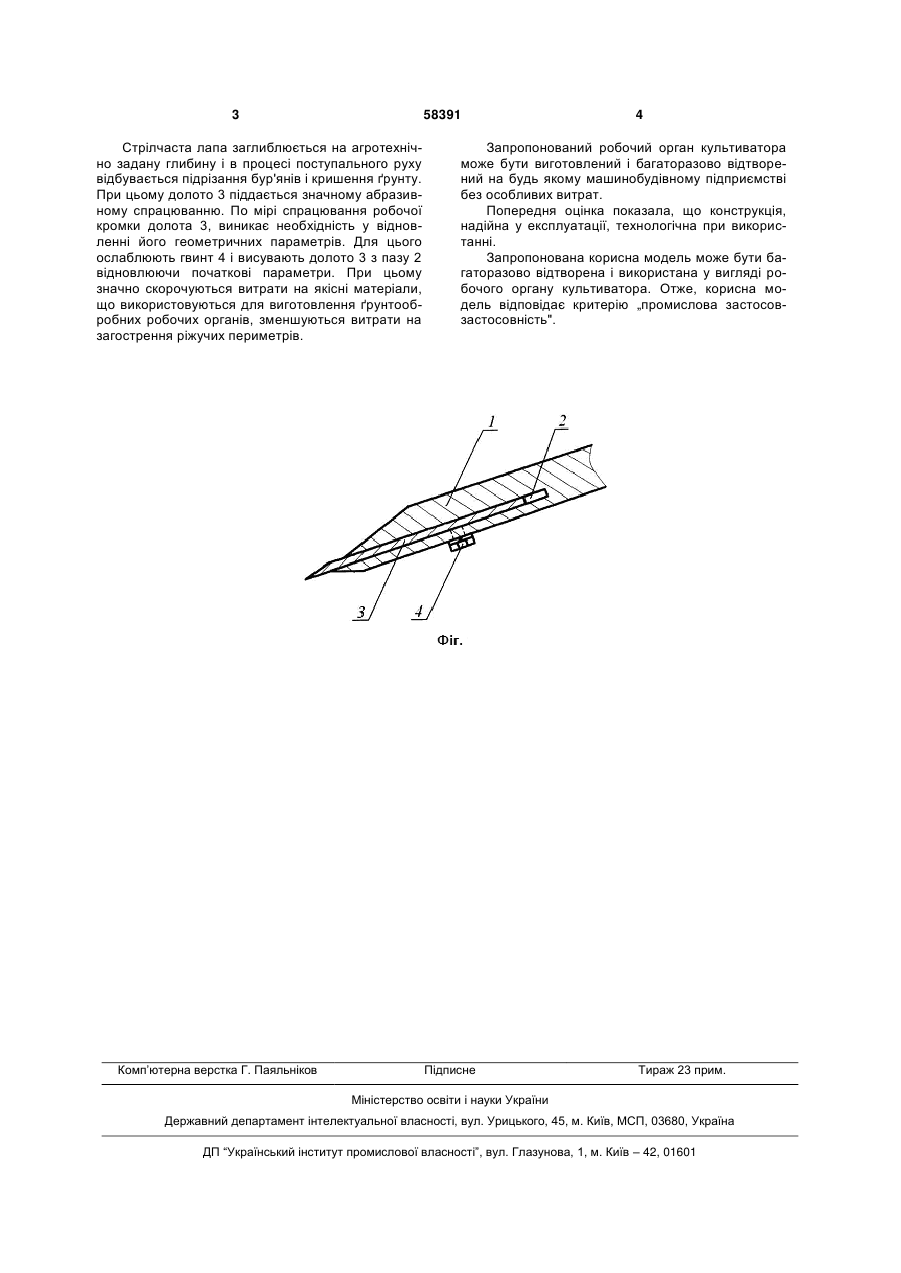

Робочий орган культиватора, що включає лезо, яке виконане у вигляді кривої лінії, кривизна якої збільшується від початку до кінця леза, а кут між дотичною до леза та напрямком руху зменшується, який відрізняється тим, що робочий орган культиватора обладнано висувним долотом, з можливістю регулювання його вильоту відносно ріжучої кромки леза лапи. (19) (21) u201011456 (22) 27.09.2010 (24) 11.04.2011 (46) 11.04.2011, Бюл.№ 7, 2011 р. (72) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, ДЕМИДОВ ОЛЕКСАНДР АНАТОЛІЙОВИЧ, КОБЕЦЬ ОЛЕКСАНДР МИКОЛАЙОВИЧ, ВОЛИК БОРИС АНАТОЛІЙОВИЧ, ХОТЮН ГРИГОРІЙ ВОЛОДИМИРОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ 3 58391 Стрілчаста лапа заглиблюється на агротехнічно задану глибину і в процесі поступального руху відбувається підрізання бур'янів і кришення ґрунту. При цьому долото 3 піддається значному абразивному спрацюванню. По мірі спрацювання робочої кромки долота 3, виникає необхідність у відновленні його геометричних параметрів. Для цього ослаблюють гвинт 4 і висувають долото 3 з пазу 2 відновлюючи початкові параметри. При цьому значно скорочуються витрати на якісні матеріали, що використовуються для виготовлення ґрунтообробних робочих органів, зменшуються витрати на загострення ріжучих периметрів. Комп’ютерна верстка Г. Паяльніков 4 Запропонований робочий орган культиватора може бути виготовлений і багаторазово відтворений на будь якому машинобудівному підприємстві без особливих витрат. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органу культиватора. Отже, корисна модель відповідає критерію „промислова застосовзастосовність". Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
