Фасадна теплоізоляційна панель
Текст

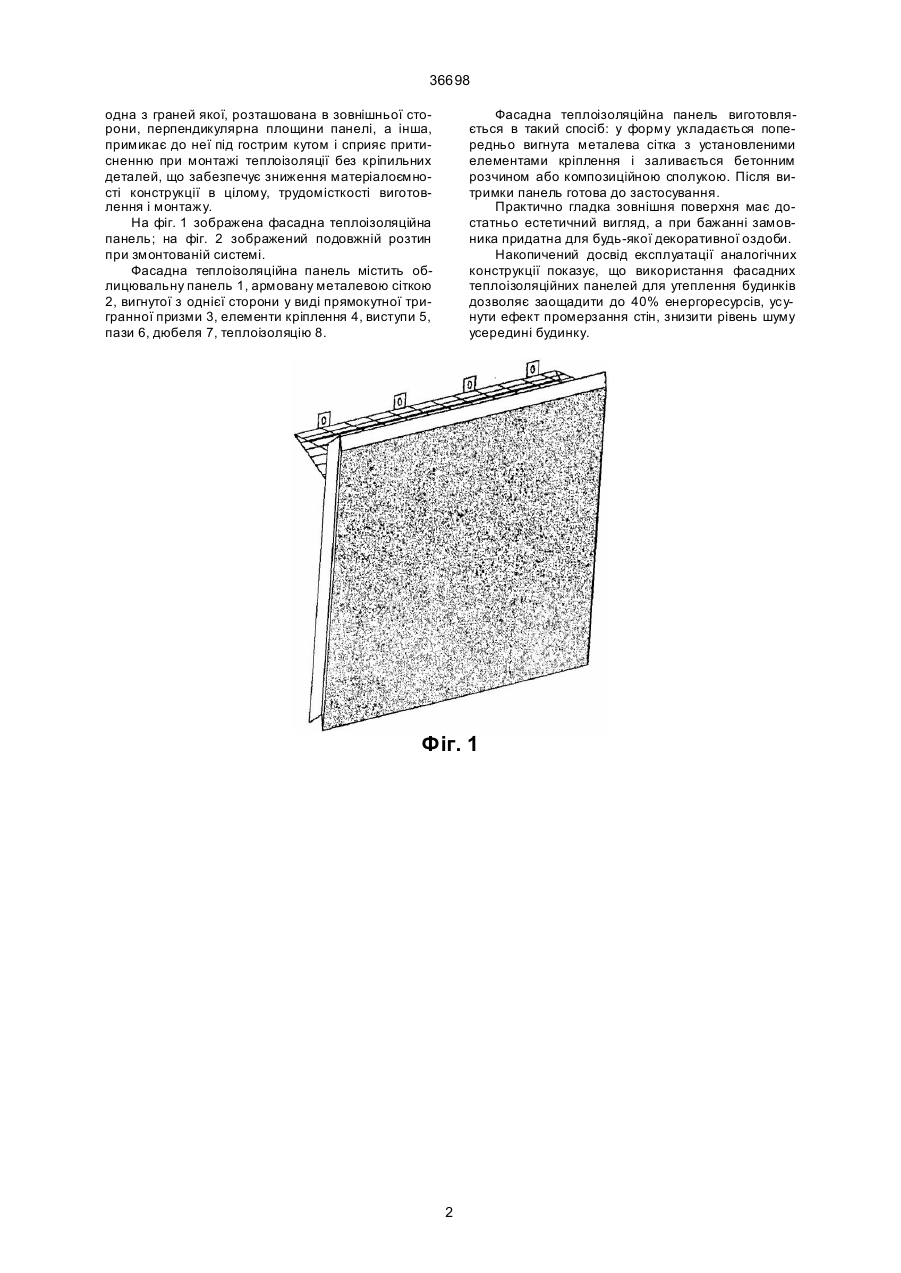

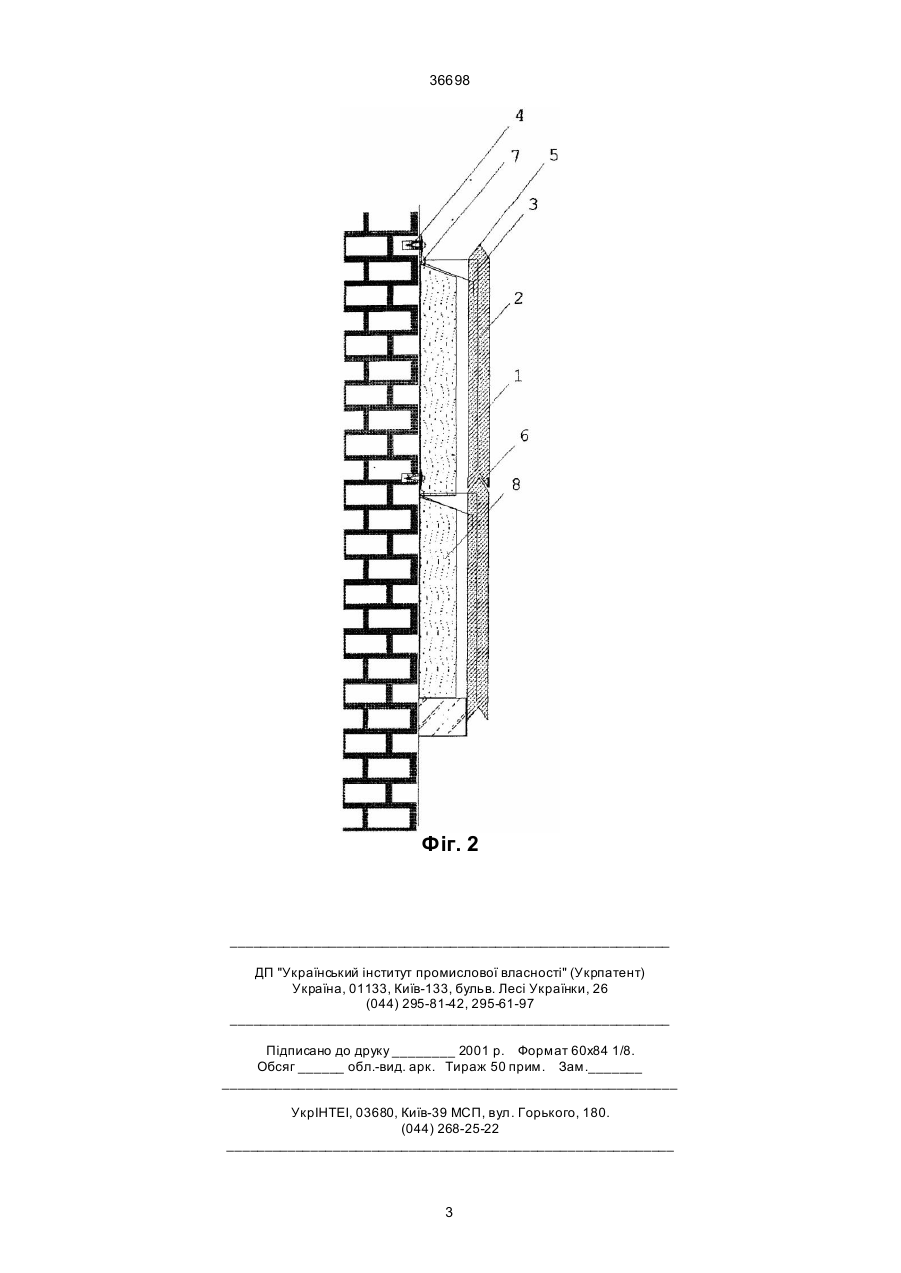

1. Фасадна теплоізоляційна панель, що містить облицювання, виконане у вигляді панелі, і теплоізоляційний прошарок з пористим утеплювачем; причому між облицюванням і теплоізоляційним прошарком з пористим утеплювачем є повітряний прошарок, відрізняється тим, що облицю 36698 одна з граней якої, розташована в зовнішньої сторони, перпендикулярна площини панелі, а інша, примикає до неї під гострим кутом і сприяє притисненню при монтажі теплоізоляції без кріпильних деталей, що забезпечує зниження матеріалоємності конструкції в цілому, трудомісткості виготовлення і монтажу. На фіг. 1 зображена фасадна теплоізоляційна панель; на фіг. 2 зображений подовжній розтин при змонтованій системі. Фасадна теплоізоляційна панель містить облицювальну панель 1, армовану металевою сіткою 2, вигнутої з однієї сторони у виді прямокутної тригранної призми 3, елементи кріплення 4, виступи 5, пази 6, дюбеля 7, теплоізоляцію 8. Фасадна теплоізоляційна панель виготовляється в такий спосіб: у форму укладається попередньо вигнута металева сітка з установленими елементами кріплення і заливається бетонним розчином або композиційною сполукою. Після витримки панель готова до застосування. Практично гладка зовнішня поверхня має достатньо естетичний вигляд, а при бажанні замовника придатна для будь-якої декоративної оздоби. Накопичений досвід експлуатації аналогічних конструкції показує, що використання фасадних теплоізоляційних панелей для утеплення будинків дозволяє заощадити до 40% енергоресурсів, усунути ефект промерзання стін, знизити рівень шуму усередині будинку. Фіг. 1 2 36698 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюFaзade heat-insulation panel
Автори англійськоюSalii Volodymyr Ivanovych
Назва патенту російськоюФасадная теплоизоляционная панель
Автори російськоюСалий Владимир Иванович
МПК / Мітки
МПК: E04F 13/075
Мітки: панель, теплоізоляційна, фасадна
