Хвостове з’єднання високонавантажених лопаток турбін
Номер патенту: 58421
Опубліковано: 11.04.2011
Автори: Фурсова Тетяна Миколаївна, Сухінін Віктор Павлович, Бояршинов Олексій Юрійович
Формула / Реферат
Хвостове з'єднання високонавантажених лопаток турбін, що містить пази хвостовика та відповідні їм зубці обода диска, сполучені по опорних поверхнях і утворюючі площадки контакту, яке відрізняється тим, що опорні поверхні хвостовика виконані у вигляді двох дугових площин, які перетинаються по дуговій лінії в окружному напрямку турбіни.
Текст

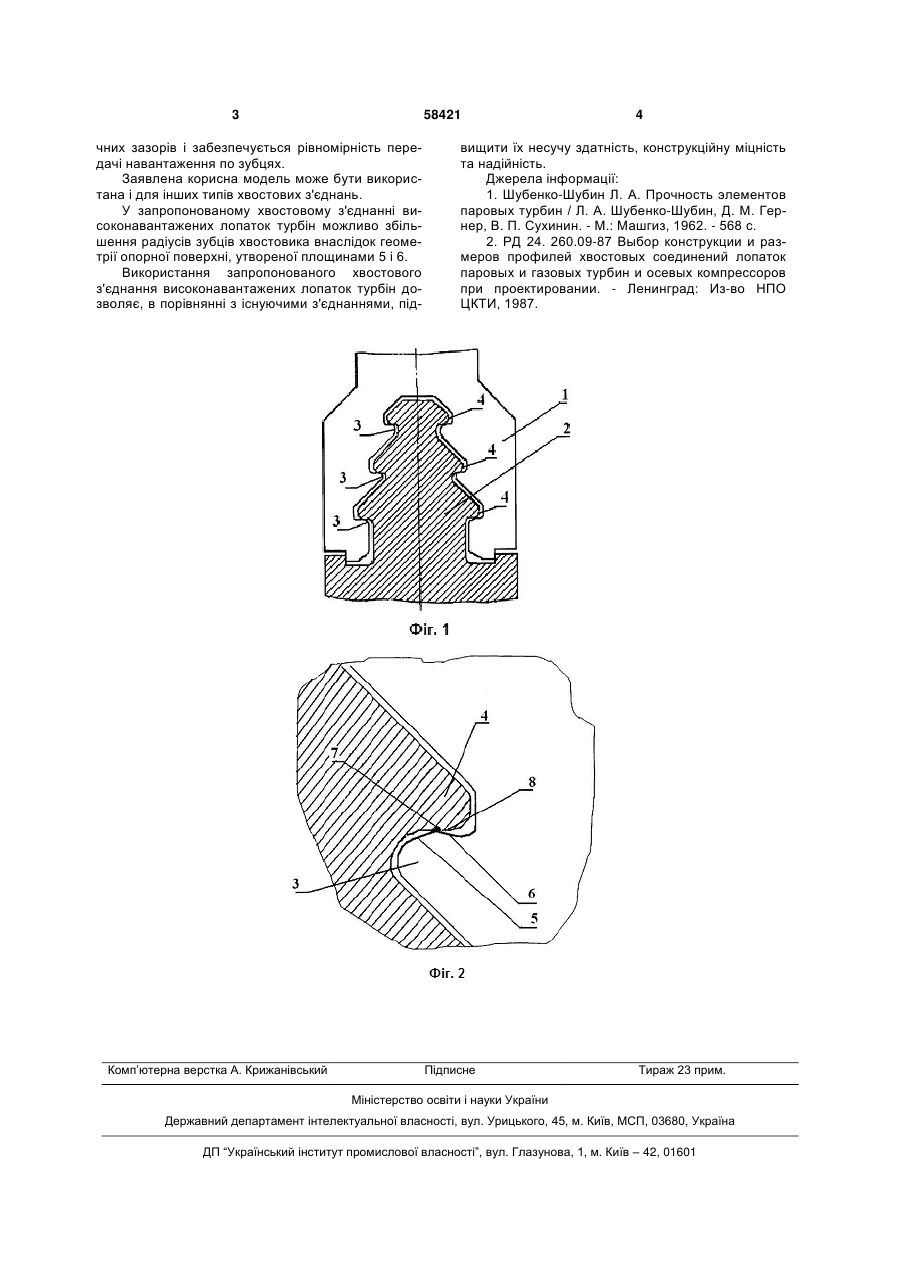

Хвостове з'єднання високонавантажених лопаток турбін, що містить пази хвостовика та відповідні їм зубці обода диска, сполучені по опорних поверхнях і утворюючі площадки контакту, яке відрізняється тим, що опорні поверхні хвостовика виконані у вигляді двох дугових площин, які перетинаються по дуговій лінії в окружному напрямку турбіни. (19) (21) u201011655 (22) 30.09.2010 (24) 11.04.2011 (46) 11.04.2011, Бюл.№ 7, 2011 р. (72) СУХІНІН ВІКТОР ПАВЛОВИЧ, ФУРСОВА ТЕТЯНА МИКОЛАЇВНА, БОЯРШИНОВ ОЛЕКСІЙ ЮРІЙОВИЧ (73) УКРАЇНСЬКА ІНЖЕНЕРНО-ПЕДАГОГІЧНА АКАДЕМІЯ 3 58421 чних зазорів і забезпечується рівномірність передачі навантаження по зубцях. Заявлена корисна модель може бути використана і для інших типів хвостових з'єднань. У запропонованому хвостовому з'єднанні високонавантажених лопаток турбін можливо збільшення радіусів зубців хвостовика внаслідок геометрії опорної поверхні, утвореної площинами 5 і 6. Використання запропонованого хвостового з'єднання високонавантажених лопаток турбін дозволяє, в порівнянні з існуючими з'єднаннями, під Комп’ютерна верстка А. Крижанівський 4 вищити їх несучу здатність, конструкційну міцність та надійність. Джерела інформації: 1. Шубенко-Шубин Л. А. Прочность элементов паровых турбин / Л. А. Шубенко-Шубин, Д. М. Гернер, В. П. Сухинин. - М.: Машгиз, 1962. - 568 с. 2. РД 24. 260.09-87 Выбор конструкции и размеров профилей хвостовых соединений лопаток паровых и газовых турбин и осевых компрессоров при проектировании. - Ленинград: Из-во НПО ЦКТИ, 1987. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTail joint of high-loaded turbine blades
Автори англійськоюSukhinin Viktor Pavlovych, Fursova Tetiana Mykolaivna, Boiarshynov Oleksii Yuriiovych
Назва патенту російськоюХвостовое соединение высоконагруженных лопаток турбин
Автори російськоюСухинин Виктор Павлович, Фурсова Татьяна Николаевна, Бояршинов Алексей Юрьевич
МПК / Мітки
МПК: F01D 5/00
Мітки: високонавантажених, хвостове, з'єднання, турбін, лопаток
Код посилання
