Вітроелектрична установка

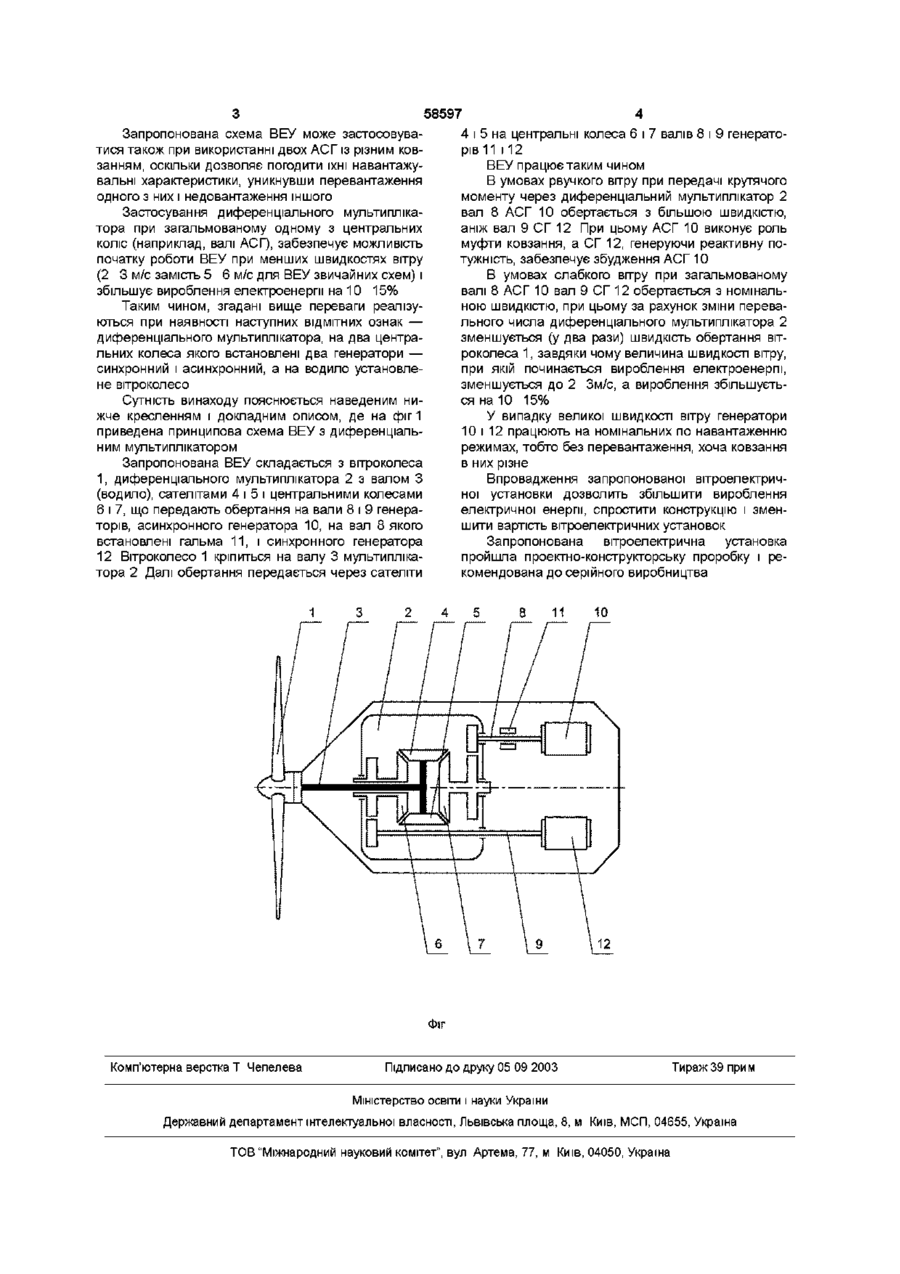

1 Вітроелектрична установка, що має вітроколесо, диференціальний мультиплікатор, водило з центральними колесами та валами, генератор, яка відрізняється тим, що в неї введено другий генератор, при цьому вітроколесо встановлене на водилі, а генератори з'єднані з центральними колесами диференціального мультиплікатора 2 Вітроелектрична установка за п 1, яка відрізняється тим, що встановлені синхронний і асинхронний генератори пропонованого винаходу є установка для використання енергії вітру для автономного вироблення електроенергії (патент США № 4556801), узята за прототип, у якій сталість швидкості обертання ротора генератора забезпечується застосуванням механізму підсумовування (диференціального мультиплікатора) і допоміжного електродвигуна постійного струму, при цьому генератор з'єднаний з водилом диференціального мультиплікатора, а ветроколесо \ допоміжний електродвигун — з центральними колесами диференціального мультиплікатора Ця установка має ІСТОТНІ недоліки • існують втрати енергії на допоміжному електродвигуні, • потрібна система керування електродвигуном, що приводить, в остаточному підсумку, до значного ускладнення конструкції і підвищення вартості ВЕУ Задачею даного винаходу є збільшення ефективності роботи ВЕУ, спрощення їхньої конструкції і зменшення вартості Поставлена задача розв'язується в конструкції ВЕУ передачею крутячого моменту від вітроколеса через диференціальний мультиплікатор на два генератори, один із яких є синхронним, а другий асинхронним, при цьому вітроколесо встановлено на водило, а генератори з'єднані з центральними колесами диференціального мультиплікатора Виконання ВЕУ за такою схемою дозволяє спростити конструкцію за рахунок виключення з неї муфти ковзання і батареї конденсаторів, тому що АСГ забезпечить необхідне ковзання вітроколеса при поривах вітру, а СГ - генерування реактивної потужності для нормальної роботи АСГ О і о> ю 00 ю 58597 Запропонована схема ВЕУ може застосовуватися також при використанні двох АСГ із різним ковзанням, оскільки дозволяє погодити їхні навантажувальні характеристики, уникнувши перевантаження одного з них і недовантаження іншого Застосування диференціального мультиплікатора при загальмованому одному з центральних коліс (наприклад, валі АСГ), забезпечує можливість початку роботи ВЕУ при менших швидкостях вітру (2 3 м/с замість 5 6 м/с для ВЕУ звичайних схем) і збільшує вироблення електроенергії на 10 15% Таким чином, згадані вище переваги реалізуються при наявності наступних ВІДМІТНИХ ознак — диференціального мультиплікатора, на два центральних колеса якого встановлені два генератори — синхронний і асинхронний, а на водило установлене вітроколесо Сутність винаходу пояснюється наведеним нижче кресленням і докладним описом, де на фиг 1 приведена принципова схема ВЕУ з диференціальним мультиплікатором Запропонована ВЕУ складається з вітроколеса 1, диференціального мультиплікатора 2 з валом З (водило), сателітами 4 і 5 і центральними колесами 6 і 7, що передають обертання на вали 8 і 9 генераторів, асинхронного генератора 10, на вал 8 якого встановлені гальма 11, і синхронного генератора 12 Вітроколесо 1 кріпиться на валу 3 мультиплікатора 2 Далі обертання передається через сателіти 4 і 5 на центральні колеса 6 і 7 валів 8 і 9 генераторів11 112 ВЕУ працює таким чином В умовах рвучкого вітру при передачі крутячого моменту через диференціальний мультиплікатор 2 вал 8 АСГ 10 обертається з більшою швидкістю, аніж вал 9 СГ 12 При цьому АСГ 10 виконує роль муфти ковзання, а СГ 12, генеруючи реактивну потужність, забезпечує збудження АСГ 10 В умовах слабкого вітру при загальмованому валі 8 АСГ 10 вал 9 СГ 12 обертається з номінальною швидкістю, при цьому за рахунок зміни перевального числа диференціального мультиплікатора 2 зменшується (у два рази) швидкість обертання вітроколеса 1, завдяки чому величина швидкості вітру, при якій починається вироблення електроенергії, зменшується до 2 3м/с, а вироблення збільшується на 10 15% У випадку великої швидкості вітру генератори 10 і 12 працюють на номінальних по навантаженню режимах, тобто без перевантаження, хоча ковзання в них різне Впровадження запропонованої вітроелектричної установки дозволить збільшити вироблення електричної енергії, спростити конструкцію і зменшити вартість вітроелектричних установок Запропонована вітроелектрична установка пройшла проектно-конструкторську проробку і рекомендована до серійного виробництва ФІГ Комп'ютерна верстка Т Чепелева Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
