Вітрокомпресорна установка

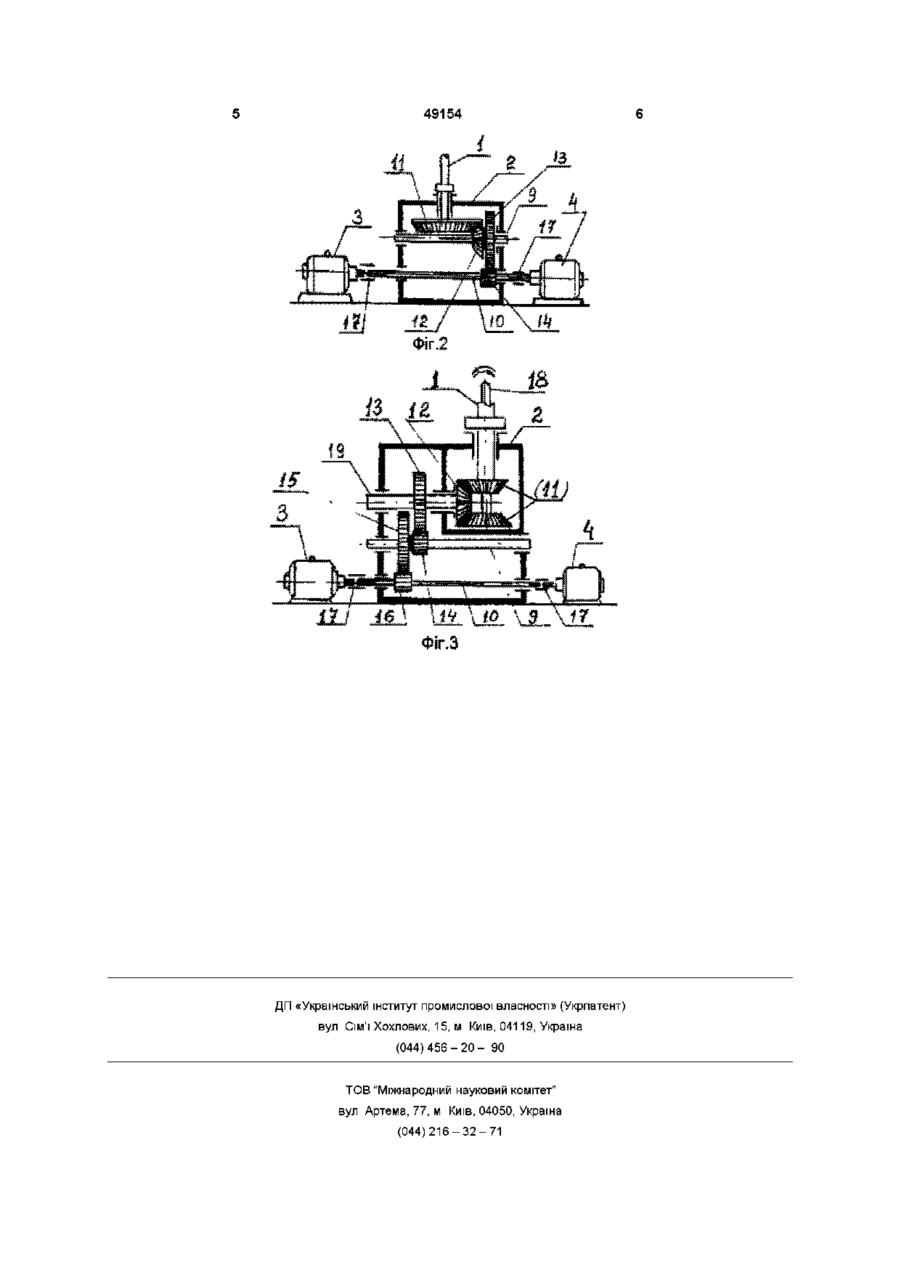

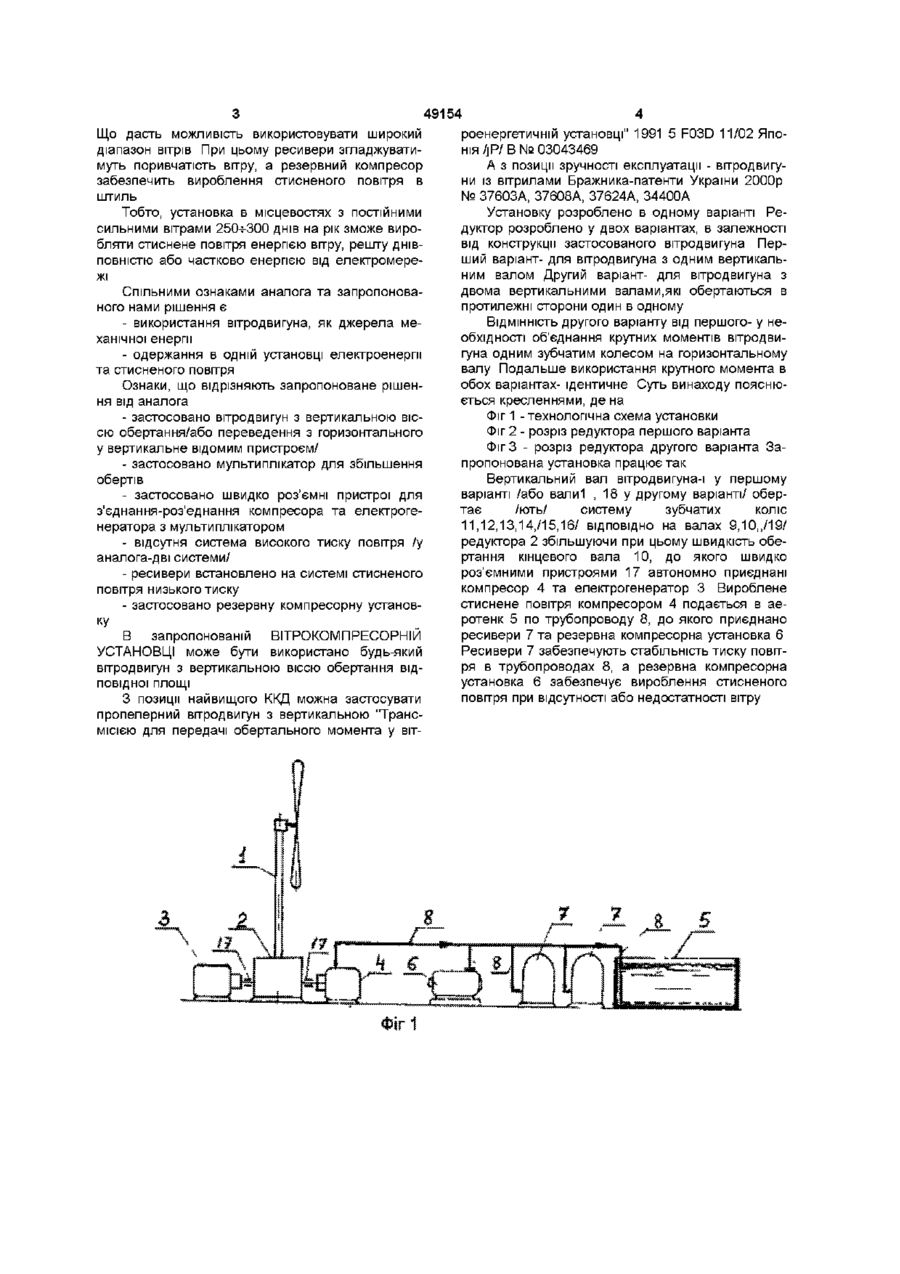

Вітрокомпресорна установка, що містить вітродвигун з вертикальною віссю передачі обертального моменту, зблокований через редуктор в одну механічну систему з електрогенератором і компресором, який сполучений трубопроводами стисненого повітря з аеротенком, яка відрізняється тим, що вітродвигун кінематично зв'язаний з електрогенератором та компресором одним або кількома валами із зубчатими колесами для швидкого з'єднання або роз'єднання агрегатів, при цьому редуктор має підвищувальне передаточне число 2 Вітрокомпресорна установка за п 1, яка відрізняється тим, що вітродвигун має два вертикальні вали, установлені один в одному з можливістю обертання в протилежних напрямках 3 Вітрокомпресорна установка за п 1, яка відрізняється тим, що до системи трубопроводів стисненого повітря приєднано один або кілька ресиверів для резервації стисненого повітря 4 Вітрокомпресорна установка за п 1, яка відрізняється тим, що до системи трубопроводів стисненого повітря приєднано резервну компресорну установку Винахід відноситься до очистки води і може бути використаний на очисних спорудах каналізації та для аерації питної води Для біологічної очистки стоків застосовується цілодобове насичення води повітрям аеротенках при вирощуванні біологічно активного мулу в самій воді, який і очищає воду Для одержання стисненого повітря застосовуються серійні компресори або повітродувки, зблоковані з електродвигунами різної потужності, в залежності від потрібної КІЛЬКОСТІ повітря При цьому використовується велика КІЛЬКІСТЬ електроенергії Метою запропонованого винаходу є створення комбінованої установки для виробництва стисненого повітря та електроенергії енергією вітру для економії електроенергії Як найближчий аналог взято винахід № 1163029А F03D 9/00 1983р "ВЕТРОЕНЕРГЕТИЧЕСКАЯ УСТАНОВКА", у якому механічна енергія вітру пропелерним вітродвигуном з компресором, встановленим на башті перетворюється спершу на енергію стисненого повітря високого тиску Потім внизу турбіною з електрогенератором - в електроенергію та стиснене повітря низького тиску для подальшого використання Обслуговування компресора на висоті, що незручне і небезпечно Сис тема каскадна, багатоелементна, в якій наступні елементи залежні від попередніх, що зумовлює її ненадійність і низький сумарний ККД Нами запропонована ВІТРОКОМПРЕСОРНА УСТАНОВКА, яка складається з вітродвигуна, редуктора /мультиплікатора/, компресора, електрогенератора, кінематичне з'єднаних в одній установці, ресиверів, резервного компресора з трубопроводами стисненого повітря, яке йде в аеротенк Суть винаходу в тому, що крутний момент вітродвигуна з вертикальною віссю обертання в установці зменшується в силі, збільшується в швидкості і поділяється на два напрямки для виконання двох технічних задач головної- вироблення стисненого повітря, та допоміжноі-вироблення електроенергії при надлишку механічної енергії в сильний вітер /для опалення, електролізного приготування хлору, зарядки акумуляторів/ або в аварійних ситуаціях для освітлення /без компресора/ Таке рішення необхідне через великий крутний момент вітродвигуна з малими обертами Мета досягнута застосуванням комбінованого пристрою з мультиплікатором, в якому компресор та електрогенератор до мультиплікатора приєднуються швидко роз'ємними пристроями для можливості маневрування в залежності від потреб і сили вітру (21)2000116365 ( 2 2 ) 1 0 11 2 0 0 0 (24)16 09 2002 ю 49154 Що дасть можливість використовувати широкий діапазон вітрів При цьому ресивери згладжуватимуть поривчатість вітру, а резервний компресор забезпечить вироблення стисненого повітря в штиль Тобто, установка в місцевостях з постійними сильними вітрами 250-ьЗОО днів на рік зможе виробляти стиснене повітря енергією вітру, решту днівповністю або частково енергією від електромережі Спільними ознаками аналога та запропонованого нами рішення є - використання вітродвигуна, як джерела механічної енергії - одержання в одній установці електроенергії та стисненого повітря Ознаки, що відрізняють запропоноване рішення від аналога - застосовано вітродвигун з вертикальною віссю обертання/або переведення з горизонтального у вертикальне відомим пристроєм/ - застосовано мультиплікатор для збільшення обертів - застосовано швидко роз'ємні пристрої для з'єднання-роз'еднання компресора та електрогенератора з мультиплікатором - відсутня система високого тиску повітря /у аналога-дві системи/ - ресивери встановлено на системі стисненого повітря низького тиску - застосовано резервну компресорну установку В запропонованій ВІТРОКОМПРЕСОРНІЙ УСТАНОВЦІ може бути використано будь-який вітродвигун з вертикальною віссю обертання відповідної площі З позиції найвищого ККД можна застосувати пропелерний вітродвигун з вертикальною "Трансмісією для передачі обертального момента у віт роенергетичній установці" 1991 5 F03D 11/02 Японія /|Р/ В № 03043469 А з позиції зручності експлуатації - вітродвигуни із вітрилами Бражника-патенти України 2000р № 37603А, 37608А, 37624А, 34400А Установку розроблено в одному варіанті Редуктор розроблено у двох варіантах, в залежності від конструкції застосованого вітродвигуна Перший варіант- для вітродвигуна з одним вертикальним валом Другий варіант- для вітродвигуна з двома вертикальними валами,які обертаються в протилежні сторони один в одному ВІДМІННІСТЬ другого варіанту від першого- у необхідності об'єднання крутних моментів вітродвигуна одним зубчатим колесом на горизонтальному валу Подальше використання крутного момента в обох варіантах- ідентичне Суть винаходу пояснюється кресленнями, де на Фіг 1 -технологічна схема установки Фіг 2 - розріз редуктора першого варіанта Фіг 3 - розріз редуктора другого варіанта Запропонована установка працює так Вертикальний вал вітродвигуна-і у першому варіанті /або валиі , 18 у другому варіанті/ обертає /ють/ систему зубчатих коліс 11,12,13,14,/15,16/ ВІДПОВІДНО на валах 9,10,,/19/ редуктора 2 збільшуючи при цьому швидкість обертання кінцевого вала 10, до якого швидко роз'ємними пристроями 17 автономно приєднані компресор 4 та електрогенератор 3 Вироблене стиснене повітря компресором 4 подається в аеротенк 5 по трубопроводу 8, до якого приєднано ресивери 7 та резервна компресорна установка 6 Ресивери 7 забезпечують стабільність тиску повітря в трубопроводах 8, а резервна компресорна установка 6 забезпечує вироблення стисненого повітря при відсутності або недостатності вітру 49154 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
