Саморегулююча система опалення та гарячого водопостачання
Номер патенту: 58630
Опубліковано: 26.04.2011
Автори: Долгов Микола Вікторович, Олексик Анатолій Олексійович
Формула / Реферат
Саморегулююча система опалення та гарячого водопостачання, що містить замкнуті і розімкнені незалежні контури теплоносіїв, триконтурний теплообмінник з акумулятором гарячої води, який відрізняється тим, що триконтурний теплообмінник має дві розподільчі камери, які знаходяться зовні акумулятора гарячої води і з'єднуються з ним за допомогою патрубків.
Текст

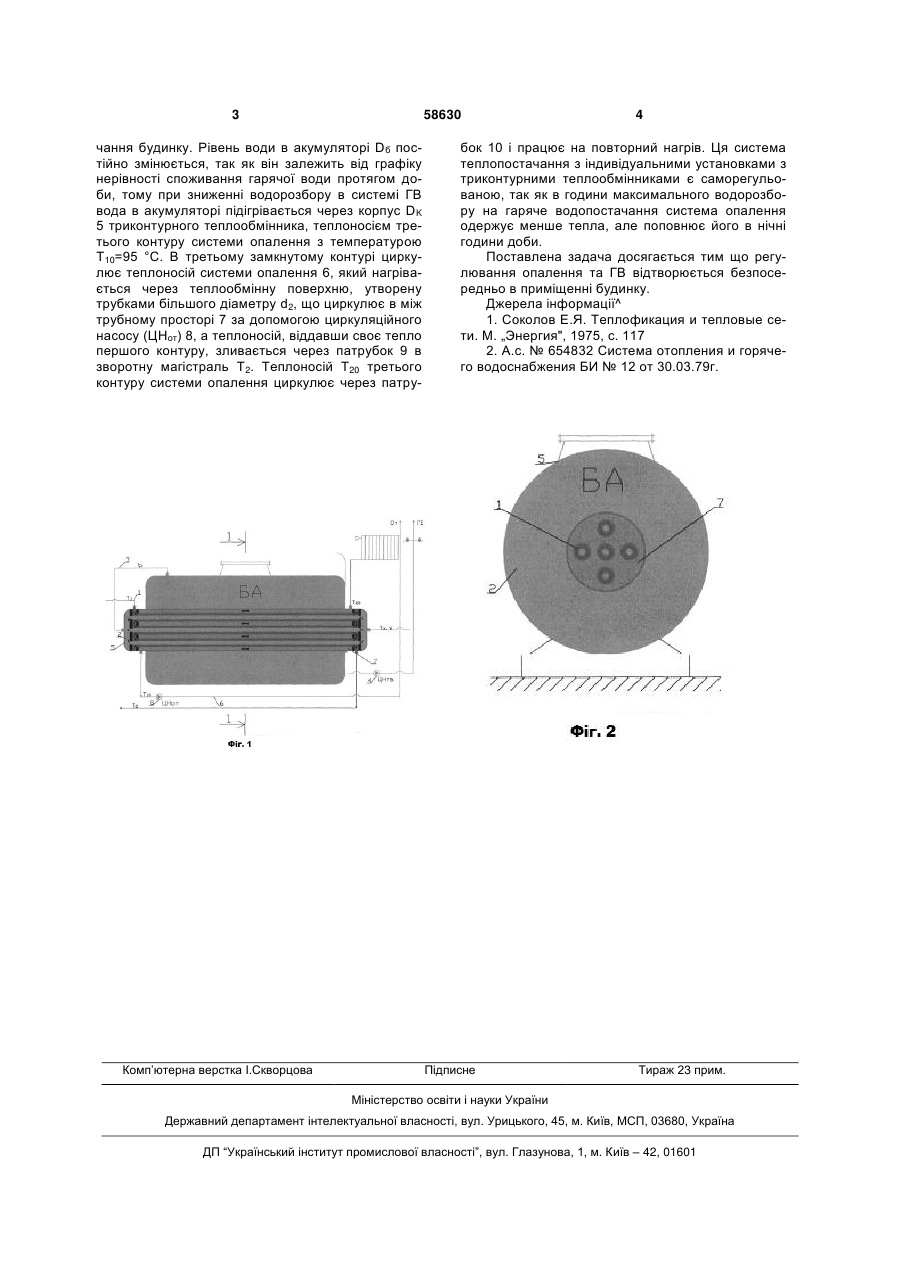

Саморегулююча система опалення та гарячого водопостачання, що містить замкнуті і розімкнені незалежні контури теплоносіїв, триконтурний теплообмінник з акумулятором гарячої води, яка відрізняється тим, що триконтурний теплообмінник має дві розподільчі камери, які знаходяться зовні акумулятора гарячої води і з'єднуються з ним за допомогою патрубків. (19) (21) u201007424 (22) 14.06.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) ОЛЕКСИК АНАТОЛІЙ ОЛЕКСІЙОВИЧ, ДОЛГОВ МИКОЛА ВІКТОРОВИЧ (73) ДОНБАСЬКА НАЦІОНАЛЬНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ 3 58630 чання будинку. Рівень води в акумуляторі Dб постійно змінюється, так як він залежить від графіку нерівності споживання гарячої води протягом доби, тому при зниженні водорозбору в системі ГВ вода в акумуляторі підігрівається через корпус DK 5 триконтурного теплообмінника, теплоносієм третього контуру системи опалення з температурою Т10=95 °С. В третьому замкнутому контурі циркулює теплоносій системи опалення 6, який нагрівається через теплообмінну поверхню, утворену трубками більшого діаметру d2, що циркулює в між трубному просторі 7 за допомогою циркуляційного насосу (ЦНот) 8, а теплоносій, віддавши своє тепло першого контуру, зливається через патрубок 9 в зворотну магістраль Т2. Теплоносій Т20 третього контуру системи опалення циркулює через патру Комп’ютерна верстка І.Скворцова 4 бок 10 і працює на повторний нагрів. Ця система теплопостачання з індивідуальними установками з триконтурними теплообмінниками є саморегульованою, так як в години максимального водорозбору на гаряче водопостачання система опалення одержує менше тепла, але поповнює його в нічні години доби. Поставлена задача досягається тим що регулювання опалення та ГВ відтворюється безпосередньо в приміщенні будинку. Джерела інформації^ 1. Соколов Е.Я. Теплофикация и тепловые сети. М. „Энергия", 1975, с. 117 2. А.с. № 654832 Система отопления и горячего водоснабжения БИ № 12 от 30.03.79г. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSelf-balancing heating and hot water supply system
Автори англійськоюOleksyk Anatolii Oleksiiovych, Dolhov Mykola Viktorovych
Назва патенту російськоюСаморегулирующая система отопления и горячего водоснабжения
Автори російськоюОлексик Анатолий Алексеевич, Долгов Николай Викторович
МПК / Мітки
МПК: F24D 11/02
Мітки: водопостачання, система, саморегулююча, гарячого, опалення
