Кільце для випробування грунтів в умовах одновимірної деформації

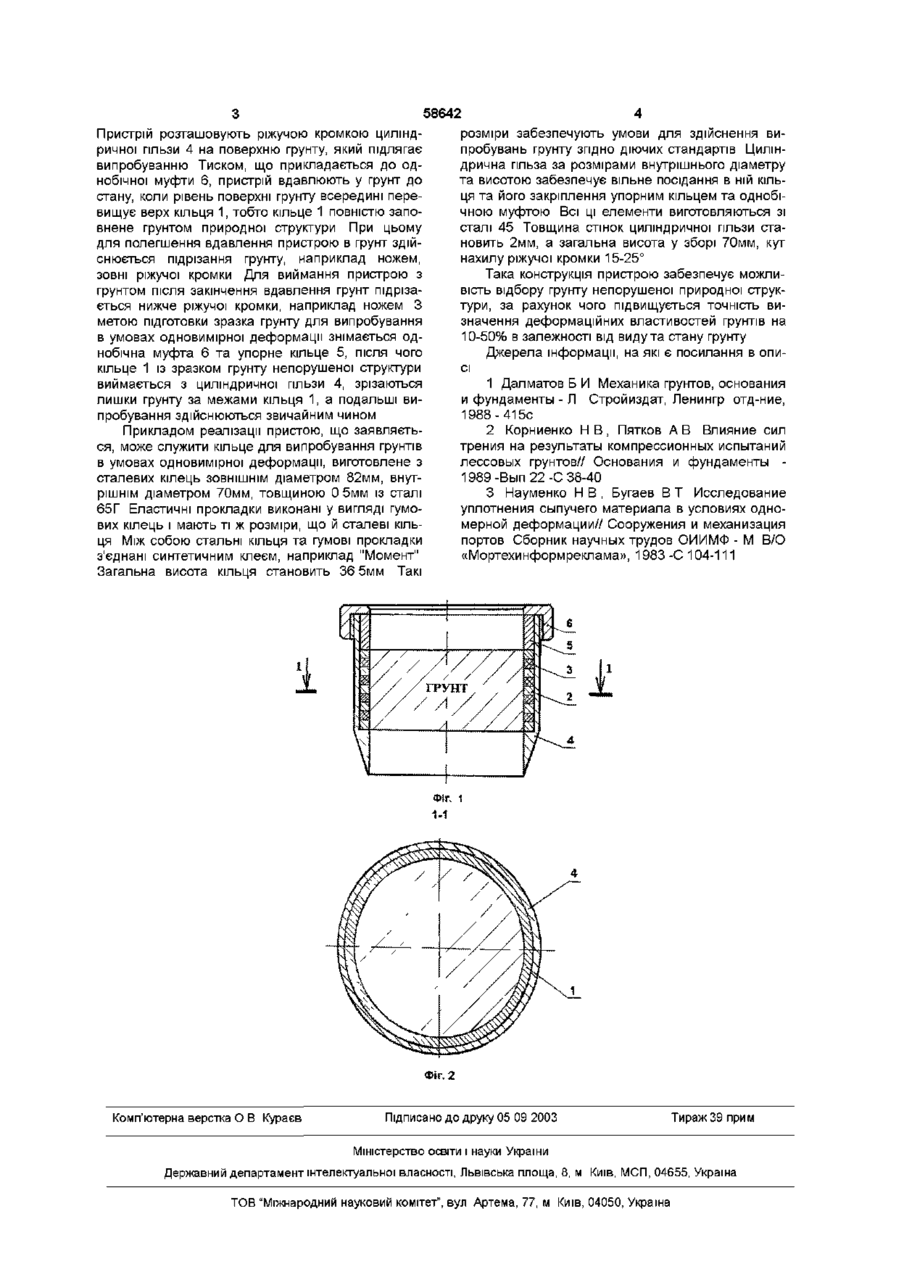

Кільце для випробування грунтів в умовах одновимірної деформації, що містить циліндричний корпус у вигляді обойми з металевих кілець з еластичними прокладками, яке відрізняється тим, що додатково споряджене зовні циліндричною гільзою з різальною кромкою з одного боку, упорним кільцем та однобічною муфтою, при цьому однобічна муфта розташована на циліндричній ГІЛЬЗІ з боку, протилежного різальній кромці, а упорне кільце розміщене між однобічною муфтою та циліндричним корпусом усередині циліндричної гільзи Винахід відноситься до будівництва, а саме до пристроїв для визначення деформаційних властивостей грунтів Відоме кільце для випробування грунтів в умовах одновимірної деформації [1, с 25-27 та рис 2 1], що містить циліндричний корпус з ріжучою кромкою з одного боку для відбору грунту та фаскою з другого боку для розміщення його в одометрі Недоліком аналогу є невисока точність вимірів, внаслідок того, що сили тертя зразка грунту за стінками кільця зменшують на 10-50 % вертикальний тиск, що прикладений до зразка під час випробування [2] Найбільш близьким технічним рішенням є кільце для випробування грунтів в умовах одновимірної деформації [3], що містить циліндричний корпус у вигляді обойми з металевих кілець з еластичними прокладками, наприклад гумовими Суттєвою ознакою, загальною з об'єктом, що заявляється, є наявність циліндричного корпусу у вигляді обойми з металевих кілець з еластичними прокладками Недоліком прототипу є неможливість випробування в ньому грунтів непорушеної природної структури, внаслідок того, що він не забезпечує відбір грунту без порушення його структури, а це призводить до зниження точності вимірів В основу винаходу покладено завдання удосконалення кільця для випробування грунтів в умовах одновимірної деформації, в якому розміщенням обойми всередині циліндричної гільзи з ріжучою кромкою, забезпечується можливість від бору грунту непорушеної природної структури, за рахунок чого підвищується точність визначення деформаційних властивостей грунтів Поставлене завдання вирішується тим, що кільце для випробування грунтів в умовах одновимірної деформації, що містить циліндричний корпус у вигляді обойми з металевих кілець з еластичними прокладками, згідно винаходу додатково споряджене зовні циліндричною гільзою з ріжучою кромкою з одного боку, упорним кільцем та однобічною муфтою, при цьому однобічна муфта розташована на циліндричній ГІЛЬЗІ З боку, протилежному ріжучій кромці, а упорне кільце розміщене між однобічною муфтою та циліндричним корпусом усередині циліндричної гільзи Суть винаходу полягає в тому, що пристрій забезпечує відбір грунту непорушеної структури внаслідок наявності зовні кільця циліндричної гільзи з ріжучою кромкою, завдяки чому підвищується точність визначення деформаційних властивостей грунтів На фіг 1 зображено вертикальний осьовий переріз пристрою На фіг 2 зображено переріз 1 -1 Пристрій містить кільце 1, що складається з металевих кілець 2, між якими розташовані еластичні прокладки 3, наприклад з гуми Зовні кільця 1 розміщено циліндричну гільзу 4, яка має ріжучу кромку з одного боку, а з протилежного боку розташовано упорне кільце 5, підтиснуте однобічною муфтою 6 Закріплення однобічної муфти 6 на циліндричній ГІЛЬЗІ 4 може здійснюватися на різьбі Робота пристрою здійснюється таким чином (О 00 ю 58642 розміри забезпечують умови для здійснення виПристрій розташовують ріжучою кромкою циліндпробувань грунту згідно діючих стандартів Цилінричної гільзи 4 на поверхню грунту, який підлягає дрична гільза за розмірами внутрішнього діаметру випробуванню Тиском, що прикладається до одта висотою забезпечує вільне посідання в ній кільнобічної муфти 6, пристрій вдавлюють у грунт до ця та його закріплення упорним кільцем та однобістану, коли рівень поверхні грунту всередині перечною муфтою Всі ЦІ елементи виготовляються зі вищує верх кільця 1, тобто кільце 1 повністю запосталі 45 Товщина стінок циліндричної гільзи ставнене грунтом природної структури При цьому новить 2мм, а загальна висота у зборі 70мм, кут для полегшення вдавлення пристрою в грунт здійнахилу ріжучої кромки 15-25° снюється підрізання грунту, наприклад ножем, зовні ріжучої кромки Для виймання пристрою з Така конструкція пристрою забезпечує можлигрунтом після закінчення вдавлення грунт підрізавість відбору грунту непорушеної природної струкється нижче ріжучої кромки, наприклад ножем З тури, за рахунок чого підвищується точність виметою підготовки зразка грунту для випробування значення деформаційних властивостей грунтів на в умовах одновимірної деформації знімається од10-50% в залежності від видута стану грунту нобічна муфта 6 та упорне кільце 5, після чого Джерела інформації, на які є посилання в опикільце 1 із зразком грунту непорушеної структури сі виймається з циліндричної гільзи 4, зрізаються 1 Далматов Б И Механика грунтов, основания лишки грунту за межами кільця 1, а подальші вии фундаменты - Л Стройиздат, Ленингр отд-ние, пробування здійснюються звичайним чином 1988-415с Прикладом реалізації пристою, що заявляєть2 Корниенко Н В, Пятков А В Влияние сил ся, може служити кільце для випробування грунтів трения на результаты компрессионных испытаний в умовах одновимірної деформації, виготовлене з лессовых грунтов// Основания и фундаменты сталевих кілець ЗОВНІШНІМ діаметром 82мм, внут1989-Вып 22-С 38-40 рішнім діаметром 70мм, товщиною 0 5мм із сталі 3 Науменко Н В , Бугаев В Т Исследование 65Г Еластичні прокладки виконані у вигляді гумоуплотнения сыпучего материала в условиях однових кілець і мають ті ж розміри, що й сталеві кільмерной деформации// Сооружения и механизация ця Між собою стальні кільця та гумові прокладки портов Сборник научных трудов ОИИМФ - М В/О з'єднані синтетичним клеєм, наприклад "Момент" «Мортехинформреклама», 1983 -С 104-111 Загальна висота кільця становить 36 5мм Такі Фіг. 2 Комп'ютерна верстка О В Кураев Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
