Пристрій для полімеризації композитних матеріалів

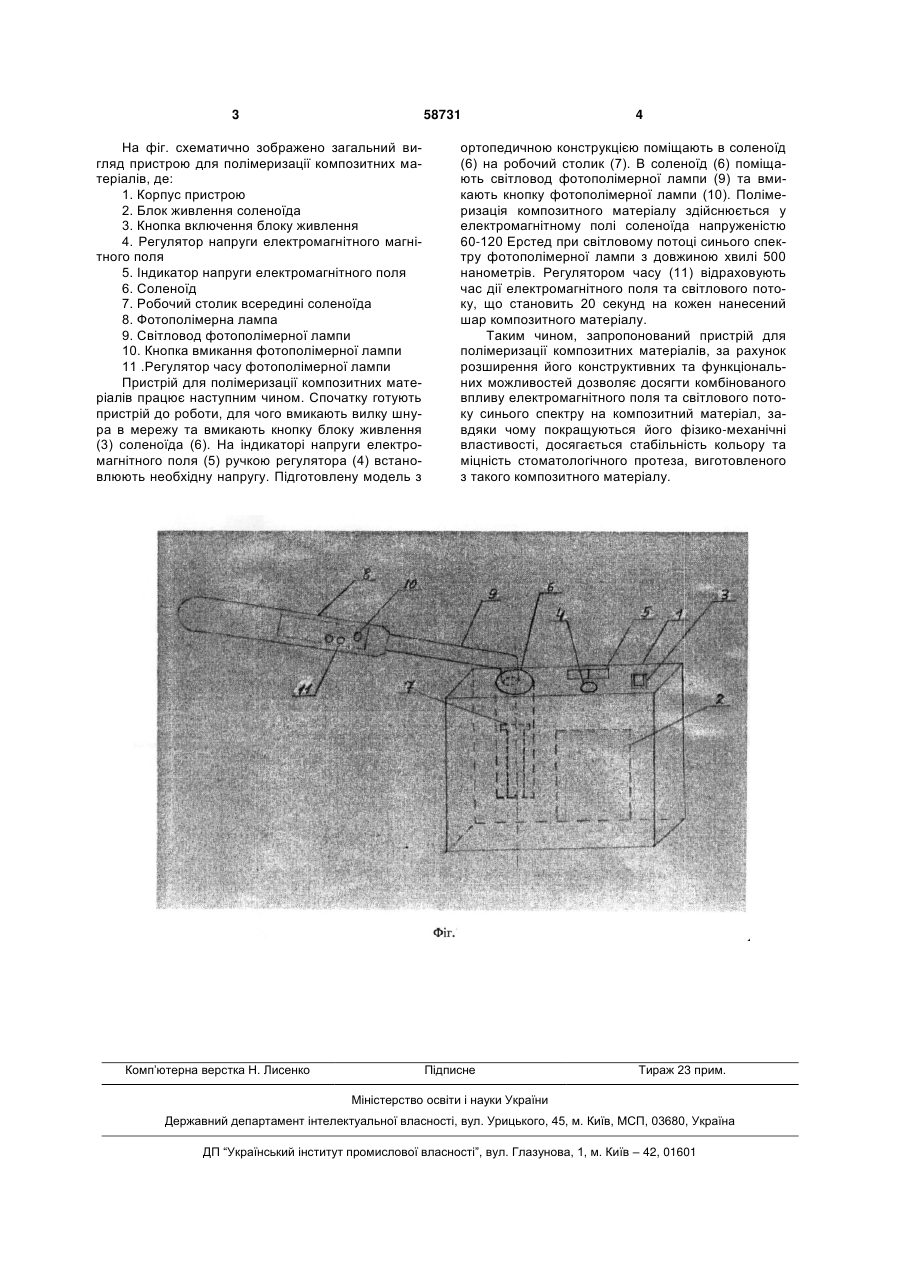

Пристрій для полімеризації композитних матеріалів, що містить корпус, джерело (лампу) синього спектра, елементи керування, який відрізняється тим, що додатково в конструкцію пристрою введено соленоїд, що являє собою циліндр діаметром 35 мм, обмотаний з зовнішньої сторони витками мідного дроту, які з'єднані з блоком живлення. (19) (21) u201011120 (22) 16.09.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) НІДЗЄЛЬСЬКИЙ МИХАЙЛО ЯКОВИЧ, КОРОТЕЦЬКА-ЗІНКЕВИЧ ВІКТОРІЯ ЛЕОНІДІВНА, КУЗНЕЦОВ ВІКТОР ВАСИЛЬОВИЧ (73) НІДЗЄЛЬСЬКИЙ МИХАЙЛО ЯКОВИЧ, КОРОТЕЦЬКА-ЗІНКЕВИЧ ВІКТОРІЯ ЛЕОНІДІВНА, КУЗНЕЦОВ ВІКТОР ВАСИЛЬОВИЧ 3 58731 На фіг. схематично зображено загальний вигляд пристрою для полімеризації композитних матеріалів, де: 1. Корпус пристрою 2. Блок живлення соленоїда 3. Кнопка включення блоку живлення 4. Регулятор напруги електромагнітного магнітного поля 5. Індикатор напруги електромагнітного поля 6. Соленоїд 7. Робочий столик всередині соленоїда 8. Фотополімерна лампа 9. Світловод фотополімерної лампи 10. Кнопка вмикання фотополімерної лампи 11 .Регулятор часу фотополімерної лампи Пристрій для полімеризації композитних матеріалів працює наступним чином. Спочатку готують пристрій до роботи, для чого вмикають вилку шнура в мережу та вмикають кнопку блоку живлення (3) соленоїда (6). На індикаторі напруги електромагнітного поля (5) ручкою регулятора (4) встановлюють необхідну напругу. Підготовлену модель з Комп’ютерна верстка Н. Лиcенко 4 ортопедичною конструкцією поміщають в соленоїд (6) на робочий столик (7). В соленоїд (6) поміщають світловод фотополімерної лампи (9) та вмикають кнопку фотополімерної лампи (10). Полімеризація композитного матеріалу здійснюється у електромагнітному полі соленоїда напруженістю 60-120 Ерстед при світловому потоці синього спектру фотополімерної лампи з довжиною хвилі 500 нанометрів. Регулятором часу (11) відраховують час дії електромагнітного поля та світлового потоку, що становить 20 секунд на кожен нанесений шар композитного матеріалу. Таким чином, запропонований пристрій для полімеризації композитних матеріалів, за рахунок розширення його конструктивних та функціональних можливостей дозволяє досягти комбінованого впливу електромагнітного поля та світлового потоку синього спектру на композитний матеріал, завдяки чому покращуються його фізико-механічні властивості, досягається стабільність кольору та міцність стоматологічного протеза, виготовленого з такого композитного матеріалу. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
