Застосування активованого вугілля, просоченого оксидом цинку, для селективної адсорбції ціаніду водню

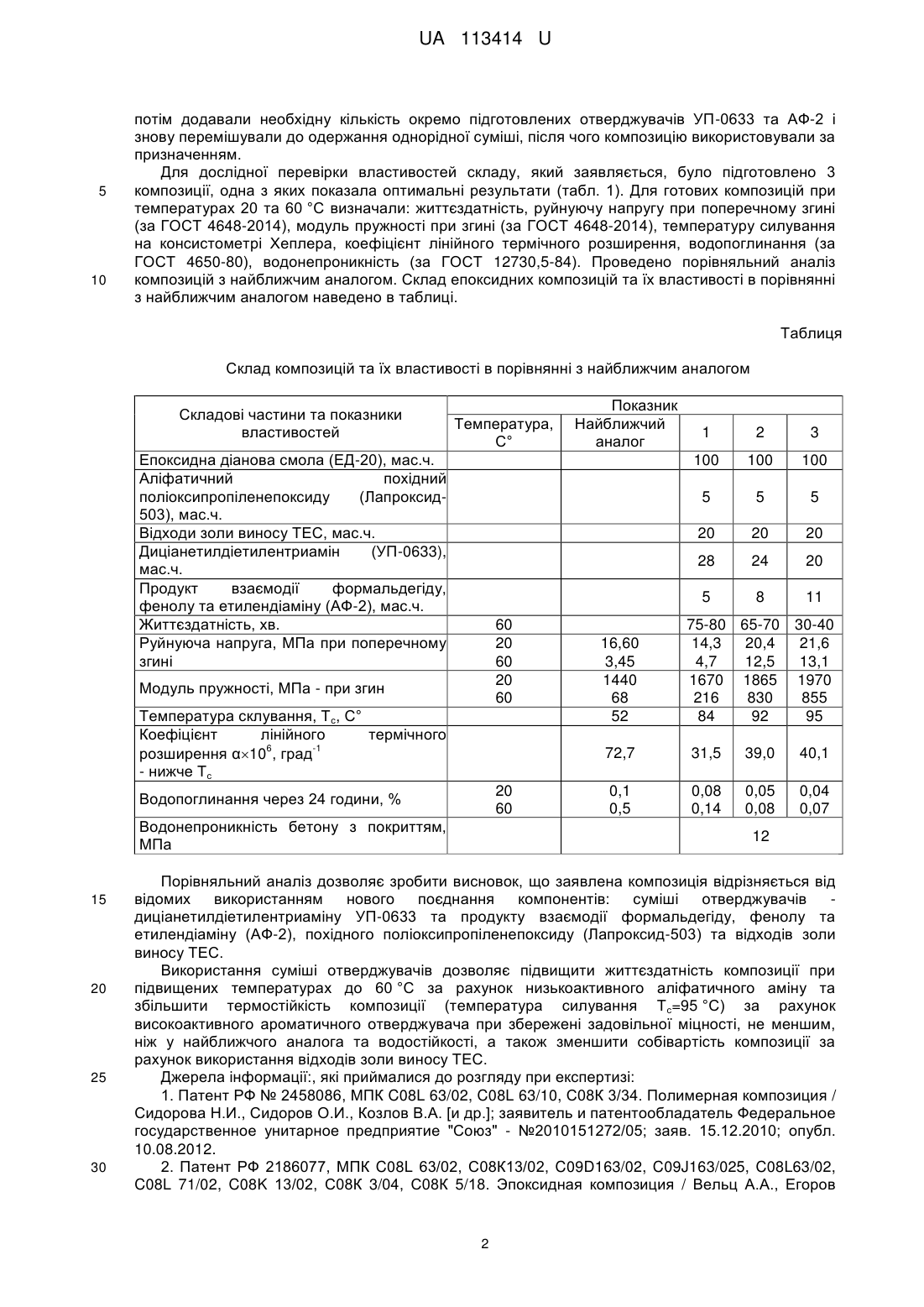

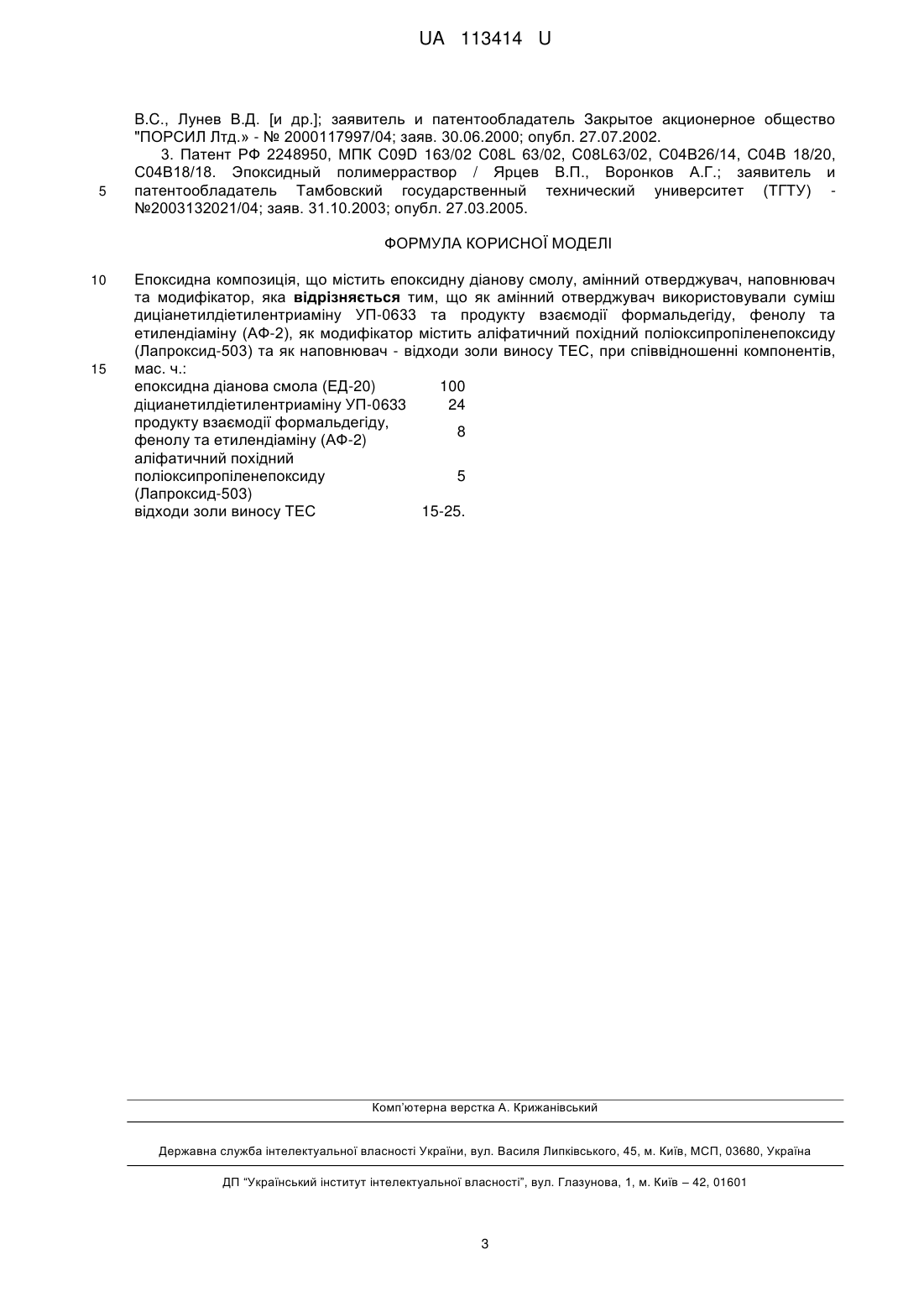

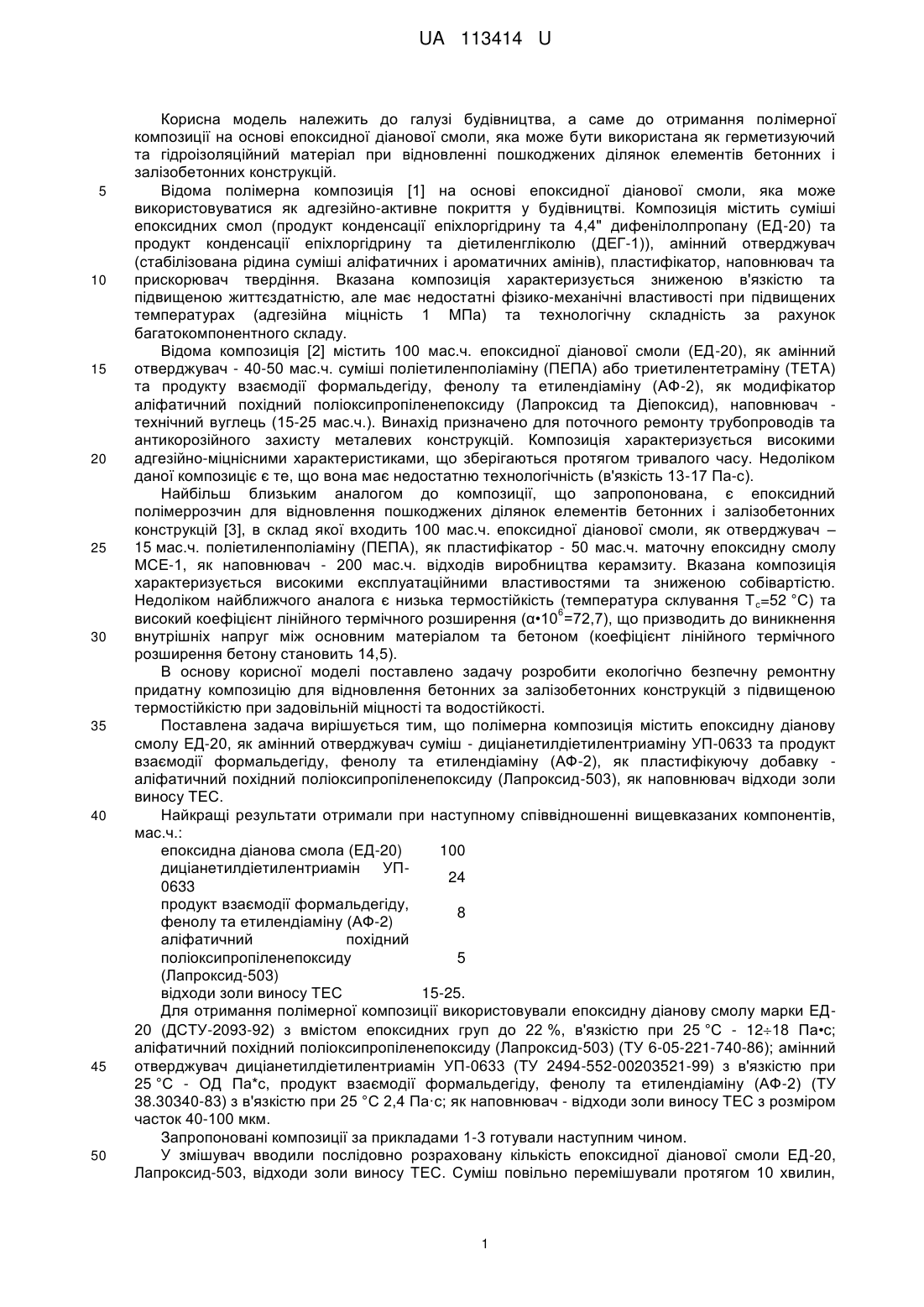

Реферат: Епоксидна композиція містить епоксидну діанову смолу, амінний отверджувач, наповнювач та модифікатор. Як амінний отверджувач використовували суміш диціанетилдіетилентриаміну УП0633 та продукту взаємодії формальдегіду, фенолу та етилендіаміну (АФ-2), як модифікатор містить аліфатичний похідний поліоксипропіленепоксиду (Лапроксид-503) та як наповнювач відходи золи виносу ТЕС. UA 113414 U (54) МОДИФІКОВАНА ЕПОКСИДНА КОМПОЗИЦІЯ UA 113414 U UA 113414 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, а саме до отримання полімерної композиції на основі епоксидної діанової смоли, яка може бути використана як герметизуючий та гідроізоляційний матеріал при відновленні пошкоджених ділянок елементів бетонних і залізобетонних конструкцій. Відома полімерна композиція [1] на основі епоксидної діанової смоли, яка може використовуватися як адгезійно-активне покриття у будівництві. Композиція містить суміші епоксидних смол (продукт конденсації епіхлоргідрину та 4,4" дифенілолпропану (ЕД-20) та продукт конденсації епіхлоргідрину та діетиленгліколю (ДЕГ-1)), амінний отверджувач (стабілізована рідина суміші аліфатичних і ароматичних амінів), пластифікатор, наповнювач та прискорювач твердіння. Вказана композиція характеризується зниженою в'язкістю та підвищеною життєздатністю, але має недостатні фізико-механічні властивості при підвищених температурах (адгезійна міцність 1 МПа) та технологічну складність за рахунок багатокомпонентного складу. Відома композиція [2] містить 100 мас.ч. епоксидної діанової смоли (ЕД-20), як амінний отверджувач - 40-50 мас.ч. суміші поліетиленполіаміну (ПЕПА) або триетилентетраміну (ТЕТА) та продукту взаємодії формальдегіду, фенолу та етилендіаміну (АФ-2), як модифікатор аліфатичний похідний поліоксипропіленепоксиду (Лапроксид та Діепоксид), наповнювач технічний вуглець (15-25 мас.ч.). Винахід призначено для поточного ремонту трубопроводів та антикорозійного захисту металевих конструкцій. Композиція характеризується високими адгезійно-міцнісними характеристиками, що зберігаються протягом тривалого часу. Недоліком даної композиціє є те, що вона має недостатню технологічність (в'язкість 13-17 Па-с). Найбільш близьким аналогом до композиції, що запропонована, є епоксидний полімеррозчин для відновлення пошкоджених ділянок елементів бетонних і залізобетонних конструкцій [3], в склад якої входить 100 мас.ч. епоксидної діанової смоли, як отверджувач – 15 мас.ч. поліетиленполіаміну (ПЕПА), як пластифікатор - 50 мас.ч. маточну епоксидну смолу МСЕ-1, як наповнювач - 200 мас.ч. відходів виробництва керамзиту. Вказана композиція характеризується високими експлуатаційними властивостями та зниженою собівартістю. Недоліком найближчого аналога є низька термостійкість (температура склування Т с=52 °C) та 6 високий коефіцієнт лінійного термічного розширення (α•10 =72,7), що призводить до виникнення внутрішніх напруг між основним матеріалом та бетоном (коефіцієнт лінійного термічного розширення бетону становить 14,5). В основу корисної моделі поставлено задачу розробити екологічно безпечну ремонтну придатну композицію для відновлення бетонних за залізобетонних конструкцій з підвищеною термостійкістю при задовільній міцності та водостійкості. Поставлена задача вирішується тим, що полімерна композиція містить епоксидну діанову смолу ЕД-20, як амінний отверджувач суміш - диціанетилдіетилентриаміну УП-0633 та продукт взаємодії формальдегіду, фенолу та етилендіаміну (АФ-2), як пластифікуючу добавку аліфатичний похідний поліоксипропіленепоксиду (Лапроксид-503), як наповнювач відходи золи виносу ТЕС. Найкращі результати отримали при наступному співвідношенні вищевказаних компонентів, мас.ч.: епоксидна діанова смола (ЕД-20) 100 диціанетилдіетилентриамін УП24 0633 продукт взаємодії формальдегіду, 8 фенолу та етилендіаміну (АФ-2) аліфатичний похідний поліоксипропіленепоксиду 5 (Лапроксид-503) відходи золи виносу ТЕС 15-25. Для отримання полімерної композиції використовували епоксидну діанову смолу марки ЕД20 (ДСТУ-2093-92) з вмістом епоксидних груп до 22 %, в'язкістю при 25 °C - 1218 Па•с; аліфатичний похідний поліоксипропіленепоксиду (Лапроксид-503) (ТУ 6-05-221-740-86); амінний отверджувач диціанетилдіетилентриамін УП-0633 (ТУ 2494-552-00203521-99) з в'язкістю при 25 °C - ОД Па*с, продукт взаємодії формальдегіду, фенолу та етилендіаміну (АФ-2) (ТУ 38.30340-83) з в'язкістю при 25 °C 2,4 Па·с; як наповнювач - відходи золи виносу ТЕС з розміром часток 40-100 мкм. Запропоновані композиції за прикладами 1-3 готували наступним чином. У змішувач вводили послідовно розраховану кількість епоксидної діанової смоли ЕД-20, Лапроксид-503, відходи золи виносу ТЕС. Суміш повільно перемішували протягом 10 хвилин, 1 UA 113414 U 5 10 потім додавали необхідну кількість окремо підготовлених отверджувачів УП-0633 та АФ-2 і знову перемішували до одержання однорідної суміші, після чого композицію використовували за призначенням. Для дослідної перевірки властивостей складу, який заявляється, було підготовлено 3 композиції, одна з яких показала оптимальні результати (табл. 1). Для готових композицій при температурах 20 та 60 °C визначали: життєздатність, руйнуючу напругу при поперечному згині (за ГОСТ 4648-2014), модуль пружності при згині (за ГОСТ 4648-2014), температуру силування на консистометрі Хеплера, коефіцієнт лінійного термічного розширення, водопоглинання (за ГОСТ 4650-80), водонепроникність (за ГОСТ 12730,5-84). Проведено порівняльний аналіз композицій з найближчим аналогом. Склад епоксидних композицій та їх властивості в порівнянні з найближчим аналогом наведено в таблиці. Таблиця Склад композицій та їх властивості в порівнянні з найближчим аналогом Складові частини та показники властивостей Температура, С° 20 60 Водонепроникність бетону з покриттям, МПа 25 30 5 5 20 20 24 20 8 11 75-80 65-70 30-40 14,3 20,4 21,6 4,7 12,5 13,1 1670 1865 1970 216 830 855 84 92 95 72,7 Водопоглинання через 24 години, % 20 100 5 Температура склування, Тс, С° Коефіцієнт лінійного термічного 6 -1 розширення α10 , град - нижче Тс 100 28 Модуль пружності, МПа - при згин 3 20 16,60 3,45 1440 68 52 2 5 60 20 60 20 60 1 100 Епоксидна діанова смола (ЕД-20), мас.ч. Аліфатичний похідний поліоксипропіленепоксиду (Лапроксид503), мас.ч. Відходи золи виносу ТЕС, мас.ч. Диціанетилдіетилентриамін (УП-0633), мас.ч. Продукт взаємодії формальдегіду, фенолу та етилендіаміну (АФ-2), мас.ч. Життєздатність, хв. Руйнуюча напруга, МПа при поперечному згині 15 Показник Найближчий аналог 31,5 39,0 40,1 0,1 0,5 0,08 0,14 0,05 0,08 0,04 0,07 12 Порівняльний аналіз дозволяє зробити висновок, що заявлена композиція відрізняється від відомих використанням нового поєднання компонентів: суміші отверджувачів диціанетилдіетилентриаміну УП-0633 та продукту взаємодії формальдегіду, фенолу та етилендіаміну (АФ-2), похідного поліоксипропіленепоксиду (Лапроксид-503) та відходів золи виносу ТЕС. Використання суміші отверджувачів дозволяє підвищити життєздатність композиції при підвищених температурах до 60 °C за рахунок низькоактивного аліфатичного аміну та збільшити термостійкість композиції (температура силування Т с=95 °C) за рахунок високоактивного ароматичного отверджувача при збережені задовільної міцності, не меншим, ніж у найближчого аналога та водостійкості, а також зменшити собівартість композиції за рахунок використання відходів золи виносу ТЕС. Джерела інформації:, які приймалися до розгляду при експертизі: 1. Патент РФ № 2458086, МПК C08L 63/02, C08L 63/10, С08К 3/34. Полимерная композиция / Сидорова Н.И., Сидоров О.И., Козлов В.А. [и др.]; заявитель и патентообладатель Федеральное государственное унитарное предприятие "Союз" - №2010151272/05; заяв. 15.12.2010; опубл. 10.08.2012. 2. Патент РФ 2186077, МПК C08L 63/02, С08К13/02, C09D163/02, C09J163/025, C08L63/02, C08L 71/02, C08K 13/02, С08К 3/04, С08К 5/18. Эпоксидная композиция / Вельц А.А., Егоров 2 UA 113414 U 5 B.C., Лунев В.Д. [и др.]; заявитель и патентообладатель Закрытое акционерное общество "ПОРСИЛ Лтд.» - № 2000117997/04; заяв. 30.06.2000; опубл. 27.07.2002. 3. Патент РФ 2248950, МПК C09D 163/02 C08L 63/02, C08L63/02, С04В26/14, С04В 18/20, С04В18/18. Эпоксидный полимерраствор / Ярцев В.П., Воронков А.Г.; заявитель и патентообладатель Тамбовский государственный технический университет (ТГТУ) №2003132021/04; заяв. 31.10.2003; опубл. 27.03.2005. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Епоксидна композиція, що містить епоксидну діанову смолу, амінний отверджувач, наповнювач та модифікатор, яка відрізняється тим, що як амінний отверджувач використовували суміш диціанетилдіетилентриаміну УП-0633 та продукту взаємодії формальдегіду, фенолу та етилендіаміну (АФ-2), як модифікатор містить аліфатичний похідний поліоксипропіленепоксиду (Лапроксид-503) та як наповнювач - відходи золи виносу ТЕС, при співвідношенні компонентів, мас. ч.: епоксидна діанова смола (ЕД-20) 100 діцианетилдіетилентриаміну УП-0633 24 продукту взаємодії формальдегіду, 8 фенолу та етилендіаміну (АФ-2) аліфатичний похідний поліоксипропіленепоксиду 5 (Лапроксид-503) відходи золи виносу ТЕС 15-25. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
