Спосіб зниження коефіцієнта аеродинамічного опору гірничої виробки

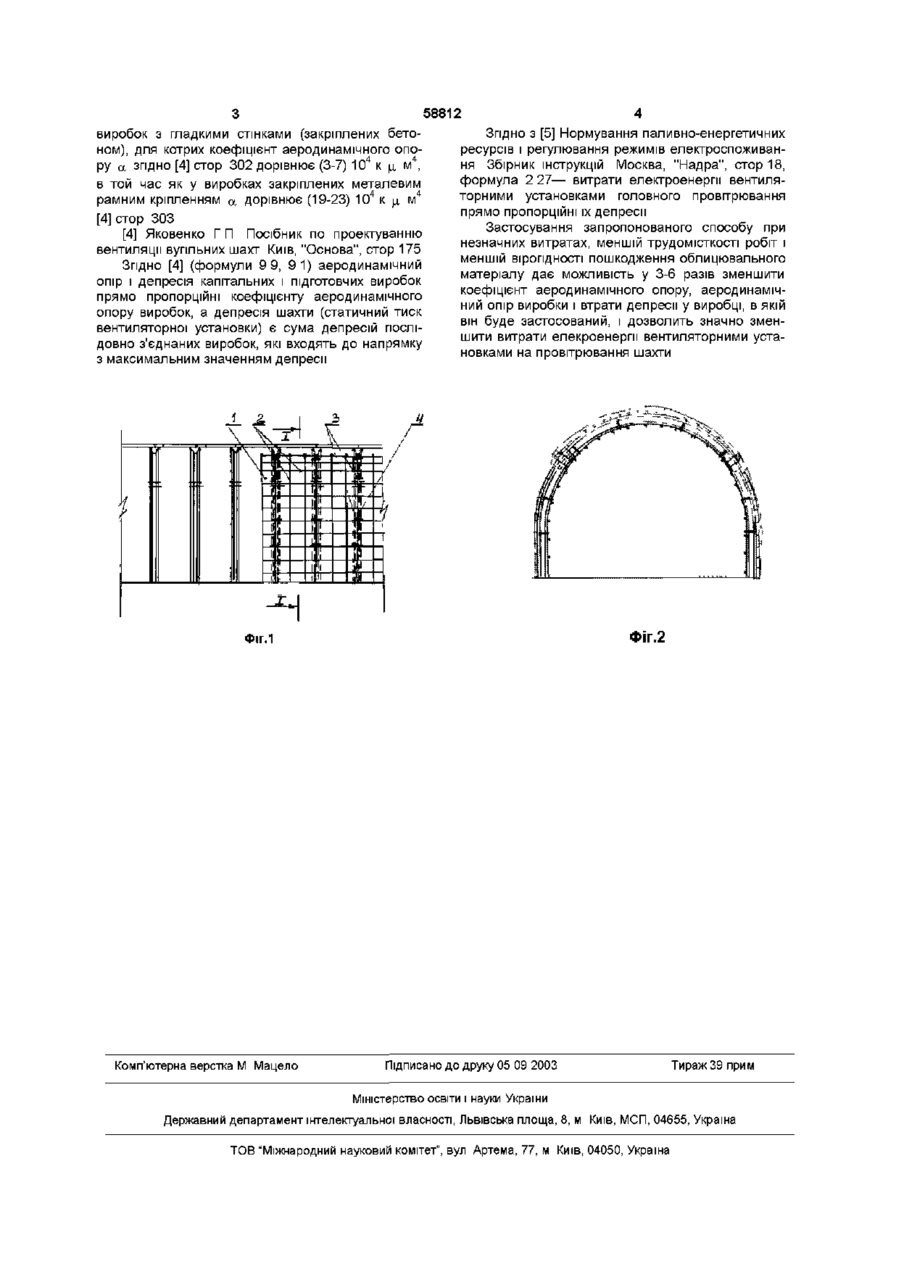

Спосіб зниження коефіцієнта аеродинамічного опору гірничої виробки, закріпленої рамним кріпленням, що включає облицювання міжрамного простору, який відрізняється тим, що міжрамний простір виробки відокремлюють тонкостінним матеріалом, армованим металевою (з інших матеріалів) сіткою Припускаємий винахід має відношення до гірничої промисловості і може бути використаний у системах вентиляції шахт для зниження коефіцієнту аеродинамічного опору гірничих виробок закріплених рамним кріпленням Відомий спосіб зниження коефіцієнту аеродинамічного опору таких виробок шляхом застосування металевого арочного кріплення зворотного вигину у комплексі з аеродинамічно-досконалими затяжками, або при установці затяжки на полиці кріплення [1] Ушаков К З Руднична вентиляція Довідник, Москва, "Надра", 1988р , стор 72 Недоліками цього способу є висока вартість і трудомісткість робіт, значні витрати ручної праці та часу, низький рівень зменшення аеродинамічного опору (до 60%) Також відомий спосіб зниження коефіцієнту аеродинамічного опору виробок закріплених рамним кріпленням шляхом облицювання кріплення (обшивка стінок виробки обаполами або дошками при дерев'яному кріпленні [2], облицювання (заповнення) міжрамного простору при металевому кріпленні колотим, або круглим лісом [3]) [2] Харев А А Руднична вентиляція та боротьба з підземними пожарами Підручник для технікумів, Москва, "Надра", 1985р , стор 76 [3] Бодяпн М Н Руднична вентиляція, Москва, "Надра", 1967р , стор 128 Найбільш близький по технічній сутності є спосіб зниження коефіцієнту аеродинамічного опору гірничої виробки шляхом облицювання и поверхні листовими полімерними матеріалами [1] стор 85 Недоліками цього способу є висока вартість облицювальних матеріалів і трудомісткість робіт по облицюванню, висока вірогідність пошкодження облицювальних полімерних матеріалів у виробках 3 інтенсивним рухом транспорту та людей В основу винаходу поставлена задача удосконалення способу зниження коефіцієнту аеродинамічного опору гірничої виробки закріпленої рамним кріпленням шляхом облицювання, у якому простір між кріпленням (міжрамний простір) відокремлюють від іншого її простору тонкостінним матеріалом армованим металевою (з інших матеріалів) сіткою, внаслідок чого значно зменшується трудомісткість робіт по облицюванню і вірогідність пошкодження облицювальних матеріалів Поставлена задача вирішується тим, що у способі зниження коефіцієнту аеродинамічного опору гірничої виробки закріпленою рамним кріпленням шляхом облицювання передбачені наступні ВІДМІНИ - міжрамний простір відокремлюють тонкостінним матеріалом , армованим металевою (з інших матеріалів) сіткою Спосіб пояснюється кресленням, де на фіг 1 зображений подовжній розтин виробки закріпленої рамним кріпленням і облицьованої по заявленому способу, а на фіг 2 переріз тієї ж виробки Заявлений спосіб зниження коефіцієнту аеродинамічного опору гірничої виробки, закріпленої рамним кріпленням шляхом облицювання міжрамного простору виконують таким чином - тонкостінний матеріал 1 армованим металевою (з інших матеріалів) сіткою 2 розтягують вздовж виробки і кріплять скріпками 3 до кріплення 4 необхідну КІЛЬКІСТЬ разів до повного облицювання виробки Після проведення робіт по пропонуємому способу виробка закріплена рамним кріпленням по аеродинамічній характеристиці стає близькою до 00 00 ю 58812 виробок з гладкими стінками (закріплених бетоном), для котрих коефіцієнт аеродинамічного опору а згідно [4] стор 302 дорівнює (3-7) 104 к ц, м , в той час як у виробках закріплених металевим рамним кріпленням а дорівнює (19-23) 104 к ц, м [4] стор 303 [4] Яковенко Г П Посібник по проектуванню вентиляції вугільних шахт Київ, "Основа", стор 175 Згідно [4] (формули 9 9, 9 1) аеродинамічний опір і депресія капітальних і підготовчих виробок прямо пропорційні коефіцієнту аеродинамічного опору виробок, а депресія шахти (статичний тиск вентиляторної установки) є сума депресій послідовно з'єднаних виробок, які входять до напрямку з максимальним значенням депресії л цL * \L-f V1 i 1 1 \ / / Згідно З [5] Нормування паливно-енергетичних ресурсів і регулювання режимів електроспоживання Збірник інструкцій Москва, "Надра", стор 18, формула 2 27— витрати електроенергії вентиляторними установками головного провітрювання прямо пропорційні їх депресії Застосування запропонованого способу при незначних витратах, меншій трудомісткості робіт і меншій вірогідності пошкодження облицювального матеріалу дає можливість у 3-6 разів зменшити коефіцієнт аеродинамічного опору, аеродинамічний опір виробки і втрати депресії у виробці, в якій він буде застосований, і дозволить значно зменшити витрати елекроенергм вентиляторними установками на провітрювання шахти р 1 ГІ " I 1I I I 11 1 г~ 1 і! І. TF /і 1 \іК І її !І і'Г н Фіг.2 Фіг.1 Комп'ютерна верстка М Мацело Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
