Спосіб зменшення аеродинамічного опору гірничої виробки

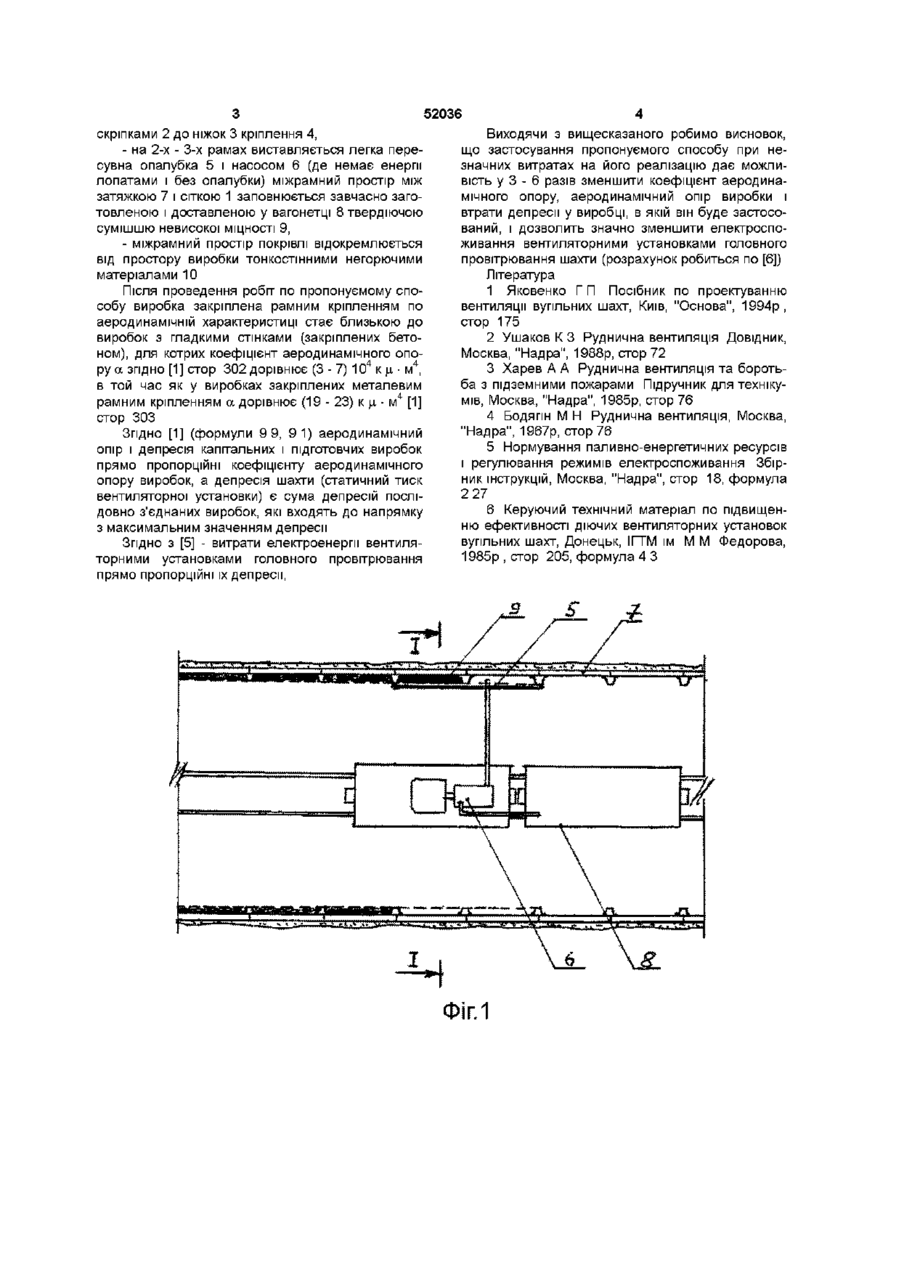

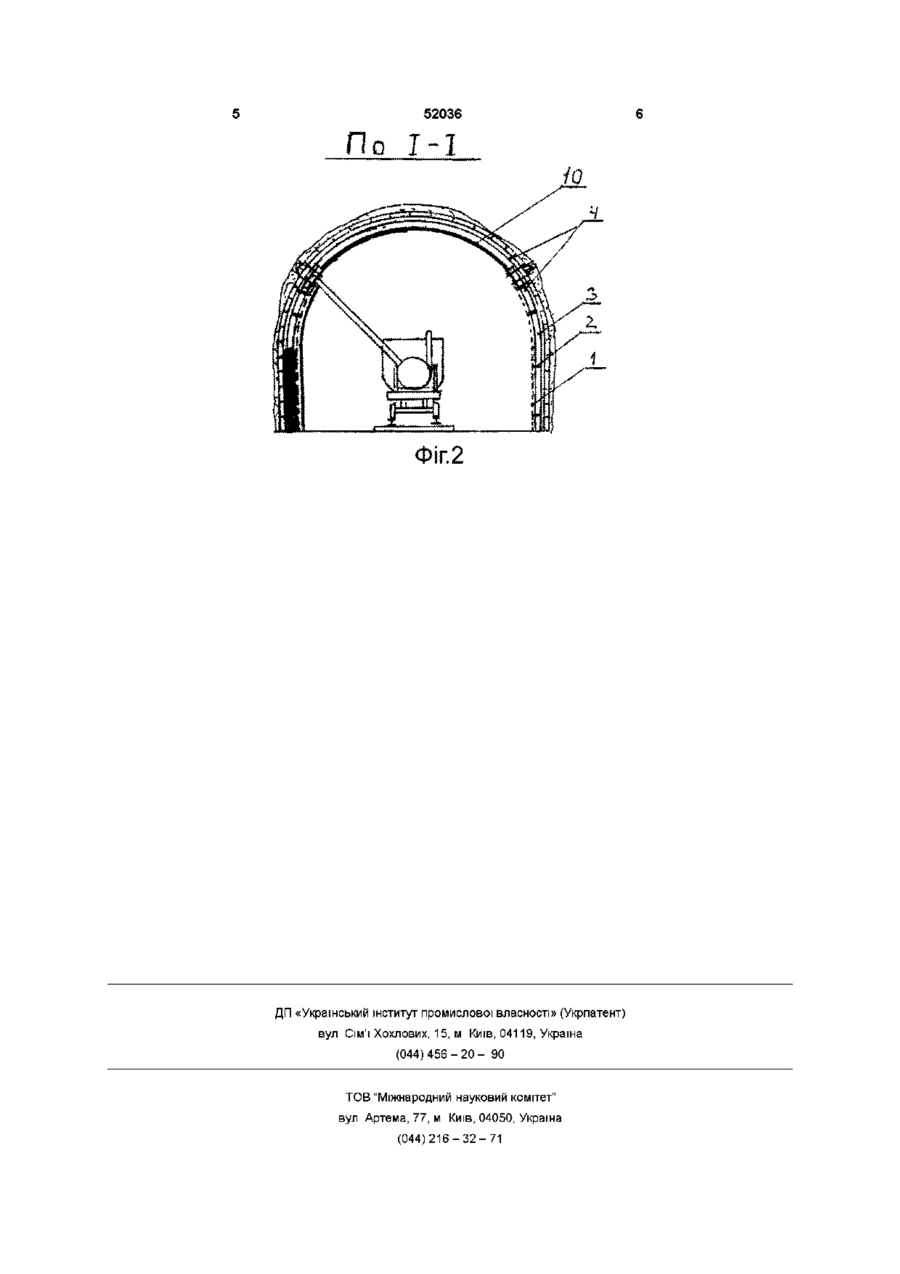

1 Спосіб зменшення аеродинамічного опору гірничої виробки, закріпленої рамним кріпленням, що включає облицювання (заповнення) міжрамного простору, який відрізняється тим, що простір між ніжками рам, затяжкою і простором виробки відокремлюють металевою сіткою, що прикріплюють до кріплення, і заповнюють негорючою твердіючою сумішшю невисокої МІЦНОСТІ 2 Спосіб за п 1, який відрізняється тим, що міжрамний простір покрівлі облицьовують негорючими тонкостінними матеріалами Припускаємий винахід має відношення до гірничої промисловості і може бути використаний у системах вентиляції шахт для зменшення аеродинамічного опору гірничих виробок закріплених рамним кріпленням Відомий спосіб зменшення аеродинамічного опору таких виробок шляхом їх розширення (збільшення перетину) [1] Також відомий спосіб зменшення аеродинамічного опору виробок з рамним кріпленням внаслідок зниження коефіцієнту аеродинамічного опору шляхом застосування металевого арочного кріплення зворотного вигину у комплексі з аеродинамічно-досконалими затяжками, або при установці затяжки на полиці кріплення [2] Недоліками цих способів є висока вартість і трудомісткість робіт, значні витрати ручної праці та часу, а при застосуванні металевого арочного кріплення зворотного вигину - низький рівень зменшення аеродинамічного опору (до 60%) Найбільш близький по технічній сутності є спосіб зменшений аеродинамічного опору внаслідок зниження коефіцієнту аеродинамічного опору виробки шляхом облицювання кріплення (обшивка стінок виробки обаполами або дошками при дерев'яному кріпленні [3], облицювання (заповнення) міжрамного простору при металевому кріпленні колотим, або круглим лісом [4], облицювання поверхні виробки листовими полімерними матеріалами [2] стор 85) Недоліками цього способу є висока вартість облицювальних матеріалів і робіт, висока вірогідність пошкодження облицювальних полімерних матеріалів у виробках з інтенсивним рухом транспорту та людей, підвищення пожаронебезпечності виробки при застосуванні для облицювання лісних матеріалів В основу винаходу поставлена задача удосконалення способу зменшення аеродинамічного опору гірничої виробки закріпленої рамним кріпленням шляхом облицювання (заповнення) міжрамного простору, у якому простір між ніжками рам, затяжкою і простором виробки відокремлюють металевою сіткою, внаслідок чого міжрамний простір можливо заповнити негорючою твердіючою сумішшю невисокої МІЦНОСТІ Поставлена задача вирішується тим, що у способі зменшення аеродинамічного опору гірничої виробки згідно з винаходом передбачені наступні ВІДМІНИ - простір виробки між ніжками рам, затяжкою і простором виробки (міжрамний простір) відокремлюють металевою сіткою, що прикріплена до кріплення, - міжрамний простір заповнюють негорючою твердіючою сумішшю невисокої МІЦНОСТІ Спосіб пояснюється кресленням, де на фіг 1 зображений план виробки закріпленої рамним кріпленням у МІСЦІ виконання робіт по заявленому способу, а на фіг 2 переріз виробки у МІСЦІ виконання робіт Спосіб зменшення аеродинамічного опору гірничої виробки, що закріплена рамним кріпленням шляхом облицювання (заповнення) міжрамного простору виконується таким чином - розмотується металева сітка 1 і кріпиться (О со о сч ю 52036 скріпками 2 до ніжок 3 кріплення 4, - на 2-х - 3-х рамах виставляється легка пересувна опалубка 5 і насосом 6 (де немає енергії лопатами і без опалубки) міжрамний простір між затяжкою 7 і сіткою 1 заповнюється завчасно заготовленою і доставленою у вагонетці 8 твердіючою сумішшю невисокої МІЦНОСТІ 9, - міжрамний простір покрівлі відокремлюється від простору виробки тонкостінними негорючими матеріалами 10 Після проведення робіт по пропонуємому способу виробка закріплена рамним кріпленням по аеродинамічній характеристиці стає близькою до виробок з гладкими стінками (закріплених бетоном), для котрих коефіцієнт аеродинамічного опо4 4 ру а згідно [1] стор 302 дорівнює (3 - 7) 10 к ц, • м , в той час як у виробках закріплених металевим рамним кріпленням а дорівнює (19 - 23) к ц, • м4 [1] стор 303 Згідно [1] (формули 9 9, 9 1) аеродинамічний опір і депресія капітальних і підготовчих виробок прямо пропорційні коефіцієнту аеродинамічного опору виробок, а депресія шахти (статичний тиск вентиляторної установки) є сума депресій послідовно з'єднаних виробок, які входять до напрямку з максимальним значенням депресії Згідно З [5] - витрати електроенергії вентиляторними установками головного провітрювання прямо пропорційні їх депресії, Виходячи з вищесказаного робимо висновок, що застосування пропонуємого способу при незначних витратах на його реалізацію дає можливість у 3 - 6 разів зменшити коефіцієнт аеродинамічного опору, аеродинамічний опір виробки і втрати депресії у виробці, в якій він буде застосований, і дозволить значно зменшити електроспоживання вентиляторними установками головного провітрювання шахти (розрахунок робиться по [6]) Література 1 Яковенко Г П Посібник по проектуванню вентиляції вугільних шахт, Київ, "Основа", 1994р, стор 175 2 Ушаков К 3 Руднична вентиляція Довідник, Москва, "Надра", 1988р, стор 72 3 Харев А А Руднична вентиляція та боротьба з підземними пожарами Підручник для технікумів, Москва, "Надра", 1985р, стор 76 4 Бодяпн М Н Руднична вентиляція, Москва, "Надра", 1967р, стор 76 5 Нормування паливно-енергетичних ресурсів і регулювання режимів електроспоживання Збірник інструкцій, Москва, "Надра", стор 18, формула 2 27 6 Керуючий технічний матеріал по підвищенню ефективності діючих вентиляторних установок вугільних шахт, Донецьк, ІГТМ їм М М Федорова, 1985р , стор 205, формула 4 З ішгг''тгммгІпіїГйіптііТггмііітітгж І 6 •ІГ.1 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
