Система водопостачання з поверхневих водних джерел

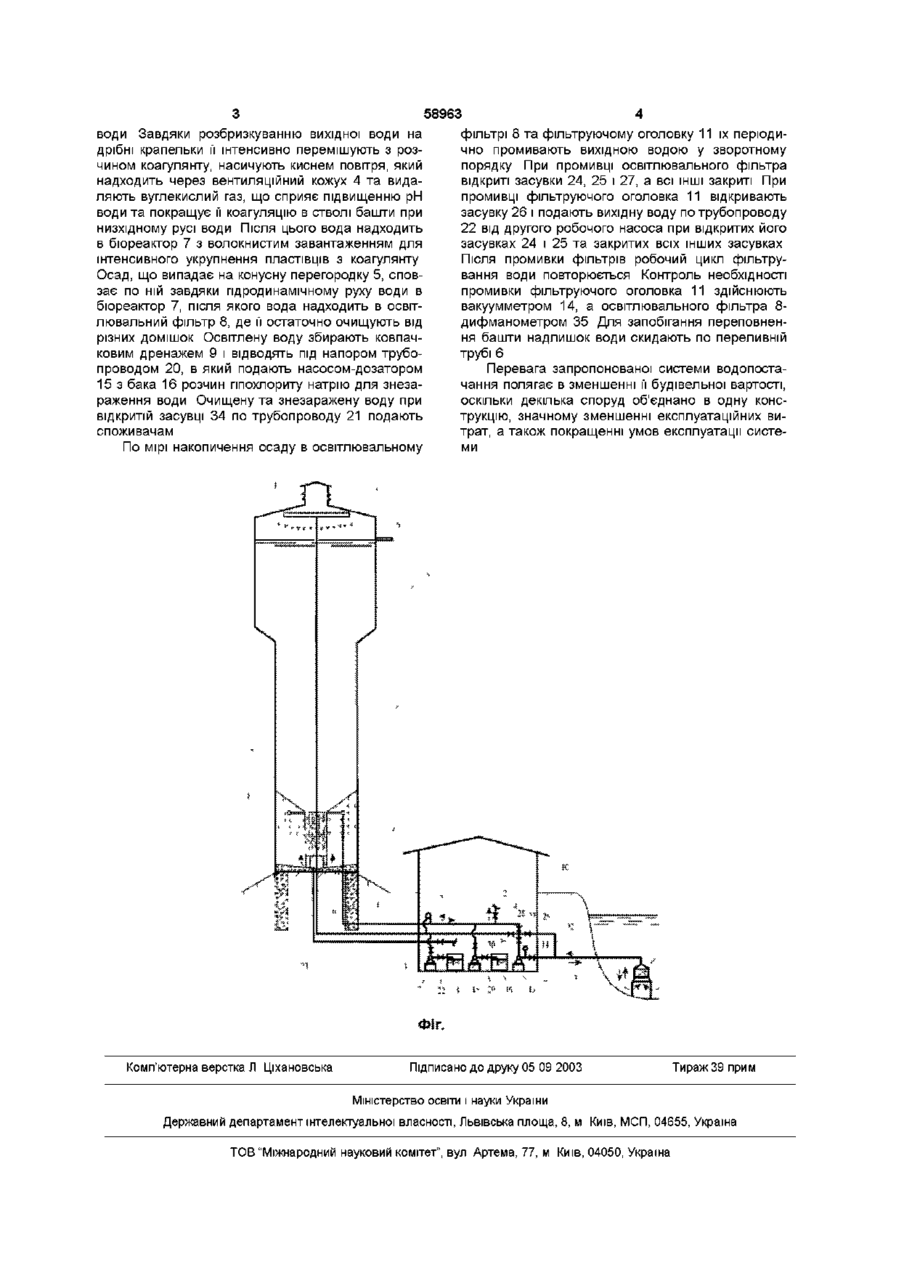

Система водопостачання з поверхневих водних джерел, яка містить фільтрувальний оголовок з плаваючим завантаженням, насосну станцію та всмоктувальний, напірний і промивний трубопроводи, яка відрізняється тим, що на насосній станції встановлені насоси-дозатори, які подають з баків реагенти для очистки та знезараження води у напірно-водоочисній башті Винахід належить до області водного господарства, а переважно до техніки очистки поверхневих вод Він може бути використаний в системах промислового, комунального та сільськогосподарського водопостачання Відома система водопостачання з поверхневих водних джерел, що описана в Довіднику по сільськогосподарському водопостачанню і каналізації авторів П Д Хоружого, В О Орлова, О А Ткачука та ш , за ред П Д Хоружого - К Урожай, 1992 - С 21-24, містить річковий водозабір, насосну станцію 1-го підняття, водоочисну станцію, резервуар чистої води, насосну станцію 11-го підняття, водовід та водонапірну башту Недоліками цієї системи є велика будівельна вартість та складність експлуатації споруд Найближчим аналогом по технічній суті є русловий водозабір з трубчастим фільтруючим оголовком авторів Хоружого П Д і Чарного Д В , що описана в деклараційному патенті України на винахід №28459А від 16 10 2000р , яка містить фільтруючий оголовок з плаваючим завантаженням, насосну станцію та всмоктувальний, напірний і промивний трубопроводи Недоліками цієї системи водопостачання є неможливість очищення води для питних потреб, що вимагає встановлення водоочисної станції, напірно-регулюючих споруд та насосної станції IIго підняття, а це значно збільшує будівельну вартість системи водопостачання і ускладнює її експлуатацію В основу винаходу поставлено задачу в системі водопостачання з поверхневих водних джерел шляхом об'єднання декількох споруд в одну конструкцію та обладнання системи новими елементами забезпечити можливість очистки води для питних цілей при зменшенні вартості системи та покращенні умов и експлуатації Поставлена задача вирішена тим, що в системі водопостачання з поверхневих водних джерел, яка містить фільтруючий оголовок з плаваючим завантаженням, насосну станцію та всмоктувальний, напірний і промивний трубопроводи, на насосній станції встановлено насоси-дозатори, які подають з баків реагенти для очистки і знезараження води у напірно-водоочисній башті Дана система водопостачання пояснюється кресленням (див Фіг), де на кресленні зображено и загальний вигляд В систему входять такі основні споруди фільтруючий оголовок 11, насосна станція 10 і напірно-водоочисна башта 1 На насосній станції встановлено робочий насос 13, насосидозатори 15 і 17 та баки з розчинами коагулянту 18 і гіпохлориту натрію 16 У водонапірно-очисній башті 1 з баком 2 під дахом розміщено аератор З, до якого підведено трубопровід вихідної води 19, а внизу встановлено освітлювальний пшополістирольний фільтр 8 з бюреактором 7 Освітлювальний фільтр оснащений ковпачковим дренажем 9, трубопроводами відведення фільтрованої води 20 та скидання осаду 23 Для управління роботою системи водопостачання на насосній станції розміщено засувки 24-34, вакуумметр 14 та дифманометр 35 Система працює наступним чином Вихідну воду з поверхневих водних джерел (річка, озеро, ставок або водосховище) засмоктують робочим насосом 13 через фільтруючий оголовок 11 та всмоктувальну трубу 12 і подають по напірному трубопроводу 19 у водонапірно-очисну башту 1 через аератор З У цю воду насосом-дозатором 17 з бака 18 подають розчин коагулянту для очистки СО (О о> 00 ю 58963 води Завдяки розбризкуванню вихідної води на дрібні крапельки її інтенсивно перемішують з розчином коагулянту, насичують киснем повітря, який надходить через вентиляційний кожух 4 та видаляють вуглекислий газ, що сприяє підвищенню рН води та покращує її коагуляцію в стволі башти при низхідному русі води Після ЦЬОГО вода надходить в бюреактор 7 з волокнистим завантаженням для інтенсивного укрупнення пластівців з коагулянту Осад, що випадає на конусну перегородку 5, сповзає по ній завдяки гідродинамічному руху води в бюреактор 7, після якого вода надходить в освітлювальний фільтр 8, де її остаточно очищують від різних домішок Освітлену воду збирають ковпачковим дренажем 9 і відводять під напором трубопроводом 20, в який подають насосом-дозатором 15 з бака 16 розчин гіпохлориту натрію для знезараження води Очищену та знезаражену воду при відкритій засувці 34 по трубопроводу 21 подають споживачам фільтрі 8 та фільтруючому оголовку 11 їх періодично промивають вихідною водою у зворотному порядку При промивці освітлювального фільтра відкриті засувки 24, 25 і 27, а всі ІНШІ закриті При промивці фільтруючого оголовка 11 відкривають засувку 26 і подають вихідну воду по трубопроводу 22 від другого робочого насоса при відкритих його засувках 24 і 25 та закритих всіх інших засувках Після промивки фільтрів робочий цикл фільтрування води повторюється Контроль необхідності промивки фільтруючого оголовка 11 здійснюють вакуумметром 14, а освітлювального фільтра 8дифманометром 35 Для запобігання переповнення башти надлишок води скидають по переливній трубі 6 Перевага запропонованої системи водопостачання полягає в зменшенні її будівельної вартості, оскільки декілька споруд об'єднано в одну конструкцію, значному зменшенні експлуатаційних витрат, а також покращенні умов експлуатації системи По мірі накопичення осаду в освітлювальному ИГ. Комп'ютерна верстка Л Ціхановська Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
