Мішалка

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 58964

Опубліковано: 26.04.2011

Завантажити PDF файл.

Формула / Реферат

1. Мішалка, що містить закріплювану на валу перфоровану оболонку обертання з верхнім днищем і нижньою відкритою основою, яка відрізняється тим, що зовні перфорованої оболонки з утворенням проміжку співвісно розміщена додаткова оболонка обертання з відкритими основами, при цьому діаметр верхньої основи виконано більшим за діаметр нижньої основи.

2. Мішалка за п. 1, яка відрізняється тим, що додаткова оболонка виконана у вигляді циліндра з верхньою зовнішньою і нижньою внутрішньою відбортовками.

3. Мішалка за п. 1, яка відрізняється тим, що додаткова оболонка виконана у вигляді зрізаного конуса.

Текст

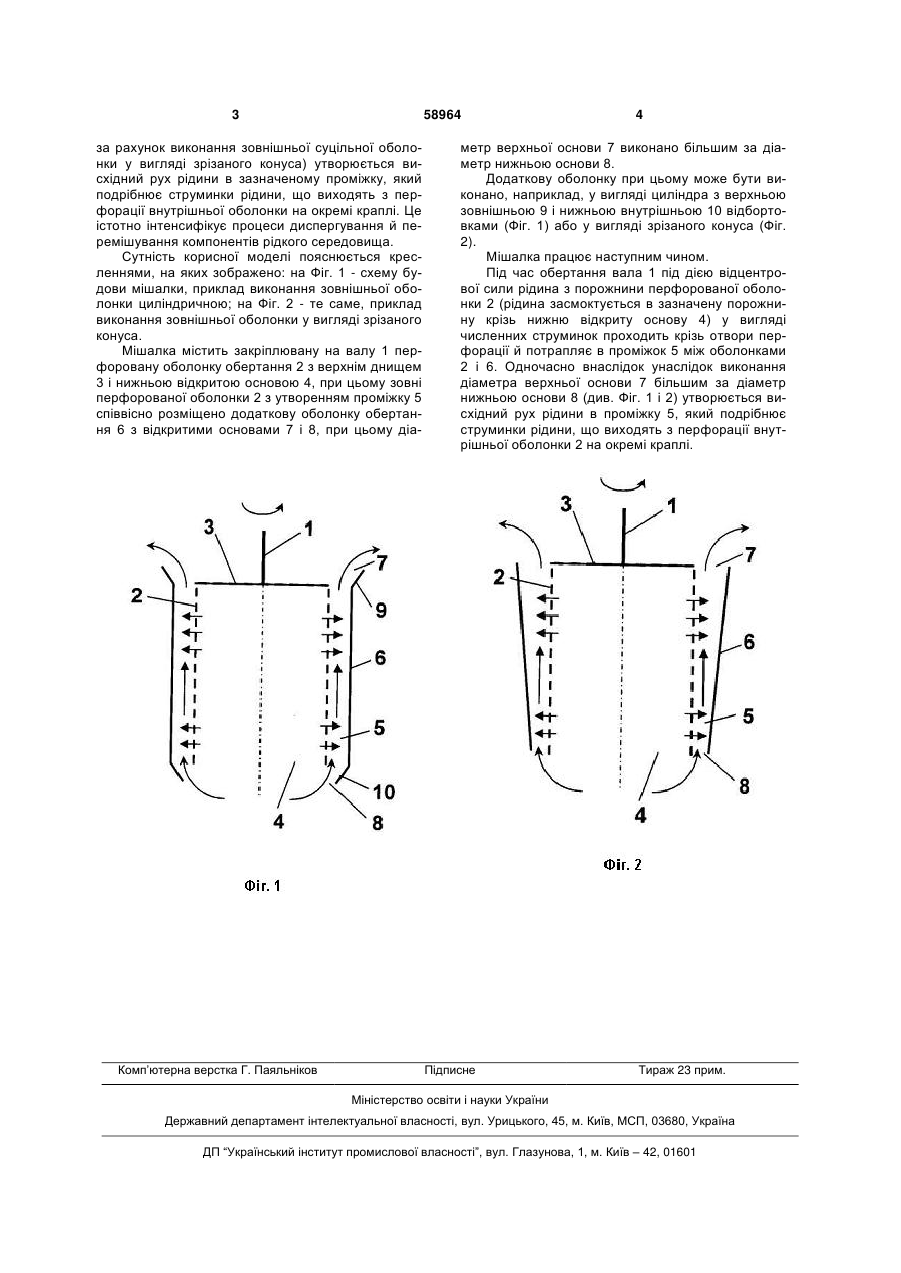

1. Мішалка, що містить закріплювану на валу перфоровану оболонку обертання з верхнім днищем і нижньою відкритою основою, яка відрізняється тим, що зовні перфорованої оболонки з утворенням проміжку співвісно розміщена додат 3 58964 за рахунок виконання зовнішньої суцільної оболонки у вигляді зрізаного конуса) утворюється висхідний рух рідини в зазначеному проміжку, який подрібнює струминки рідини, що виходять з перфорації внутрішньої оболонки на окремі краплі. Це істотно інтенсифікує процеси диспергування й перемішування компонентів рідкого середовища. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - схему будови мішалки, приклад виконання зовнішньої оболонки циліндричною; на Фіг. 2 - те саме, приклад виконання зовнішньої оболонки у вигляді зрізаного конуса. Мішалка містить закріплювану на валу 1 перфоровану оболонку обертання 2 з верхнім днищем 3 і нижньою відкритою основою 4, при цьому зовні перфорованої оболонки 2 з утворенням проміжку 5 співвісно розміщено додаткову оболонку обертання 6 з відкритими основами 7 і 8, при цьому діа Комп’ютерна верстка Г. Паяльніков 4 метр верхньої основи 7 виконано більшим за діаметр нижньою основи 8. Додаткову оболонку при цьому може бути виконано, наприклад, у вигляді циліндра з верхньою зовнішньою 9 і нижньою внутрішньою 10 відбортовками (Фіг. 1) або у вигляді зрізаного конуса (Фіг. 2). Мішалка працює наступним чином. Під час обертання вала 1 під дією відцентрової сили рідина з порожнини перфорованої оболонки 2 (рідина засмоктується в зазначену порожнину крізь нижню відкриту основу 4) у вигляді численних струминок проходить крізь отвори перфорації й потрапляє в проміжок 5 між оболонками 2 і 6. Одночасно внаслідок унаслідок виконання діаметра верхньої основи 7 більшим за діаметр нижньою основи 8 (див. Фіг. 1 і 2) утворюється висхідний рух рідини в проміжку 5, який подрібнює струминки рідини, що виходять з перфорації внутрішньої оболонки 2 на окремі краплі. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Stirrer

Автори англійською

Mikulionok Ihor Olehovych

Назва патенту російською

Мешалка

Автори російською

Микуленок Игорь Олегович
